Возможные причины:

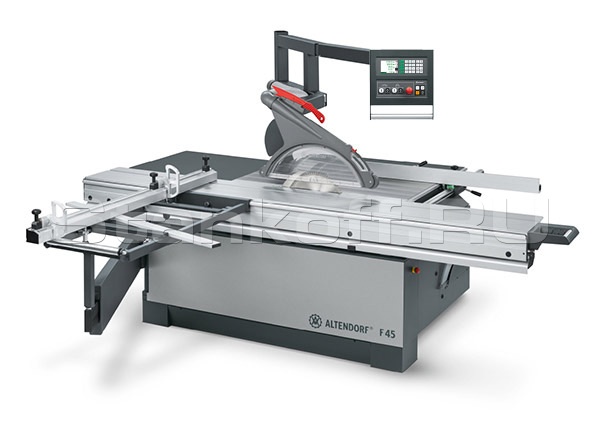

В блоке управления F 45 ElmoDrive используются самые современные комплексные технологии, разработанные для форматно-раскроечных круглопильных станков. Экран, который расположен на уровне глаз, обеспечивает удобство в обслуживании, обзор, практичность и эргономику работы. 12-дюймовый сенсорный экран обеспечивает комфортное использования всех функций: калькулятор, геометрические формы, косой срез и управление инструментом. Блок управления F 45 ElmoDrive позволяет управлять всеми осями при помощи сервопривода и наклонять пильный агрегат в обе стороны. Для удобного и эффективного процесса работы оператора, в нижней части экрана расположены часто используемые функции (функция рабочего стола). F 45 ElmoDrive – единственный блок управления, который работает с программой оптимизации. F 45 ElmoDrive – современная высокотехнологичная разработка в области управления круглопильными станками. Для работы каждый день.

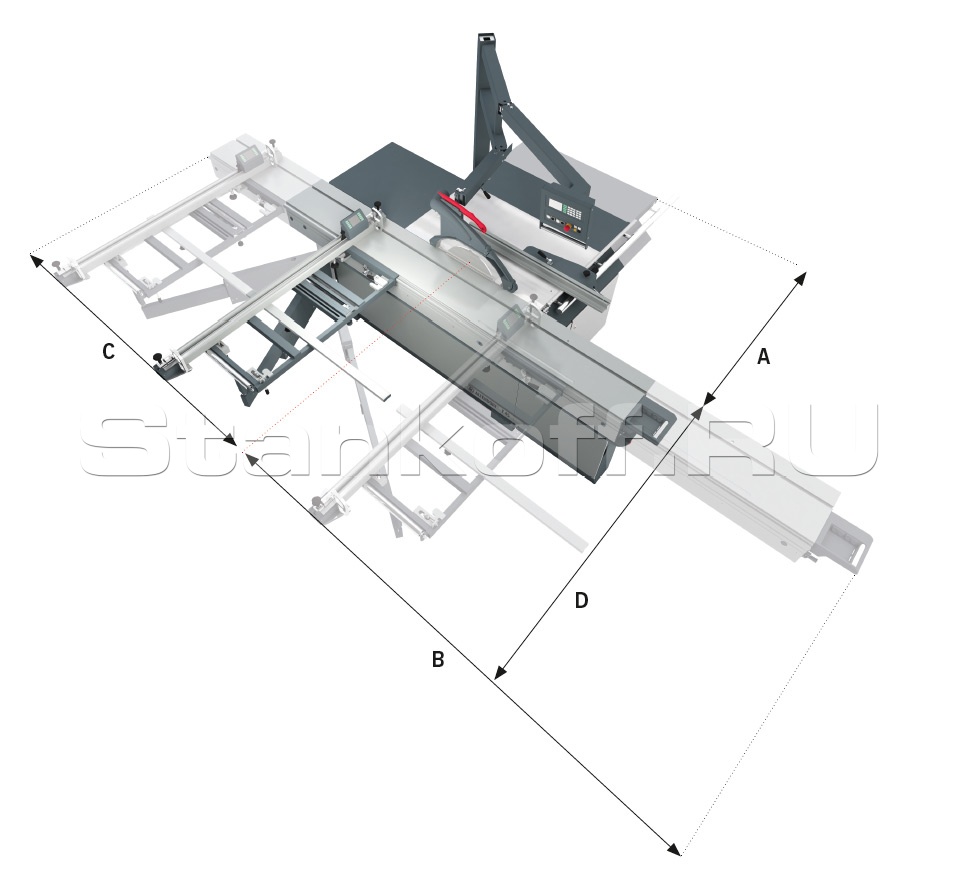

| Технические характеристики форматно-раскроечного станка Altendorf F 45 Elmo Drive | |
| A | Ручная настройка: Ширина раскроя + 280 мм Электромеханическая настройка: Ширина раскроя до +360 мм |
| B | Длина каретки +360мм |
| C | Длина каретки + 290мм |
| D | Поперечный упор: 1890 – макс. 3420 мм Поперечный поворотный упор и параллелограммные салазки: 1960 – макс. 3690 мм Поперечный упор с ЧПУ UNO/DUO: 2200 – макс. 3670 мм Вес станка в зависимости от исполнения 870 – 1170 кг Высота рабочего стола 910 мм |
* опция
Наклон пильного аппарата в две стороны на угол +/- 46°
Еще больше гибкости при раскрое дает станок с возможностью наклона пильного аппарата в две стороны на угол +/− 46°. Это экономит время и не требует перенастройки вытяжного колпака: на станке F 45 колпак просто смещается вместе с агрегатом, и наклон на 90° выполняется всего за 12 секунд! Один из важнейших вариантов применения двустороннего поворота – пропил внутренних косых срезов на профилях, которые легко и надежно выполняются при помощи углового упора. Так же легко выпиливаются простые уголки кромки и наклонные срезы. Кроме того, одним из важных преимуществ нового пильного агрегата Altendorf являются невероятно массивные поворотные сегменты, выполненные по принципу «паз-гребень». Они позволяют легко наклонять агрегат с абсолютной угловой точностью, которую Вы по праву ожидаете от станка. В стандартном варианте такой агрегат комплектуется двигателем мощностью 5 кВт (6,8 л.с.) с бесступенчатой регулировкой скорости (VARIO, 2-5 тыс. об/мин). Как опция допускается также двигатель мощностью 6,5 кВт (8,8 л.с.). Применяемые синхронные серводвигатели имеют увеличенный на 15% КПД и резерв мощности, увеличенный до 120%. Следовательно, максимальная мощность для двигателя на 5 кВт равна 11 кВт, а для двигателя на 6,5 кВт, соответственно, 15 кВт.
Приводы для наклона в одну сторону с ручной регулировкой скорости:
Данные двигатели изготавливаются специально по параметрам компании Altendorf и оптимизированы для применения на форматных круглопильных станках. Крутящий момент этих двигателей увеличен до 20% по сравнению с обычными электродвигателями и подобной мощностью. Агрегаты с тремя скоростями – 3/4/5 тыс. об/мин, скорости переключаются вручную.
VARIO привод для наклона в одну сторону
В данном приводе реализована бесступенчатая установка скорости от 2 до 6 тыс. об/мин. Благодаря точной настройке скорости в зависимости материала повышается качества распила, а также срок службы пильных дисков – что также снижает расходы.Увеличенная высота пропила, наклон в одну сторону:
M64080 Данная опция актуальна для поворота в одну сторону с большим вытяжным колпаком для максимального диаметра пильного диска 550 мм и подъемом пильного полотна макс. 204 мм. В комбинации с подрезным агрегатом, максимальный диаметр пильного диска составляет 500 мм. Работает только с приводами мощностью не менее 5,5 кВт (7,5 л.с.).
2-осевой подрезной агрегат:
C электронной регулировкой высоты и бокового перемещения. Высота подрезного диска программируется с быстрым опусканием и быстрым подъемом. Двигатель мощностью 0,75 кВт (1 л.с.), частота вращения - 8 200 об/мин. Возможна установка только на станки с подготовкой для подрезного агрегата.
3-осевой подрезной агрегат (RAPIDO Plus)
с регулировкой высоты, бокового перемещения и ширины пропила, включая пильный диск. С помощью электрического привода, высота подрезного диска программируется с быстрым опусканием и быстрым подъемом, индикация ширины пильного диска, привод мощностью 0,75 кВт (1 л.с.), частота вращения - 8 200 об/мин. Возможна установка только на станки с подготовкой для подрезного агрегата.
RAPIDO подрезная система
При раскрое облицованных плит подрезная пила позволяет избежать сколов с нижней стороны. В RAPIDO реализована удобная система регулировки ширины пропила, этот процесс занимает максимум 3 минуты. По сравнению с обычными подрезными системами данная система позволяет сэкономить до 30 минут на настройку, т.к. теперь нет необходимости выполнять трудоемкий монтаж состоящих из двух частей подрезных дисков с распорными шайбами. Система RAPIDO позволяет точно отрегулировать ширину пропила подрезного полотна в зависимости от ширины пропила основной пилы путём бесступенчатой регулировки без демонтажа. Диапазон настройки: 2,8 – 3,8 мм.
Светодиодное освещение
M24037 Опасная зона работы подрезного полотна может иметь индикацию хорошо видимыми, но при этом энергоэффективными светодиодами.
Двухроликовая каретка
Каретки на станках Altendorf известны своей точностью и лёгким ходом. Большие сдвоенные ролики, надёжно удерживающие подвижную часть каретки на круглых направляющих, что обеспечивает верхней и нижней частям каретки абсолютно ровное, без перекосов, перемещение. Прилагая минимум усилий, оператор перемещает каретку по направляющим, как по рельсам. Легкость хода сохраняется в течение всего срока службы каретки, и не меняется при многолетних нагрузках.
TIP-SERVO-DRIVE
Электромеханический сервопривод для двухроликовой каретки разгружает оператора, в особенности спину, поскольку даже самые тяжелые заготовки в процессе пиления легко двигаются на каретке вперед и назад. Электронная сенсорная ручка реагирует на малейшее давление руки. Результат: во время процесса работы оператор может стоять прямо и без напряжения выполнять пиление твердых и вязких материалов. Сервопривод TIP-SERVO-DRIVE не устанавливается на станок с опцией «Кнопки включения/выключения» или вакуумного зажима в двухроликовой каретке*.
Вакуумный фиксатор в двухроликовой каретке
M64095 Вакуумный фиксатор Altendorf – принцип надежной фиксации заготовки. Altendorf первый в мире применил в круглопильных форматно-раскроечных станках вакуумные технологии для фиксации заготовки на подвижной каретке. Центральный элемент системы – это мощный вакуумный насос, создающий вакуум в аспираторной паре, встроенной в двухроликовую каретку. Одним нажатием кнопки можно управлять отдельными участками фиксации, которые установлены по длине каретки. Управление отдельными участками, позволяет оптимально отрегулировать зону фиксации в зависимости от размера заготовки. Заготовки из массива древесины, ЛДСП, пластика и цветных металлов надежно фиксируются на каретке, что особенно важно при сложных резах, как, например, при выполнении углов, длинных скосов и крайних размеров. Чтобы высвободить заготовку, достаточно один раз нажать кнопку. Пять пар индивидуально управляемых фиксаторов, подойдут для работы с любой длины каретки. По запросу поставляются дополнительные пары фиксаторов. Не работает с сервоприводом TIP-SERVO-Drive!
Пневматическая прижимная балка
Идеально подходит для надежного прижима заготовок толщиной до 80 мм и отлично подходит для длинных и тонких материалов, например - фанеры. Имеет два участка прижима, управляемые индивидуально. Требуется подключение сжатого воздуха 6 бар (обеспечивает заказчик).
Поперечные упоры с фиксированным положением 90°
Поперечный упор с фиксированным положением 90° – ежедневный помощник при выполнении высокоточных пропилов на заготовках разной длины и формата. Упор двигается легко и не требует подъема. В стандартной комплектации длина раскроя составляет до 3 200 мм и установка заданного размера при помощи измерительной шкалы.
Поперечный упор с DIGIT L
Настройка размера по длине с точностью до 0,1 мм. На экране индикация размеров всех откидных ограничителей. Калибровка всех размеров производится одной операцией на едином центральном измерительно-индикаторном блоке. В системе установлены мощные аккумуляторы с зарядным устройством.
Дополнительные поперечные салазки с напольным опорным роликом
M64056 Эта дополнительная оснастка прекрасно подходит для форматирования тяжелых заготовок массой до 250 кг и с большой площадью. Рекомендуемый напольный рельс: Плоская сталь, 10 х 60 мм (длина = 2 длины каретки + 500 мм). Напольный рельс выполняется заказчиком.
Удлинение поперечных салазок
M64085 Данная опция облегчает распил длинных/широких заготовок, увеличивая опорную поверхность ручного поперечного упора.
Параллелограммные салазки
M44409 Система не подвержена износу и не чувствительна к пыли. Прочный и надежный фиксатор на 90° гарантирует абсолютную точность повторения правого угла. Упор поворачивается в обе стороны на 47°, при этом угол поворота отображается на встроенном цифровом экране с точностью до 1/100°. Высокая точность обеспечивается функцией тонкой настройки. Кроме того, предусмотрена корректировка по длине, которая выполняется по шкале при повороте упора. Длина раскроя до 3500 мм.
Параллелограммные салазки с DIGIT L и DIGIT LD
Этот поворотный поперечный упор, разработанный специально для параллелограммных салазок, отображает в цифровом виде на экране диагональю 90 мм, длину обработки всех ограничителей. После поворота линейки корректировка длины выполняется легко и просто. Тонкая настройка длины обработки выполняется с точностью до 1/10 мм, угол отображается как на стандартных салазках. При этом время переналадки сокращается до минимума. Мощные аккумуляторы способны заряжаться очень быстро при помощи зарядного устройства, которое поставляется в комплекте. На экране DIGIT LD в цифровом виде отображается значение углов: Возможна настройка с точностью до +/- 1/100°. Длина обработки с учётом угла поворота поперечного упора, вычисляется автоматически. Включает два отдельных откидных ограничителя и тонкую настройку.
Удлинение салазок
M64086 Фиксированное удлинение салазок до 650 мм при помощи двух отдельных накладок облегчает распил широких или длинных заготовок.
Поперечный упор с числовым управлением UNO 90
M44413 Угловой упор с числовым управлением UNO 90 зафиксирован в позиции 90°, что позволяет точно выполнять прямоугольные резы. Откидной ограничитель двигается в диапазоне до 1900 мм. Для работы с заготовками длиной более 1900 мм необходимо установить удлинение (поставляется в комплекте) и максимальная длина обрабатываемых заготовок увеличится до 2900 мм.
Поперечный упор с числовым управлением DUO 90
M44414 на упоре DUO 90 установлены два откидных ограничителя управляемых ЧПУ, которые перемещаются независимо друг от друга. Максимальная длина обрабатываемой детали до 3500 мм. Поперечный упор зафиксирован в позиции 90°. Заготовки можно укладывать по обе стороны поперечного упора. Поперечный упор DUO 90 не комбинируется с блоком управления F 45 ProDrive.
Поперечный упор с числовым управлением DUO FLEX
M44415 Этот упор свободно поворачивается на угол до 47°, что позволяет легко выполнять прямоугольные и угловые резы. Имеется функция автоматической корректировки длины положения откидного ограничителя. Каждый откидной ограничитель имеет привод от отдельного серводвигателя (длина раскроя до 3 500 мм). Ограничители обеспечивают возможность работы с двух сторон, т.е. при чистовом раскрое за один шаг можно выполнить косые срезы по внешнему или внутреннему размеру, а также наклонные резы. Поперечный поворотный упор DUO Flex не комбинируется с блоком управления F 45 ProDrive.
Удлинение салазок
Удлинение салазок облегчает раскрой широких или длинных заготовок. Суммарное расширение до 650 мм.
Параллельный упор с тонкой настройкой вручную
Упор легко регулируется и благодаря тонкой настройке юстируется, вручную, с высокой точностью. Лёгкость хода упора обеспечивается хромированной штангой круглого сечения. При раскрое крупногабаритных плит, упор убирается ниже уровня стола.
DIGIT X
Цифровая индикация размеров по ширине раскроя для параллельного упора с тонкой ручной настройкой. Данная электронная измерительная система гарантирует точную и быструю настройку параллельного упора. Повторяемые параметры считываются и воспроизводятся на дисплее системы DIGIT X. Если пильный диск наклонен, то на ЖК-экране блока управления отображается коррекция размера для параллельного упора. Система не подвержена износу и не чувствительна к пыли. При перестановке упорной линейки из положения плашмя на ребро или наоборот, производится автоматическая корректировка размеров.
Параллельный упор с числовым управлением
Параллельный упор с числовым управлением перемещается со скоростью 250 мм/сек. и останавливается в заданном положении с точностью +/− 1/10 мм. Высокоточная система шарикового ходового винта практически не требует технического ухода и, так же как и двигатель, имеет надёжную защиту благодаря тому, что встроена в корпус из алюминиевого профиля. Упор автоматически перемещается в заданное положение, что особенно важно в опасной зоне пильного диска. Снабжён аварийным выключателем, для срочной остановки работ, если возникнет опасность, в частности, повреждения упора. Коррекция размеров при уложенном плашмя либо поставленном на ребро упорном профиле. При наклонном пильном диске коррекция положения упора происходит автоматически.
Ящик для инструмента
M44452 Практичный ящик для инструмента представляет собой открывающийся кожух, в котором можно хранить в доступном месте до шести державок инструмента (диаметр пильного диска макс. 550 мм). В поставку входят четыре державки инструмента. Данная опция работает при условии, что минимальная длина каретки составляет 3000 мм.
Передний опорный ролик
M44450 Передний опорный ролик имеет ширину 300 мм и прекрасно подходит для поддержки при распиловке длинных заготовок от параллельного упора. Ролик позиционируется на 90° при помощи рукоятки под кареткой (минимальная длина каретка 3000 мм).
Опора STEG
M44452 Опора STEG: Дополнительная опора STEG облегчает труд оператора при форматной обработке крупногабаритных плит.
Планшет-держатель для документов
M62003 Планшет-держатель для документов: планшет для документов, установленный на блоке управления на уровне глаз, весьма удобен в пользовании. Специальными зажимами можно зафиксировать, например, спецификации, и всегда иметь заказы перед глазами.
Двусторонний угловой упор DUPLEX
Упоры DUPLEX с бесступенчатой регулировкой позволяют быстро и точно раскраивать детали с любыми углами от 0 до 90 градусов. Запиловку под углом 45° можно выполнять с обеих сторон, не переставляя для этого упорные линейки. Необходимые размеры настраиваются по шкале, и корректируются по дополнительной шкале. Все варианты упоров DUPLEX легко крепятся в любом месте по всей длине двухроликовой каретки.
DUPLEX D
Функциональность соответствует упорам DUPLEX. В исполнении DUPLEX D устройство снабжено цифровой индикацией угла с точностью до 1/100° мм. Настройка угла выполняется на цифровом экране, длина регулируется при помощи шкалы, коррекция длины по дополнительной шкале. Комплект вкл. батареи.
DUPLEX DD
Упор этой модификации запатентован как изобретение фирмы Altendorf во многих странах. Преимущества этого упора: Он обеспечивает дополнительные удобства оператору и помогает избежать потерь времени на подсчёты, замеры, пробные пропилы. Упор снабжён электронным устройством, которое вычисляет длину раскроя с учётом углов по обе стороны от упора и выдаёт на табло цифровое отображение обоих значений. Настройка выполняется с цифрового экрана и при помощи шкалы длины с автоматической корректировкой длины. Комплект вкл. батареи.
Быстродействующий ручной прижим
M64090 Альтернатива пневматическому фиксатору. Быстродействующий ручной фиксатор легко позиционируется и крепится на двухроликовой каретке. С помощью фиксатора заготовка прочно фиксируется на каретке и угловом упоре. Высота зажима до 200 мм. Дополнительная надежность, не требующая больших затрат.
Электропневматический прижим
Прижим надёжно удерживает заготовку на поверхности двухроликовой каретки. Управление прижима беспроводное дистанционное; максимальное усилие до 1 000 Н. Прижим обеспечивает плотное прилегание заготовки к поперечному упору. Прижим предназначен для работы с заготовками толщиной не более 170 мм. Поставляется с одним или двумя зажимными устройствами. Подключение сжатого воздуха (6 бар), выполняется заказчиком.
Лазерная индикация линии реза
M64066 Четко указывает положение линии реза для любой длины пропила. Удобна в применении для обрезки кромок массива доски или пропила по трещине, например, при изготовлении ступеней лестницы. Экономия времени и материала.
PALIN
Приспособление PALIN вместе с поперечным упором, позволяет точно по размеру выполнять распиловку длинных узких заготовок параллельно или на конус. Благодаря опоре боковой стороны заготовки в измерительную систему не возникает никакой потери размера. Особенность конструкции позволяет оператору быстро и параллельно резать детали разной длины, не меняя положения устройства PALIN. Еще одно преимущество: сняв измерительную систему, можно использовать устройство PALIN в качестве опоры для заготовки. В исполнении PALIN D устройство снабжено цифровым измерителем и тонкой настройкой.
Разбрызгиватель
M64067 Для пластмасс с низкой температурой плавления и определенных сплавов металлов рекомендуется применение разбрызгивателя. Станок Altendorf режет цветные металлы и пластики чисто, с четкими краями и с точностью до одной десятой миллиметра.Производитель: Altendorf
Родина бренда: Германия
| Тип каретки | Роликовая |
| Длина каретки, мм | 3000 |
