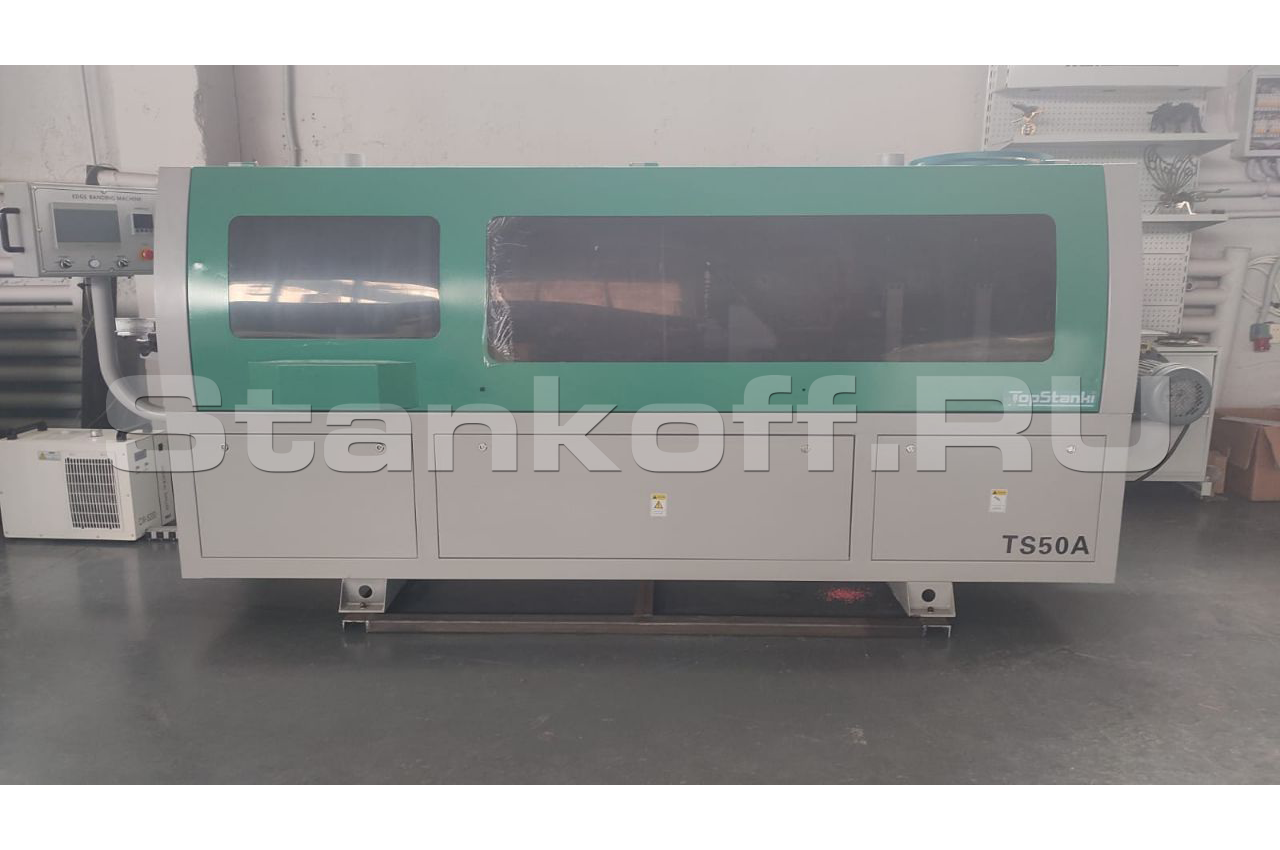

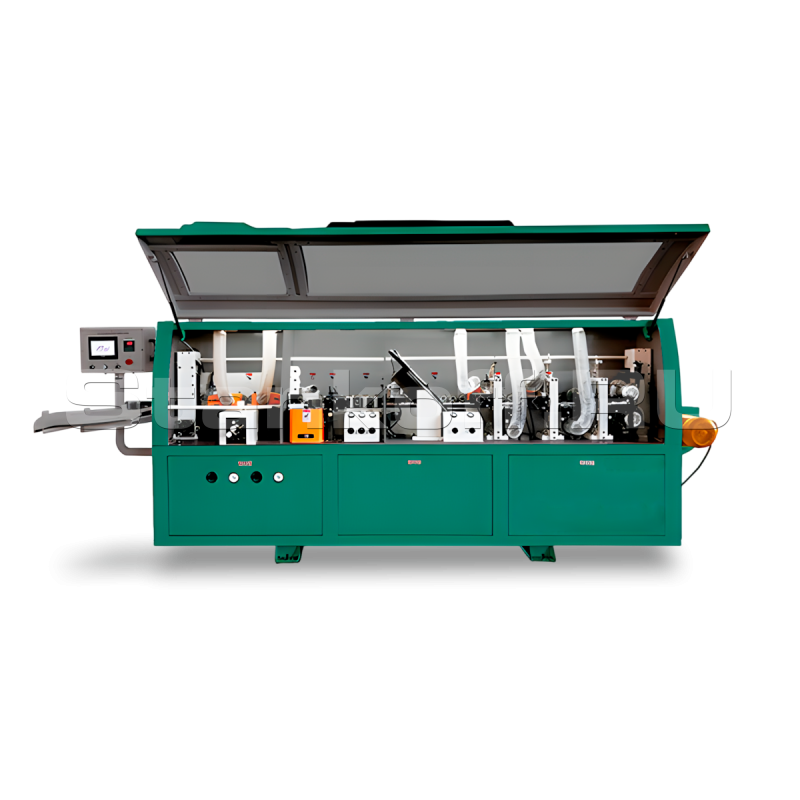

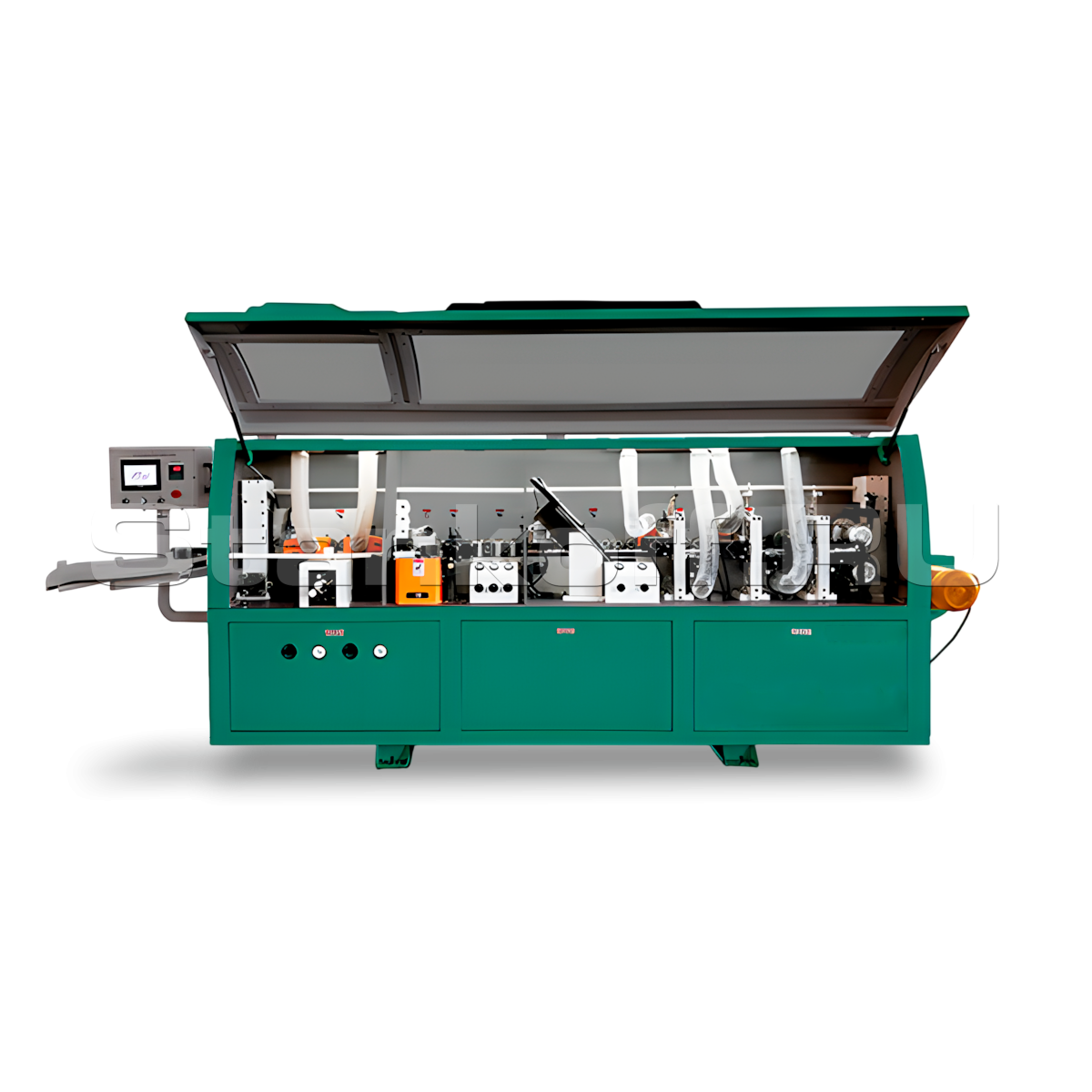

Кромкооблицовочный станок с прифуговкой TS50A

Name: Кромкооблицовочный станок с прифуговкой TS50A
Availability: InStock

Куда отправить цену?

В наличии на складе

Доставка: до Москвы

Сервис: помощь и пусконаладка

Гарантия: до 24 месяцев

Лизинг: от 8%, до 7 лет, 0-10% первый взнос

Нужна консультация?

Али Шарафутдинов

+7 995 888-07-03

Хотите мы Вам перезвоним?

Сопутствующие товары

Клей-расплав

Полировальные круги

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.

Идеально подходит для применения на предприятиях по производству корпусной мебели (офисная, кухонные наборы, шкафы-купе, мебель для гостиных и прихожих, а также эксклюзивная мебель, изготавливаемая по индивидуальным заказам).

Схема обработки

Узел предварительного фрезерования

Пресс группа

2-ух моторная торцовка

Фрезерование cвесов

Радиусная циклевка

Полировка

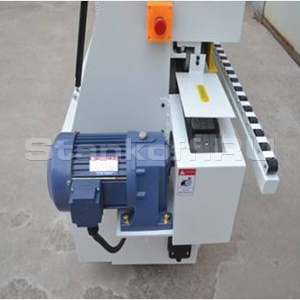

Конвейер

• Точное перемещение башмаков осуществляется за счет полукруглой направляющей прошедшую специальную термообработку с помощью цепи.
• Две стальные круглые направляющие крепят поддерживающею опору, которая выдвигается на 600 мм, для заготовок больших размеров.
• Износостойкие башмаки в сочетании с резиновыми прижимными роликами обеспечивают точную транспортировку заготовок.
• Двигатель подачи конвейера:
Мощность: 1,5 кВт;
Частота: 60 Гц;
Скорость вращения: 1730 об/мин.

Устройство подачи заготовки

• Система определения интервала подачи заготовки предназначена для фиксированного расстояния между заготовками для повышения производительности и обеспечения стабильной работы каждого узла.
• Выдвижная опорная рама с направляющими роликами, позволяет плавно перемещать габаритные детали.

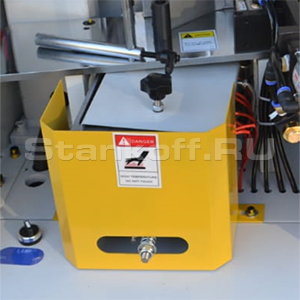

Клеевой узел

• Плавная подача кромочного материала в зону нанесения клея.
• Традиционный способ добавления клея в клеевой бачек, расположен ниже относительно клее наносящего вала.
• Клеевой бачок имеет тефлоновое покрытие, которое предотвращает пригорание клея к стенкам бачка.
• Бачок предназначен для горячего клей-расплава с емкостью около 3 л.
• Чувствительная регулировка подачи клея толщиной, для того чтобы обеспечить рациональное использование клея.
• Двигатель привода клеевого вала и подачи кромки:
Мощность: 0,37 кВт;
Частота: 50 Гц;
Скорость вращения: 1400 об/мин.

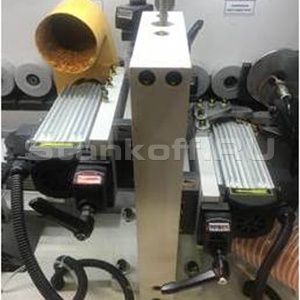

Узел предварительного фрезерования

Для предварительной прифуговки заготовки перед приклеиванием кромки. Необходимый для удаления сколов и ступеньки от подрезной пилы.
• Удобная вертикальная перестановка фрез обеспечивает эффективное использование режущей части инструмента.
• Узел оснащен электропневматическим управлением в горизонтальной плоскости, двумя моторами 2 x 2,2 кВт, 12 000 об/мин (первый мотор работает в направлении подачи, второй против - для избежание сколов), максимальный припуск на обработку 3 мм.

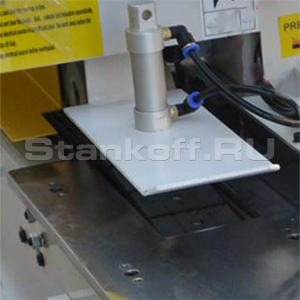

Гильотина

Встроенная гильотина на пневматическом цилиндре с электрическим переключателем, рассчитана для высокой производительности.

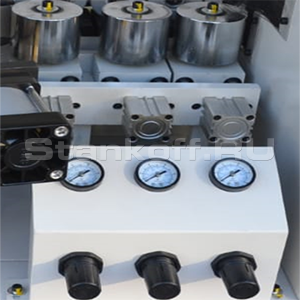

Пресс группа

• Состоит из трех до прессовочных роликов обеспечивает надежную фиксацию кромочного материала на торец заготовки.
• Диаметр до прессовочных роликов 80 мм.
• Контроль с помощью пневматики отдельным пневмоцилиндром на каждый ролик.
• Прижимные ролики подходят для прижатия кромочного материала различной толщины на торец заготовки для минимизации клеевого шва.
• Регулировка толщины кромочного материала осуществляется с помощью цифрового счетчика.

Узел торцовки

• Линейная направляющая расположена под углом 45°.
• 2-двигателя:
Мощность: 0,37 кВт;
Частота: 200 Гц;
Скоростью вращения: 12 000 об/мин;
• 2 пилы Ф 100 х 20Z.
• Автоматическая система смазки направляющих.
• Точный контроль осуществляется за счет установленного частотного преобразователя.
• Это обеспечивает долгий срок службы станка.

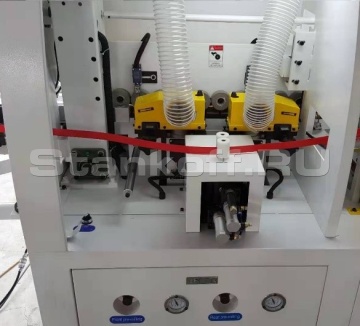

Фрезерование свесов

• Служит для фрезерования верхних и нижних свесов заготовки.
• Узел фрезерования свесов 2-двигателя:
Мощность: 0,75 кВт;
Частота: 300 Гц;
Скорость вращения: 18 000 об/мин.
• Перенастройка на толщину кромочного материала с помощью счетчиков.
• Круглые копиры для абсолютно точного отслеживания материала.
• На каждом двигателе установлены фрезы R2.
• Система аспирации эффективно убирает стружку из зоны обработки.

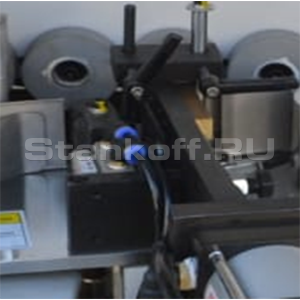

Узел радиусной циклевки

Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после узлов фрезерования.
• Сверху и снизу установлены ножи радиусом R2 (возможно опционально укомплектовать ножами R3).
• Круглые копиры большого диаметра 100 мм, для идеального отслеживания толщины заготовки.
• Регулировка узла осуществляется с помощью счетчиков.

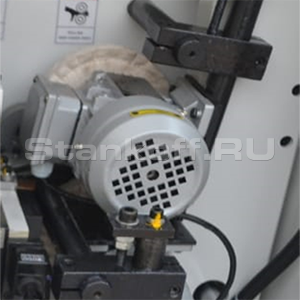

Узел полировки

Узел полировки с кругами из двухслойной ткани необходим для финишной обработки кромки. Придает блеск обработанной поверхности, очищает от загрязнений.
• Обеспечение стабильной работы за счет подключения постоянного питания.
• 2-двигателя:
Мощность: 0,18 кВт;
Частота: 50 Гц;
Скоростью вращения: 1400 об/мин.

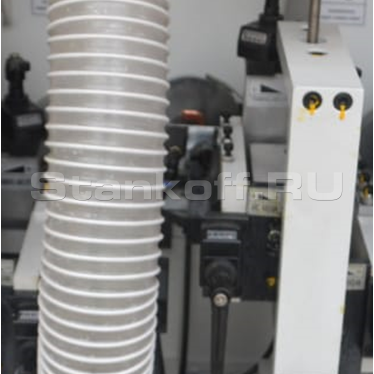

Система аспирации станка

• Все вытяжные колпаки полностью закрыты.
• Каждый блок оснащен независимым вытяжным колпаком.
Узел предварительного фрезерования
Узел фрезерование свесов
• Система аспирации эффективно убирает стружку из зон обработки и сохраняет чистоту станка.

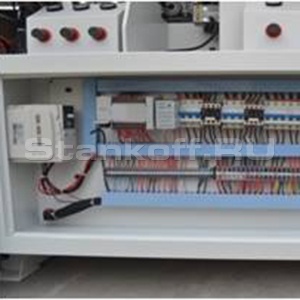

Электро-компоненты

• Входное напряжение, 380В, 50Гц.
• Преобразователь частоты Simphoenix e550 с функцией электро-остановки двигателя.
• Защита от перекоса фаз.
• Разрешается эксплуатация в диапазоне 0 - 40°.

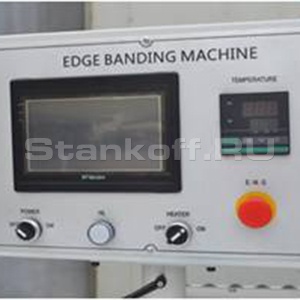

Система управления

• Отдельно вынесен пульт управления с сенсорным дисплеем.
• Интерфейс работы интуитивно понятен и прост, информация о состоянии машины доступна с первого взгляда.
• Максимальное удобство эксплуатации, и быстрая обучаемость оператора.
• Отображение процессов и диагностической информации.
• Оперативное решение проблем с помощью кода ошибок отображаемые на мониторе пульта управления.

Параметры обработки
Мин. длина панели, мм	140
Мин. ширина панели, мм	50
Мин. толщина панели, мм	10
Макс. толщина панели, мм	50
Толщина кромочного материала, мм	0,4 - 3
Скоростные характеристики
Скорость подачи, м/мин	18
Скорость двигателя подачи, об/мин	1730
Общие характеристики
Операции	приклеивание; торцовка; снятие свесов; полировка; радиусная циклевка; прифуговка
Частота, Гц	60
Мощность привода подачи, кВт	1,5
Общая мощность, кВт	11
Узел фрезерования свесов
Кол-во двигателей, шт.	2
Мощность двигателя, кВт	0,75
Скорость вращения, об/мин	18000
Узел полировки
Мощность двигателя, кВт	0,18
Частота вращения, об/мин	1400
Диаметр кругов, мм	150/22
Узел торцовки
Кол-во двигателей, шт.	2
Мощность двигателя, кВт	0,37
Кол-во пил, шт	22
Диаметр пил, мм	115
Скорость вращения двигателя, об/мин	12000/200
Узел фрезеровки
Диаметр фрез, мм	75
Количество зубьев на фрезе, шт	4
Узел прифуговки
Кол-во двигателей, шт.	2
Мощность двигателя, кВт	1,8
Габаритные размеры
Длина, мм	3800
Ширина, мм	1100
Высота, мм	1450
Вес, кг	950
