Оптоволоконный лазерный отрезной станок для круглых труб LX-FL40/1000 Raycus

Name: Оптоволоконный лазерный отрезной станок для круглых труб LX-FL40/1000 Raycus
Availability: PreOrder

Куда отправить цену?

Наличие уточняйте

Сервис: помощь и пусконаладка

Гарантия: до 24 месяцев

Лизинг: от 8%, до 7 лет, 0-10% первый взнос

Нужна консультация?

Николай Васильев

+7 995 888-10-35

Хотите мы Вам перезвоним?

Современный полуавтоматический станок для резки круглых труб из нержавеющей, углеродистой, марганцевой стали, латуни, алюминия и т.д круглой формы, с оптоволоконным лазерным излучателем и электронной системой управления ЧПУ. Может обрабатывать трубы различных диаметров и длин. Широко используется во многих отраслях промышленности.

Высокая скорость резки. При большой длине труб требуется меньше времени для резки, чем для труб небольшой длины, так как при небольших длинах труб требуется их частая подача. В этом случае скорость ручной подачи будет выше, чем автоматическая медленная подача труб. Можно сделать вывод, что полуавтомат режет трубы быстрее, чем автоматический станок. Согласно испытаниям, полуавтоматический отрезной станок может достигать скорости 1 секунды на 1 разрез трубы размером D20×T1,05×L79мм

Применение

Медицинская мебель

Складское оборудование

Мебель

Сантехника

Домашняя утварь

Соединительные механизмы

Автомобильная индустрия

Строительные конструкции

Преимущества

Низкая стоимость и низкие эксплуатационные расходы:
экономия энергии и экологичность. Коэффициент фотоэлектрического преобразования составляет 25% — 30%. Расход электроэнергии составляет 20%—30% от общего расхода станка с СО2 лазерами. Волоконная линия передачи не требует отражающей линзы, тем самым снижая расходы на техобслуживание и текущий ремонт;
Идеальный промышленный дизайн
в соответствии с современными требованиями эргономики. Компактная конструкция, легко адаптируемая к производственным требованиям. Все установки спроектированы с помощью CAD, CAM и CAE – это технологии, состоящие в использовании компьютерных систем для анализа геометрии, моделирования и изучения поведения продукта для усовершенствования и оптимизации его конструкции;
Простая программа
для чертежей резки с автоматически регулируемой скоростью подачи и выходной мощностью для каждого изготавливаемого с помощью ЧПУ изделия;
Высокая производительность
высокая скорость резки, качественный рез, быстрая перенастройка на различные толщины;
Легкость в использовании и безопасность:
простая и безопасная система смены сопел с сохранением центрирования луча, быстрая замена защитного стекла, автоматический контроль высоты резки, система аварийного оповещения;
Доступность запасных частей

Лазерный труборез VS Обычные резаки труб

Гладкая линия реза, без заусенцев

С заусенцами, требует дополнительной обработки

Не требуется замена пильных дисков/полотен

Требуется заточка/замена дисковых пил/полотен

Скорость резки 0,8 секунд

Скорость резки ≈ 3 секунды

Особенности конструкции

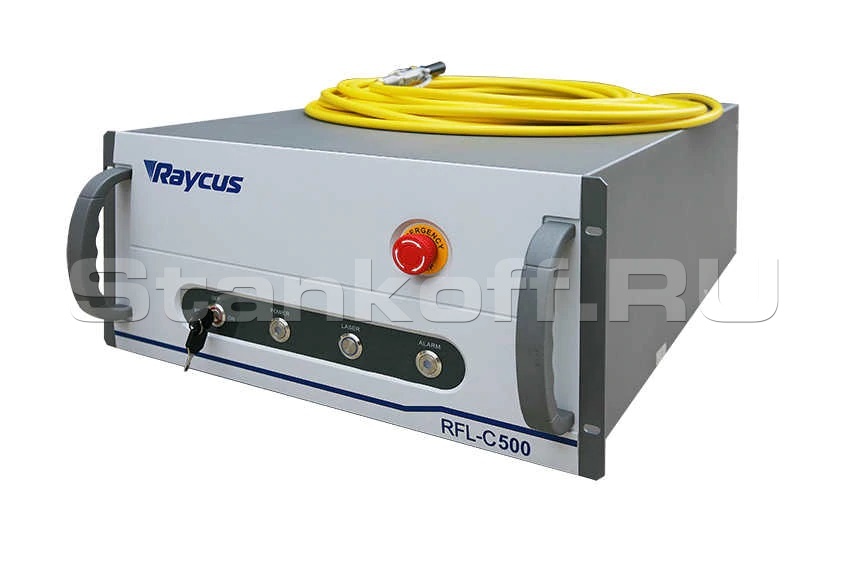

Источник лазерного излучения Raycus

Серия волоконно-оптических лазеров третьего поколения с одним модулем. Бренд №1 в Китае. Запатентованная конструкция для бесперебойной работы и легкого обслуживания. Устойчивый к суровым условиям окружающей среды. Синхронизированное управление лазерным источником. Прямое управление всеми функциями оптоволоконного лазера. Ресурс работы 100 000 моточасов.

Режущая головка Raytools BT210S

Режущая головка Raytools BT210S предназначена для установки на оптоволоконное лазерно-гравировальное оборудование. Позволяет резать, перфорировать, гравировать и выполнять сварные швы на любых металлических поверхностях. Модель разработана для оснащения мало- и среднемощного волоконного оборудования. Данная лазерная головка отличается высоким качеством сборки, надежностью и долговечностью. Благодаря широкому диапазону настроек интерфейса может быть адаптирована для большинства лазерных станков подходящего типа.
Характерные особенности:
• Компактность и малый вес, что позволяет минимизировать нагрузку на портал и максимально повысить качество обработки.
• Линза помещена в контейнер-картридж благодаря чему не царапается, не пылится и не покрывается нагаром, возникающим при работе с металлическими поверхностями.
• Картриджная система размещения линз ускоряет процесс их замены.
• Ударопрочный герметичный корпус.
• Возможность регулировки фокусного расстояния в пределах 10 мм.
• Оптимизирована система направления воздушного потока.

Серводвигатель Delta

В работе станка задействованы 3 серводвигателя. Благодаря высокому разрешению встроенного энкодера, достигается высочайшая точность позиционирования серводвигателя, а сам серводвигатель является лидером в отрасли.
• Высокая точность
• Высокая динамика
• Превосходное подавление вибрации

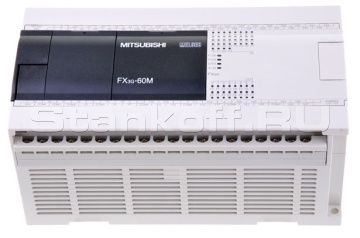

Контроллер Mitsubishi

Контроллеры Mitsubishi хорошо известны во всем мире. Повышенная производительность, простота применения, упрощённое техобслуживание и высокая надёжность этих контроллеров стали решающим фактором применимости для многих задач.

Водяной чиллер S&A

Чиллер обеспечивает охлаждение лазерного источника и лазерной головы с автоматическим поддержанием температуры в заданном эксплуатационном диапазоне. Для этого он использует воду, температуру которой поддерживает в заданных границах за счёт её охлаждения фреоном. Длительный срок службы, простота эксплуатации.

Комплектация

Режущая головка	Raytools (Швейцария)
Источник излучения	Raycus (Китай)
Направляющие	PMI (Тайвань)
Водяной чиллер	S&A (Китай)
Пневматические компоненты	SMC (Япония)
Контроллер PLC	Mitsubishi (Япония)
Серводвигатель	Delta (Тайвань)

Схема станка

Параметры подбора мощности для труборезного станка

	Круглые трубы
Диаметр труб	φ20-φ50		φ50-φ120		φ120-φ220
Мощность источника	Черная сталь	Нержавеющая сталь	Черная сталь	Нержавеющая сталь	Черная сталь	Нержавеющая сталь
1000 Вт	3 мм	3 мм	4 мм	3 мм	6 мм	4 мм
1500 Вт	4 мм	4 мм	6 мм	4 мм	8 мм	4 мм
2000 Вт			8 мм	6 мм	12 мм	6 мм
3000 Вт			10 мм	8 мм	12 мм	6 мм
4000 Вт			12 мм	10 мм	14 мм	10 мм
	Профильные трубы
Диаметр труб	φ20-φ50		φ50-φ100		φ100-φ150
Мощность источника	Черная сталь	Нержавеющая сталь	Черная сталь	Нержавеющая сталь	Черная сталь	Нержавеющая сталь
1000 Вт	3 мм	2 мм	3 мм	2 мм	6 мм	3 мм
1500 Вт	4 мм	3 мм	4 мм	3 мм	8 мм	4 мм
2000 Вт			6 мм	4 мм	12 мм	4 мм
3000 Вт			8 мм	4 мм	12 мм	6 мм
4000 Вт			10 мм	6 мм	14 мм	6 мм

Страна изготовления: Китай

Мощность лазера	1000 Вт
Лазерный источник	Raycus
Длина волны	1080 Нм
Наружный диаметр труб	6-42 мм
Длина реза	10 - 1200 мм
Длина трубы	не ограничена
Технический остаток по трубе	0,05 - 1 мм
Точность позиционирования	±0,2 мм
Макс. скорость резки	≤20 м/мин
Диапазон регулировки по оси "W"	360°
Питание	380В/50Гц
Потребляемая мощность	4,8 кВт
Вес станка, брутто	2000 кг
Габариты	6300х2000х2000 мм
