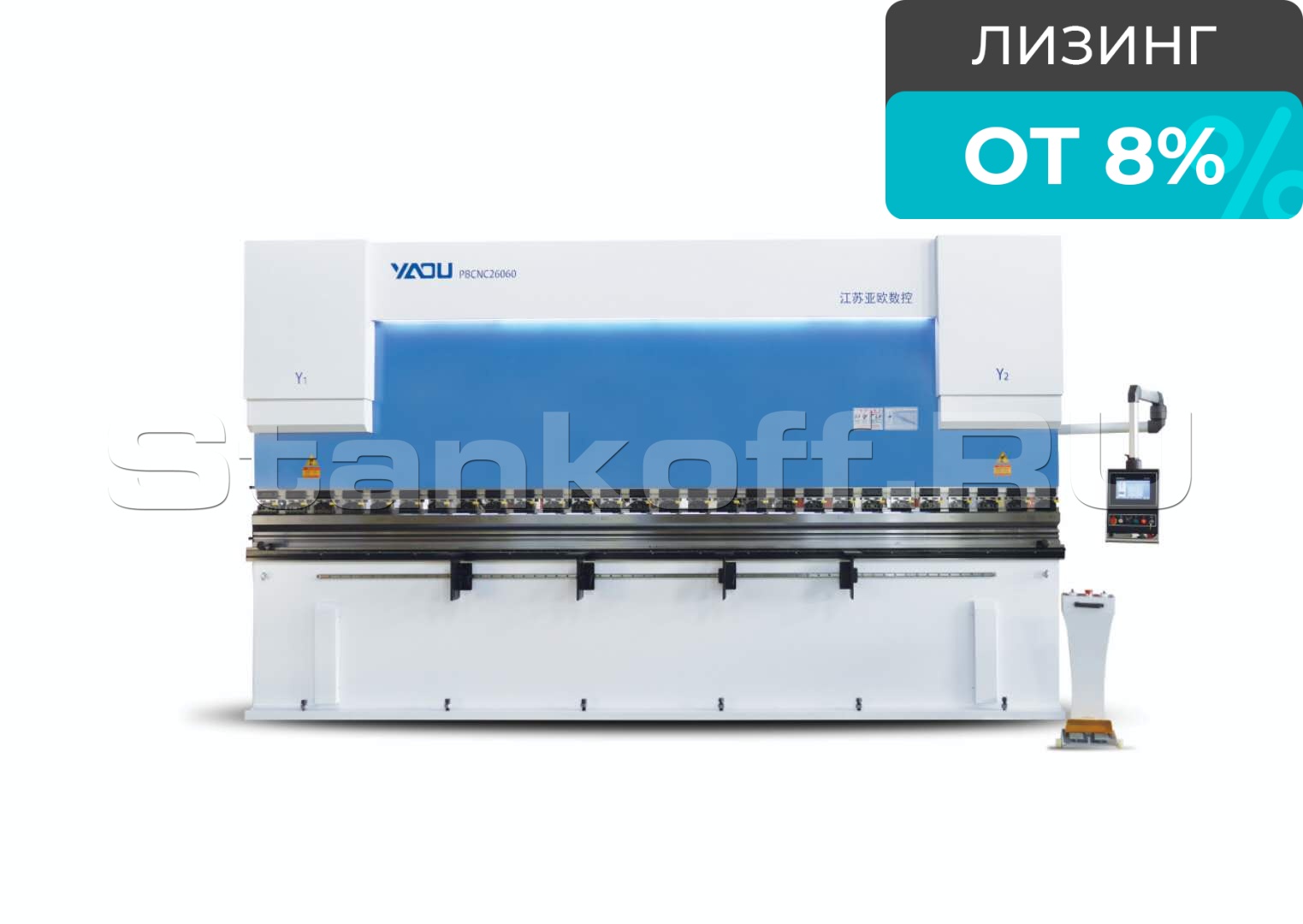

Синхронизированный гидравлический листогиб с ЧПУ WE67K 80/4000 4 axis

Name: Синхронизированный гидравлический листогиб с ЧПУ WE67K 80/4000 4 axis
Availability: PreOrder

Куда отправить цену?

Наличие уточняйте

Сервис: помощь и пусконаладка

Гарантия: до 24 месяцев

Лизинг: от 8%, до 7 лет, 0-10% первый взнос

Нужна консультация?

Роман Кокшаров

+7 995 888-10-38

Хотите мы Вам перезвоним?

Прессы серии WE67K, оснащенные современными электронными и гидравлическими устройствами, обеспечивают высокоточную и скоростную гибку листового металла. Синхронизация работы гидроцилиндров обеспечивается электромагнитными клапанами, контролируемые системой ЧПУ. Прессы являются базовыми для создания высокомеханизированных и автоматизированных участков обработки листового металла с высоким качеством продукции, хорошей производительностью и удобством в работе.

Краткое описание и основные особенности:

Рама изготовлена из специальной стали и собрана в коробчатую конструкцию что позволяет обеспечивать высокую жесткость с хорошими показателями точности станка при высокой скорости работы;
Гидравлическая компенсация прогиба рабочего стола с равномерной величиной ввода пуансона в матрицу по всей длине гибки, что обеспечивает выполнение заданных параметров сгибания в автоматическом режиме;
На прессе установлен задний упор с комплектом упорных блоков, перемещение которого обеспечивается за счет высокоточных ШВП и двигателя переменного тока, контролируемых системой ЧПУ (Оси: X1, X2, R);
Пресс оснащен удобной в эксплуатации и многофункциональной системой ЧПУ, производство Нидерланды, оборудованная мощным и интуитивно понятным графическим интерфейсом, идеальное сочетание простоты и технологической мощности.
Система ЧПУ – автоматически вычисляет и оптимизирует работу пресса, показывая на графическом дисплее последовательность гибки, выводя на дисплей для оператора каждый шаг работы и сообщает о возможных ошибках, которые может совершить оператор;
Простое использование интерфейса, предполагает быструю и простою переналадку на новый производственный процесс.
Обеспечивает автоматические циклы гибки листового материала;
Позволяет использовать систему быстрой смены инструмента;
Обеспечена современная система защиты рабочей зоны.

Преимущества

Высокая точность (±0.01 мм);
Стабильность и высокая скорость работы;
Низкий уровень шума;
Приятный внешний вид;
Легкость эксплуатации;
Высокий уровень надежности;
Пылезащита;
Долговечность.

Комплектация

Устройство ЧПУ: 2D-графический сенсорный контроллер Delem DA58T (Нидерланды), управление 4-мя осями (Y1+Y2+X+R, Z1, Z2) и компенсацией прогиба (V);
Главный двигатель Siemens (Германия);
Серводвигатель Estun по осям X, R;
Электрические компоненты Schneider Electrics (Франция);
Дверь электрощита с концевым выключателем;
Клапан Bosch-Rexroth (Германия);
Электронно-оптические линейки положения ползуна FAGOR (Испания);
Электрическая регулировка z1,z2;
Передние поддерживающие опоры;
Гидравлическая система компенсации прогиба траверсы, управляемая ЧПУ;
Боковое защитное ограждение с двух сторон и заднее защитное ограждение;
Система быстрого зажима инструмента AMADA-PROMECAM;
Задняя оптическая защита;
Стандартный комплект оснастки.

Особенности

Контроллер DELEM DA58T

Серия контроллеров DA-58T нового поколения предлагает самое легкое программирование, основанное на графическом пользовательском интерфейсе Delem.
DA-58T представляет собой современное комплексное решение для графического управления 2D для гибочных гидравлических прессов. Его 15-дюймовый цветной TFT с высоким разрешением, с технологией multi-touch промышленного класса, обеспечивает доступ к проверенному пользовательскому интерфейсу Delem, который позволяет осуществлять прямую взаимосвязь между программным обеспечением и фактическим производством.
Регулировка машины и тестовые изгибы сводятся к минимуму с помощью быстрой и легкой последовательности работы с имитированием гибов. Программы с ЧПУ генерируются одним нажатием.
Можно сразу выполнять первый гиб, так как все перемещения осей вычисляются, а последовательность изгиба моделируется машиной и инструментами реального масштаба.
DA-58T предлагает:
• двумерное программирование
• автоматическое определение последовательности изгиба и вычисление столкновений
Режим симуляции DA-58T помогает оператору графически имитировать процесс изгиба продукта. Стандартными функциями управления станком являются Y1-Y2 и ось X. В качестве оси R или Z можно использовать вторую заднюю ось. Кроме того, контроль над прогибом является стандартным.
Функции DA-58T:
• 2D-графическое программирование на сенсорном экране
• 15-дюймовый цветной LCD TFT-дисплей с высоким разрешением
• 1024х768 пикселей
• LED подсветка
• Тачскрин
• Расчет последовательности гиба
• Управление бомбированием
• Управление сервомотором и преобразователем частоты
• Расширенные алгоритмы управления осью Y
• USB, периферийное взаимодействие
• Автономное программное обеспечение Profile-58TL
• Объем памяти 1Gb

Поворотно-выдвижная консоль

Обеспечивает легкость и удобство в процессе оперирования станком

Главный двигатель Siemens

Основными преимуществами электродвигателей SIEMENS являются: не единожды доказанный на практике высокий КПД, соответствие европейским и международным нормам/стандартам, сниженные температурные нагрузки, повышенная способность перегрузки, а также бесшумность работы. За счет простоты обслуживания, электродвигатели SIEMENS используются во многих сферах. Обеспечивают долгий срок эксплуатации.

Электрические компоненты Schneider Electrics

Известный мировой производитель электротехнического оборудования. Компоненты от Schneider Electric работают стабильно даже при нестабильном электропитании.

Дверь электрощита с концевым выключателем

Гидравлическая система Bosch-Rexroth

Клапаны от всемирно известной компании Rexroth обеспечивают безотказную и стабильную работу гидросистемы. Пропорциональные клапаны на каждом гидроцилиндре для независимой работы Y1 и Y2.

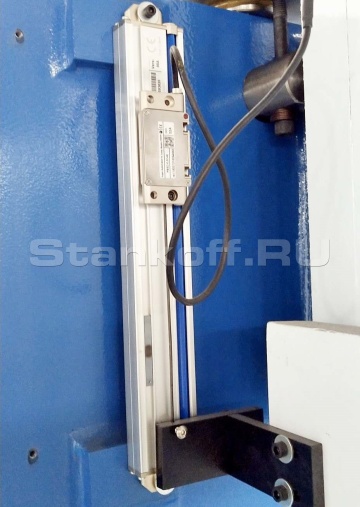

Электронно-оптическая линейка положения ползуна FAGOR

По бокам траверсы установлены оптические линейки, передающие информацию о положении траверсы стойке ЧПУ с точностью 0,01мм, тем самым осуществляется синхронизация между гидроцилиндрами Y1 и Y2.

Выносная педаль управления, переключатель с кнопками управления Z1, Z2

Выносная педаль управления с кнопкой аварийной остановки, переключатель с кнопками управления Z1, Z2.
Оси Z1 и Z2 управляются вручную с кнопки. Электрорегулировка Z1, Z2 делает процесс безопасным.

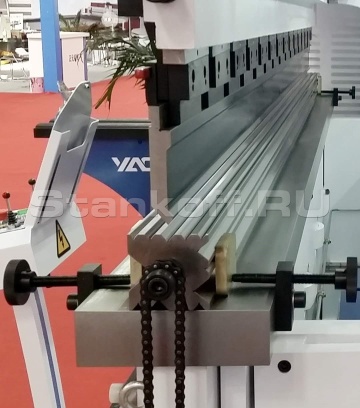

Стандартный комплект оснастки на всю длинну гиба

Многоручейковая цельная матрица
Пуансоны на всю длинну гиба
Закаленная сталь марки 42CrMo

Система быстрого зажима инструмента AMADA-PROMECAM

Механический быстросменный зажим инструмента

Передние поддерживающие опоры

Перемещение поддерживающих опор осуществляется по линейным направляющим, что обеспечивает комфортную установку заготовки и экономит время при частой смене габаритных изделий, в случает если изделие малогабаритное, опоры можно складывать и смещать в сторону от оператора

Гидравлическая система компенсации прогиба - Бомбирование

Бомбирование — применение гидроцилиндров, управляемых ЧПУ. Нижняя балка состоит из трех толстых листов стали. Центральный элемент, на который устанавливаются матрицы, жестко соединен с боковинами и является элементом станины. Передний и задний лист краями опираются на валы, установленные в центральном листе. Гидроцилиндры установлены так, что их корпуса опираются на передний и задний элементы, а штоки в центральный. При подаче давления по команде ЧПУ цилиндры корпусом давят на передний и задний листы, а штоком поднимают центральный лист. При этом центральный элемент деформируется так, что его середина оказывается выше краев, которые остаются неподвижны. Таким образом, система бомбирования может компенсировать прогиб и верхней балки.

Запатентованное устройство компенсации деформации зева

Боковое ограждение

Заднее ограждение

Оптическая защитная система

Дополнительные опции

Контроллер DELEM DA52S

Числовое программирование на одну страницу
Быстрое одностраничное программирование
Горячая клавиша
6,4-дюймовый цветной ЖК-дисплей VGA (TFT)
До 4 осей (Y1, Y2 и 2 вспомогательные оси)
Управление коронацией
Библиотека инструментов / материалов / продуктов
Интерфейс USB, интерфейс памяти
Сервопривод, преобразователь частоты и управление переменным током для обратной оси
Расширенные алгоритмы управления осью Y для замкнутого контура, а также клапаны с открытым контуром

Контроллер DELEM DA53/56

10.4 "моноблочный яркий ЖК-экран, дисплей с заготовкой и инструментами в цветной графике.
Автоматический расчет длины заготовки. Графическое моделирование изгибающих последовательностей.
Отображение профилей деталей до и после изгиба.
Расчет и регулировка выходного давления.
Управление 5.Back / front gauge, регулирование угла вырезывания управления вырезом и регулирование хода резания.
Программируемая скорость нажатия и время удержания давления.
Equipped с европейскими оптическими масштабами. Точность повторного позиционирования составляет ± 0,01 мм.
Автоматически вычислять дневной свет и расстояние медленной точки.
Различные углы, включая дугу, могут выполняться одним и тем же набором инструментов.
Графическое отображение пуансона и штампа.
Программа памяти до 100 программ, каждая программа имеет 25 шагов.
Автоматическая регулировка отклонения стола в соответствии с угловым допуском.
Проведите передвижение калибра менее 500 мм со скоростью 200 мм / с.
Автоматическая регулировка оси R в зависимости от высоты нижней головки или других запросов.
Многоязычный: английский, японский, китайский, корейский.
Оси осей
Y1 и Y2 контролируются пропорциональным сервоклапаном.
Легкая работа с ручным, автоматическим и пошаговым режимами.
Basic Windows, 2 порта USB.

Контроллер DELEM DA65/66T/69T

Промышленный компьютер на базе операционной системы Microsoft
Цветной сенсорный TFT-дисплей 17"с разрешениемэкрана 1280х1024 точки
Разъемы для подключения Ethernet, USB
Объем памяти 1 Гб, для программ и инструмента выделено 256 Мб
Поворотная консоль с регулировкой высоты монитора
Система диагностики и индикации ошибок
Удаленная диагностика по сети
Русифицированный интуитивно понятный интерфейс
Прямое программирование каждого шага гибки
Расчет необходимого усилия
Визуализация процесса программирования и гибки
Программирование в 2D-формате с масштабированием
Простая графическая коррекция последовательности гибки
Возможность программирования в табличном виде
Графический выбор деталей и инструментов
Расчет усилия гибки и длины развертки
Последовательная гибка больших радиусов
Графическое меню конфигурации инструментов
Программирование реального профиля инструмента и адаптеров
Отображение сегментных инструментов
Программирование многопозиционной расстановки инструментов

Главный двигатель - Серводвигатель

Энергосберегающий главный серводвигатель сэкономит 70% от общей потребляемой мощности

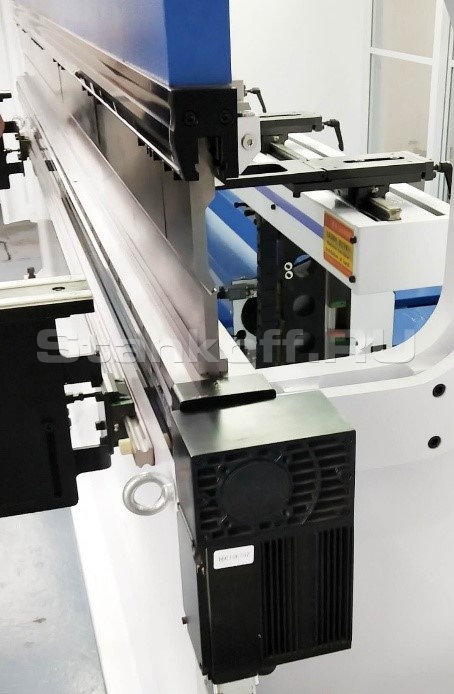

Лазерная защита

Лазерная система защиты рук для предотвращения травматизма оператора при работе на листогибочном оборудовании. Система блокирует опускание траверсы, если в рабочую зону попадают другие предметы, кроме заготовки.

Гидравлический зажим инструмента

Смена пуансонов занимает несколько секунд посредством нажатия кнопки. Легко и просто, экономия времени

Механизм механической компенсации

Управляется системой ЧПУ. Коррекция угла гиба при влиянии непредсказуемых факторов, таких как различие материалов или отклонение в процесса гибки.

Пуансоны по индивидуальному заказу

Размеры пуансонов могут подгоняться по индивидуальным требованиям заказчика

Заднее ограждение из закаленного стекла

Эффектный внешний вид

Образцы изделий

Характеристики

Модель	Усилие, т	Длина рабочего стола, мм	Расстояние между колоннами, мм	Глубина зева, мм	Ход траверсы, мм	Расстояние между столом и траверсой, мм	Скорость ( мм/сек ）			Мощность двигателя, кВт	Габариты (ДхШхВ), мм	Вес нетто, т
Модель	Усилие, т	Длина рабочего стола, мм	Расстояние между колоннами, мм	Глубина зева, мм	Ход траверсы, мм	Расстояние между столом и траверсой, мм	Опускания	Рабочая	Подъема	Мощность двигателя, кВт	Габариты (ДхШхВ), мм	Вес нетто, т
40/2000	40	2000	1600	200	100	300	200	10	150	4	2500x1150x2240	4,2
40/2500	40	2500	2000	200	100	300	200	10	150	4	3000x1150x2240	4,8
63/2500	63	2500	2100	250	120	350	200	10	150	5,5	3100x1350x2238	5,8
80/2500	80	2500	2100	250	200	360	200	10	150	7,5	3150x1400x2350	6,5
80/3200	80	3200	2600	320	200	360	180	10	130	7,5	3820x1400x2350	7,8
80/4000	80	4000	3200	320	200	360	180	10	130	7,5	4650x1400x2350	9
100/2500	100	2500	2000	320	200	420	180	10	130	7,5	3200x1450x2450	7
100/3200	100	3200	2700	320	200	420	180	10	130	7,5	3790x1450x2450	9
100/4000	100	4000	3200	320	200	420	180	10	130	7,5	4600x1500x2450	10,4
125/2500	125	2500	2000	320	200	420	180	10	130	7,5	3200x1500x2450	12
125/3200	125	3200	2700	320	200	420	180	10	130	7,5	3790x1600x2450	8,4
160/2500	160	2500	2000	320	200	440	180	10	130	11	3200x1600x2560	9
160/3200	160	3200	2700	320	200	440	180	10	130	11	3790x1600x2560	12
160/4000	160	4000	3200	320	200	440	180	10	130	11	4700x1650x2560	13
160/6000	160	6000	4800	320	200	440	180	10	90	11	6070x1800x2860	20
200/3200	200	3200	2700	320	200	460	160	10	125	15	3750x1800x2700	13
200/4000	200	4000	3200	320	200	460	160	10	125	15	4450x1800x2700	14
200/6000	200	6000	4800	320	200	460	160	10	85	15	6420x2180x2900	19
250/3200	250	3200	2700	320	200	510	120	9	120	18,5	3840x2000x2800	16
250/4000	250	4000	3200	320	200	510	120	9	120	18,5	4840x2000x2800	16,8
250/5000	250	5000	4000	320	200	510	120	9	120	18,5	5640x2000x2800	21
250/6000	250	6000	4800	320	200	510	120	9	75	18,5	6420x2050x2800	24
300/4000	300	4000	3200	400	260	545	110	9	110	22	4400x2250x3115	19
300/5000	300	5000	4000	400	260	545	110	9	110	22	5400x2250x3115	25,5
300/6000	300	6000	4800	400	260	545	90	9	75	22	6400x2250x3115	30
400/4000	400	4000	3200	400	260	570	90	9	75	37	4800x2625x3700	31
400/6000	400	6000	4800	400	260	570	90	9	75	37	6800x2650x3700	32
500/4000	500	4000	3200	400	320	630	90	9	75	37	4400x4500x4760	35
500/6000	500	6000	4800	400	320	630	80	8	60	37	6400x4500x4760	53

Страна изготовления: Китай

Усилие, т	80
Длина рабочего стола, мм	4000
Расстояние между колоннами, мм	3200
Глубина зева, мм	320
Ход траверсы, мм	200
Расстояние между столом и траверсой, мм	360
Скорость опускания, рабочая, подъема верхней траверсы, мм/сек	180 / 10 / 130
Мощность двигателя, кВт	7,5
Точность позиционирования заднего упора, мм	±0,1
Габариты (ДхВхШ), мм	4650х2350х1400
Вес нетто, кг	9000

Безналичный расчет для юридических лиц

Если покупка товаров совершается юридическим лицом, то оплата производится по счету, выставленному менеджером:

Важно соблюдать срок оплаты, указанные в счете. Возможно продление периода оплаты счета. Для этого необходимо связаться с персональным менеджером.
Товар отгружается после поступления денежных средств на счет нашей компании.
При отгрузке продукции в регионы сроки доставки включают время доставки до транспортной компании. Далее сроки доставки зависят от условий ТК.

Лизинг

Выберите понравившийся товар. Сообщите менеджеру, что хотите приобрести этот товар в лизинг.
Основные условия лизинга оборудования:

Тип предприятия: любая организационно-правовая форма
Первоначальный взнос: от 0-10%
Срок: от 12 месяцев до 60 месяцев
Удорожание: от 5%
Сумма финансирования: от 250 000 руб
Ежемесячные платежи: равномерные, неравномерные, сезонные (по желанию клиента)
Пакет документов: варьируется в зависимости от организационно-правовой формы предприятия клиента, лизинговой программы, региона, суммы проекта, и дополнительных возможностей и пожеланий клиента.
География: вся территория РФ

Банковский перевод

Оплата заказа по выставленному менеджером счету. Возможны два варианта:

Наличными в отделении банка;
Через интернет-банк или мобильное приложение. В нужной системе интернет-банкинга сформируйте платежное поручение с реквизитами из счета и оплатите его.

Сбербанк Онлайн

Оплатить счет можно двумя способами:

Онлайн-перевод с телефона;
Онлайн-перевод с компьютера.

Наличными в головном офисе

Только для физических лиц. При оплате наличными предоставляются кассовый и товарный чеки.

Банковские карты

Оплата банковскими картами осуществляется через АО «АЛЬФА-БАНК».

АО «АЛЬФА-БАНК»

К оплате принимаются карты VISA, MasterCard, МИР.

VISA MasterCard МИР

Отправка заказов в регионы России осуществляется рядом транспортных компаний. Доставка в регионы оплачивается покупателем в соответствии с тарифами компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Для оформления доставки потребуются ваши паспортные данные.

Мы работаем с компаниями:

Первая экспедиционная компания
ЖелДорЭкспедиция
Деловые линии
Объём
Энергия
Байкал-Сервис
Севертранс
Беломортранс
Грузбери

и другими.

Отзывы о Синхронизированном гидравлическом листогибе с ЧПУ WE67K 80/4000 4 axis

Пока нет отзывов на данный товар.

Оставить свой отзыв

Ваш отзыв поможет другим людям сделать выбор. Спасибо, что делитесь опытом!

В отзывах запрещено:
Использовать нецензурные выражения, оскорбления и угрозы;
Публиковать адреса, телефоны и ссылки содержащие прямую рекламу;
Писать отвлеченные от темы и бессмысленные комментарии.

Информация не касающаяся товара будет удалена.

Внешний вид товара может отличаться от фотографий на сайте. Несовпадение внешнего вида и комплектности реального товара с фотографиями на сайте не является показателем ненадлежащего качества товара.

Информация о товаре, его технических характеристиках и комплектации приводится в соответствии с общедоступными источниками информации. Технические характеристики и комплектация товара могут быть изменены производителем без предварительного уведомления. Уточняйте важные для Вас параметры у наших менеджеров.
