Станки сконструированы для обработки листовых металлов с максимальным размером до 3000х1500 мм и труб диаметром до 325 мм длиной до 6000 мм. Оснащены защитной кабиной. Конструкция основной части станка для резки листового металла основана на конструкции модели HS-G3015C. Конструкция и принцип работы труборезной части разработаны для максимальной точности резки.
Название | Количество, шт. | Производитель |
Высокоточная режущая головка | 1 | WSX (Китай) |
Зубчатая рейка (область листовой обработки) | 3 | Alpha (Германия) |
Редуктор и шестерня (область листовой обработки) | 3 | Alpha (Германия) |
Зубчатая передача шестерня-рейка (труборез) | 1 | YYC (Тайвань) |
Редуктор (труборез) | 3 | Shimpo (Япония) |
Высокоскоростные сервоприводы | 7 | Panasonic (Япония) |
Высокоточные направляющие | 4 | HIWIN/PMI/TBI (Тайвань) |
Шарико-винтовая пара | 1 | TBI (Тайвань) |
Система ЧПУ | 1 | CypCut (Китай) |
Промышленный компьютер | 1 | Lenovo |
Электрические элементы | Schneider (Франция) | |
Пневматические элементы | SMC (Япония)/ Rextoth (Германия) / CKD (США) | |
Станина
Станина со сменными столами. При производстве станины сперва происходит ее подогрев до температуры 600°C и последующее постепенное охлаждение согласно заранее определенной схеме в течение 24 часов в охлаждающей камере. Дальнейшая обработка производится на специальном фрезерном станке длиной 8 метров. Все сварные швы выполняются исключительно в защитной атмосфере. Данная процедура обеспечивает долгий срок службы станка без механических деформаций.Пневматические передние и задние патроны
Передний и задний патроны труборезного механизма пневматические для более быстрой и легкой загрузки. Для синхронизации вращения переднего и заднего патронов используется двухсторонний привод.Литой алюминиевый портал
Высокопрочный портал 3-го поколения из алюминиевого сплава характеризуется высокой прочностью и легкостью конструкции. Высокая скорость резки и долговечность станка без деформации.Режущая головка WSX-GQ
Бренд №1 в Китае. При производстве используются немецкие технологии. Регулировка луча осуществляется коллиматорной линзой в плоскости XY. Фокусное расстояние устанавливается фокусной линзой путем поворота лимба. Полностью герметичная конструкция лазерной головки предотвращает загрязнение пылью оптической части.Лазерный источник Raycus
Серия волоконно-оптических лазеров третьего поколения с одним модулем. Бренд №1 в Китае. Запатентованная конструкция для бесперебойной работы и легкого обслуживания. Устойчивый к суровым условиям окружающей среды. Синхронизированное управление лазерным источником. Прямое управление всеми функциями оптоволоконного лазера. Ресурс работы 100 000 моточасов. Длина волны 1065 нм.Сервоприводы Panasonic

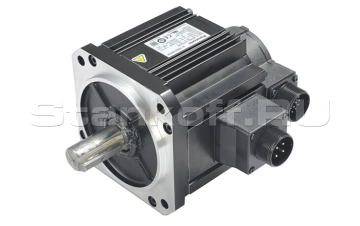

За скорость станка отвечают мощные сервоприводы Panasonic (Япония). Чем выше мощность сервоприводов, тем короче срок окупаемости станка, так как от данной мощности зависит производительность станка.Японские редукторы Shimpo
Позволяют значительно улучшить показатели оборудования, реализовать большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода, получить гораздо более высокий КПД, облегчить конструкцию, т.к. данные редукторы вдвое компактней и в три раза легче редукторов других типов, имеющих аналогичные характеристики.Немецкие редукторы Alpha
За точность работы станка отвечают скоростные планетарные редукторы Alpha (Германия). Бренд производитель редукторов №1 в мире. Гарантированный срок службы 6 лет. Редукторы Alpha используются на таких станках, как Trumpf.Зубчатая рейка Alpha
Линейные системы Wittenstein Alpha рассчитаны на применение в областях с высокими и очень высокими требованиями к плавности хода, точности позиционирования и усилии подачи, гарантируют максимальную удельную мощность привода и наивысшую общую линейную жесткость. Достигается максимально высокая точность.Зубчатая рейка и шестерни YYC
YYC специализируется на производстве высокоточных зубчатых реек и шестерней. Продукцию YYC по всему миру уже много десятилетий. Стабильно высокое качество и постоянная работа над совершенствованием технологий производства, делают компанию YYC одним из лидеров по поставке зубчатых передач во всем мире. Изготовлены из стали марки 45C. Покрытие - химическое оксидирование.Автоматическая система смазки
В станке предусмотрена автоматическая система смазки зубчатой передачи. Подача смазки происходит автоматически.Высокоточные направляющие HIWIN/PMI/TBI
Перемещение лазерной головки осуществляется по линейным направляющим Hiwin (Тайвань). Направляющие производства Hiwin отвечают всем международным и европейским стандартам и производится с непрерывным контролем качества. Линейные направляющие HIWIN имеют следующие выдающиеся особенности: плавный ход, высокая точность и надежность, большая грузоподъемность, уплотненные каретки, низкое трение, низкий уровень шума, легкость установки.Водяной чиллер
Чиллер обеспечивает охлаждение лазерного источника и лазерной головы с автоматическим поддержанием температуры в заданном эксплуатационном диапазоне.Стабилизатор напряжения
Выполняет функцию защиты станка от перепадов напряжения, исключая выход лазерного источника из строя или выдачу им не той мощности луча. Необходим, так как самой главной причиной всех проблем с настройками параметров реза является стабильное напряжение. Гарантирует стабильность лазерного луча.Вытяжной вентилятор
Вытяжной вентилятор используется для удаления газов горения. Для подключения вентилятора необходимо предусмотреть удаленное выключение. Если в помещении предусмотрена система очистки воздуха, можно подключить вентилятор к этой системе.Система управления CypCut
1 - автоматическая расстановка точек входа лазера.Электричество | Напряжение тока: 380V Частота: 50 Гц Стабильность напряжения + 5% Регулирование напряжения: <2% |
Вспомогательный газ | Очищенный сухой сжатый воздух: Кислород (O2) особой чистоты и Азот (N2) чистотой не менее 99,9% |
Прибор для сжатия воздуха | Давление 14 бар Объем 1 м³ |
Листовой металл | Однородный, ровный и чистый |

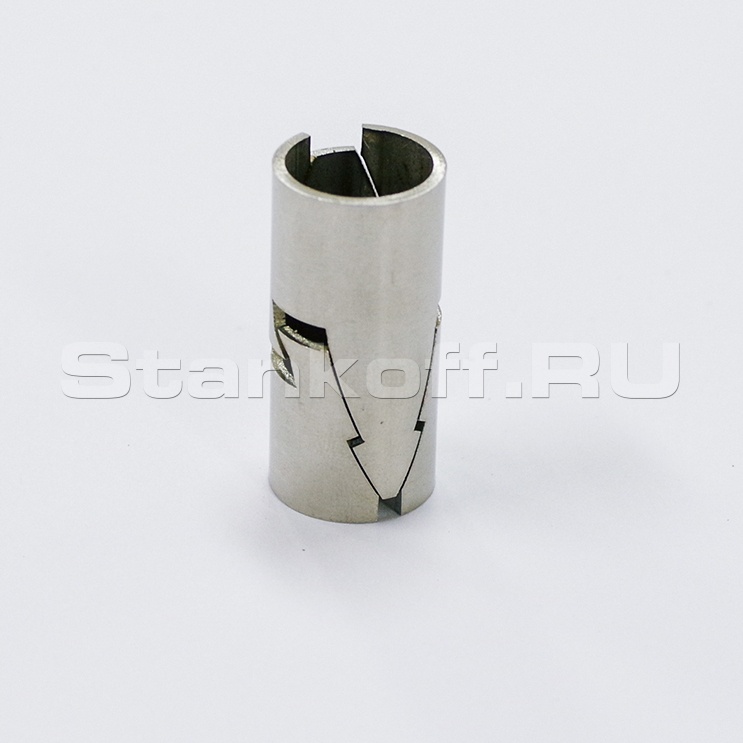

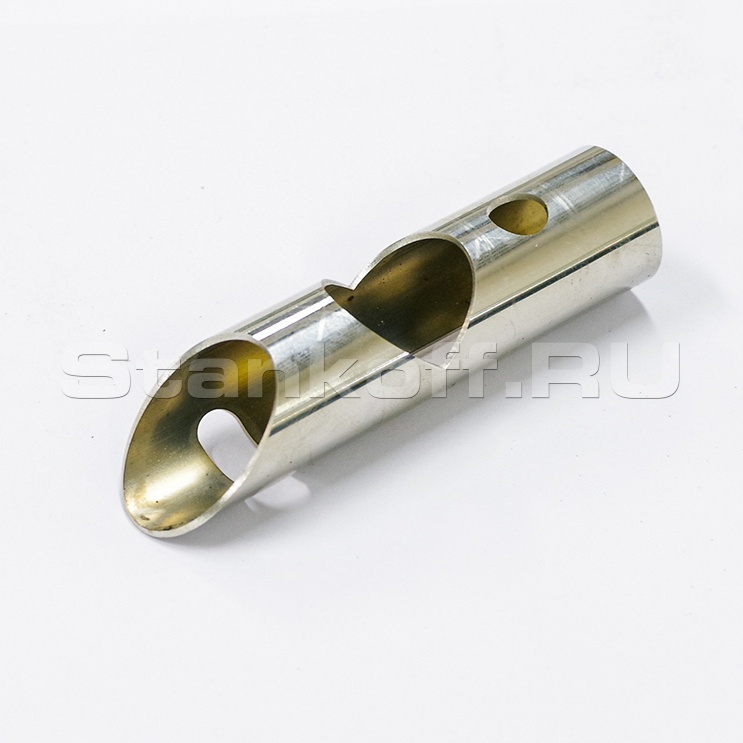

Станки используются для резки таких материалов, как углеродистая сталь, нержавейка, алюминий, оцинкованный лист, кремнистая сталь и других видов металлов (толщина и материал резки зависит от мощности лазера).
Материал | Толщина, мм | Скорость, м/мин | Давление, MPA | Газ | Фокусное расстояние |
Нержавеющая сталь | 0,5 | 30 | 1 | N2 | 0,6 |
1 | 27 | 1,1 | N2 | 0,6 | |
2 | 11 | 1,5 | N2 | 0,6 | |
3 | 6 | 2 | N2 | 0,6 | |
4 | 3,6 | 2 | N2 | 0,6 | |
5 | 2,1 | 2 | N2 | 0,6 | |
6 | 1,2 | 2 | N2 | 0,6 | |
8 | 0,7 | 2 | N2 | 0,6 | |
Углеродистая сталь | 3 | 4,8 | 1 | O2 | 1 |
5 | 3,3 | 0,8 | O2 | 1 | |
6 | 2,7 | 0,4 | O2 | 1 | |
8 | 1,8 | 0,2 | O2 | 1 | |
10 | 1,5 | 0,2 | O2 | 1 | |
12 | 1,2 | 0,15 | O2 | 1 | |
14 | 1,1 | 0,15 | O2 | 1 | |
16 | 0,9 | 0,15 | O2 | 1 | |
20 | 0,7 | 0,15 | O2 | 1 |
Круглые трубы | ||||||
Диаметр труб | φ20-φ50 | φ50-φ120 | φ120-φ220 | |||
Мощность источника | Черная сталь | Нержавеющая сталь | Черная сталь | Нержавеющая сталь | Черная сталь | Нержавеющая сталь |
1000 Вт | 3 мм | 3 мм | 4 мм | 3 мм | 6 мм | 4 мм |
1500 Вт | 4 мм | 4 мм | 6 мм | 4 мм | 8 мм | 4 мм |
2000 Вт | 8 мм | 6 мм | 12 мм | 6 мм | ||
3000 Вт | 10 мм | 8 мм | 12 мм | 6 мм | ||
4000 Вт | 12 мм | 10 мм | 14 мм | 10 мм | ||
Профильные трубы | ||||||
Диаметр труб | φ20-φ50 | φ50-φ100 | φ100-φ150 | |||
Мощность источника | Черная сталь | Нержавеющая сталь | Черная сталь | Нержавеющая сталь | Черная сталь | Нержавеющая сталь |
1000 Вт | 3 мм | 2 мм | 3 мм | 2 мм | 6 мм | 3 мм |
1500 Вт | 4 мм | 3 мм | 4 мм | 3 мм | 8 мм | 4 мм |
2000 Вт | 6 мм | 4 мм | 12 мм | 4 мм | ||
3000 Вт | 8 мм | 4 мм | 12 мм | 6 мм | ||
4000 Вт | 10 мм | 6 мм | 14 мм | 6 мм |
Мощность лазера
Мощность лазера является одним из самых важных факторов в процессе лазерной обработки материалов.Снижение мощности лазерного луча используется, когда нам необходима высокая точность вырезывания. С другой стороны, более толстые и прочные материалы требуют более высокой мощности лазерного луча.
Частота импульса
Частота импульса - это некоторая величина, пропорциональная мощности лазера. Современные лазеры обладают усовершенствованными функциями управления процессом резки, которые позволяют автоматически повышать или понижать частоту импульса в зависимости от обрабатываемого материала.
Тип газа, используемого при резке
Для того, чтобы процесс резки был эффективным и безопасным, для резки различных видов материалов требуются определенные типы газа. Древесина, например, является воспламеняющимся материалом и исключает применение кислорода при резке во избежании пожаров. С другой стороны, кислород можно использовать при резке металлических поверхностей, не содержащих оксиды.
Тип газа не является единственным фактором, влияющим на процесс. Качество газа не менее важно. один и тот же газ с различной частотой будет по-разному влиять на процесс резки (как на время, так и качество резки).
Давление газа
Давление газа в лазере является еще одним важным фактором. От давления газа зависит толщина разрезаемого материала. Чем тоньше материал, тем ниже должно быть давление газа, в противном случае существует риск повреждения материала и лазерного устройства.
Диаметр сопла
Режущие сопла существенно влияют на процесс резки лазером. Например, когда мы имеем дело с низким давлением лазерной резки, требуются сопла меньшего диаметра. И наоборот, когда обрабатываемый материал требует более высокого давления для резки, тогда нужно использовать сопла более крупного диаметра.
Расстояние от сопла до поверхности обрабатываемого материала
Расстояние от сопла до разрезаемой поверхности очень важно для качественного результата лазерной резки. Как правило, чем меньше расстояние между соплом и поверхностью, тем точнее и качественнее результат резки. Но в ряде случаев рекомендуется увеличить это расстояние для того, чтобы предотвратить повреждение оборудования.
Производитель: HSG
Родина бренда: Китай
Лазерный источник | |
Мощность лазера | 2000 Вт |
Лазерный источник | Raycus
|
Длина волны | 1065 Нм |
Потребляемая мощность (Источники питания лазера с охлаждением) | 12 кВт |
Срок службы | 100 000 моточасов |
Станок | |
Обрабатываемая площадь | 1500x3000 мм |
Ход по оси X | 1525 мм |
Ход по оси Y | 3025 мм |
Ход по оси Z | 270 мм |
Длина труб | 6000 мм |
Диаметр круглых труб | 20-325 мм |
Диаметр квадратных труб | 20-230 мм |
Макс. скорость холостого хода | 60 м/мин |
Ускорение | 0.5G |
Точность позиционирования | ±0,05 мм |
Потребление электроэнергии без лазерного источника | 13,2 кВт |
Напряжение | 380 В 3 фазы |
Частота тока | 50 Гц |
Рабочая температура | 15 - 40 °C |
Рабочая влажность | <75 %90> |
Программное обеспечение | CypCUT Laser / CypTUBE |
Графические форматы | DXF, PLT, Ai, LXD, GBX, NC G-kod |
Исполнение | в защитной кабине |
Максимальная нагрузка на основной стол | 800 кг |
Максимальная нагрузка на труборез | 100 кг |
Вес станка | 9500 кг |
Габаритные размеры машины | 9000×3750×2100 мм |
Габаритные размеры трубореза | 8500×1200×1200 мм |
