Высокоточный станок волоконной лазерной резки металла LF1390/2000 Raycus

Name: Высокоточный станок волоконной лазерной резки металла LF1390/2000 Raycus
Brand: G.Weike
Availability: PreOrder

Куда отправить цену?

Наличие уточняйте

Сервис: помощь и пусконаладка

Гарантия: до 24 месяцев

Лизинг: от 8%, до 7 лет, 0-10% первый взнос

Нужна консультация?

Маргарита Якупова

+7 995 888-07-04

Хотите мы Вам перезвоним?

Выполненные проекты и статьи, связанные с LF1390/2000 Raycus

Запуск оптоволоконной лазерной установки LF1390/2000 IPG и оптоволоконного аппарата для лазерной сварки GW-2000/IPG в Санкт-Петербурге

LF1390/2000 IPG и GW-2000/IPG в Санкт-Петербурге

Запустили высокоточный станок оптоволоконной лазерной резки по металлу LF1390/2000 IPG — пусконаладочные работы в Чувашии

LF1390/2000 IPG в Чувашии

В Твери запущен высокоточный оптоволоконный лазерный станок резки металла LF1390/750 Raycus

LF1390/750 Raycus в Твери

Сопутствующие товары

Гидравлические листогибочные прессы

Листогибочные прессы с ЧПУ

Станки разработаны для высокоточной резки. Широко используются в производстве техники, микроэлектроники и других сферах, требующих высокой точности обработки. Это профессиональные станки для резки тонколистного металла, пластин нержавеющей стали, оцинкованных листов и других металлов.

Комплектация

Режущая голова с автофокусом	Raytools (Швейцария)
Шлифованные ШВП	TBI (Тайвань)
Высокоточные двухсторонние направляющие	Hiwin (Тайвань)
Двухсторонний привод	Inovance (Китай)
Источник излучения	Raycus (Китай)
Система ЧПУ и софт	Cypcut (Китай)
Водяное охлаждение - чиллер	Tongfei (Китай)
Электрические элементы	Schneider / Siemens (Германия)
Пневматические элементы	AIRTAC (Тайвань) / SMC (Япония)

Особенности конструкции

Безопасность и экологичность

Станок в закрытом исполнении обеспечивает полную безопасность работы
Смотровое окно выполнено из специально защитного стекла по европейским стандартам.
Станок полностью экологичен. Дым удаляется через специальную систему фильтров, не загрязняя атмосферу.

Режущая головка RAYTOOLS

1. Лазерная головка с автофокусом.
Для автоматизированного выбора толщины резки. Автоматическая фокусировка в 10 раз быстрее ручной.
2. Увеличенный диапазон регулировки.
Диапазон регулировки -10 мм~ +10 мм, точность 0,01 мм, подходит для металлических пластин 0 ~ 20 мм.
3. Длительный срок службы.
Коллиматорная и фокусная линзы имеют систему водяного охлаждения, понижающую температуру режущей головки, тем самым продляя срок ее жизни.

Двухсторонний привод

Двухсторонняя компоновка привода портала по оси Y предотвращает искривление линии реза и обеспечивает линейность прямого и дугового хода.

Система передач и привод

ВЫСОЧАЙШАЯ ТОЧНОСТЬ

Станки оснащены китайскими серводвигателями Inovance, шлифованными двухсторонними ШВП TBI на оси Y, шлифованными ШВП TBI на оси X, тайваньскими направляющими Hiwin. Точность повторного позиционирования достигает 0,008 мм. Срок службы станков более 10 лет.

Потрал 3-го поколения из авиационного алюминия

Портал 3-го поколения изготовлен с применением авиационных технологий в сфере металлообработки и сформирован прессованием 4300 тонн. Благодаря таким преимуществам авиационного алюминия, как хорошая твердость, легкий вес, устойчивость к коррозии и окислительным процессам, низкая плотность, скорость обработки значительно возрастает.

Портал 1-го поколения

Стальной портал 1-го поколения характеризуется низкой скоростью работы и высокой тяжестью.

Портал 2-го поколения

Алюминиевый портал 2-го поколения характеризуется недостаточной прочностью из-за наличия структурных микрощелей. Склонен к быстрой деформации.

Портал 3-го поколения

Портал 3-го поколения из авиационного алюминия характеризуется высокой прочностью и легкостью конструкции. Высокая скорость резки и долговечность станка без деформации.

Комплект поставки

Лазерный источник Raycus с мощностью 2000 Вт (1 комп.);
Режущая головка Raytools (1 шт.);
Компьютер (1 комп.);
Пульт (1шт);
Чиллер Tongfei (1шт.);
Вентилятор для вытяжки дыма (1шт.);
Стабилизатор напряжения (1 шт.);
Акцептор WIFI;
Расходные материалы: сопло- 4шт, защитное зеркало- 2шт, керамическое кольцо- 1шт.;
Ящик инструментов.

Расходники

Наименование	Характеристики	Срок службы, часы	Кол-во, шт/год
Защитное стекло	Диаметр: 30 мм, толщина: 5 мм	300	7
Сопло	1; 1,5; 2; 2,5; 3 мм	1000	2
Керамическое кольцо	Стандартное	1000	2
Фокусирующая линза	Стандартное	2000-4000	1
Коллиматорная линза	Стандартное	2000-4000	1

Таблица зависимости скорости резания от выходной мощности волоконного лазера, используемых газов, вида материала и толщины заготовки.

Мощность источника		1000Вт	1500Вт	2000Вт	3000Вт	4000Вт	6000Вт
Материал / Газ	Толщина, мм	Скорость, м/мин
Углеродистая сталь (Кислород)	1	10	22	26	34	38	42
	2	6,2	6,8	7,2	7,5	7,8	8,2
	3	3	3,6	4	4,4	5	5,5
	4	2,2	2,8	3,2	3,8	4,4	5
	5	1,8	2,4	2,8	3,2	3,4	3,6
	6	1,6	2	2,4	2,8	3,2	3,4
	8	1,2	1,4	1,6	2,2	2,6	3
	10	0,8	1	1,2	1,6	2	2,4
	12		0,8	1	1,4	1,8	2
	14		0,6	0,7	1	1,2	1,3
	16			0,6	0,8	1	1,1
	18				0,7	0,9	1
	20				0,6	0,8	0,9
	22				0,5	0,7	0,8
	24					0,4	0,6
	26						0,4
		1000Вт	1500Вт	2000Вт	3000Вт	4000Вт	6000Вт
Нержавеющая сталь (Азот)	1	23,8	26,4	30	34	38	41,4
	2	10,8	11,9	12,7	15,4	24,4	28,6
	3	2,3	4,1	6,1	8,6	12,8	15,8
	4	1,3	2,2	4,2	5,5	7,4	9,4
	5	0,7	1,2	2	4,3	5,1	6
	6		1	1,8	3,1	3,8	4,7
	8			0,9	2	2,4	3,3
	10				0,8	1,1	1,3
	12				0,5	0,7	1,1
	14					0,6	0,8
	16						0,6

Преимущества

Высокоэффективный оптический путь с низкими потерями, высокая скорость резки.
Высокая адаптивность, возможность резки неровных поверхностей за счет авто-фокусировки.
Узкий качественный рез, без термической деформации за счет малой зоны нагрева.
Чистая поверхность после резки, не требующая дальнейшей обработки.
Высокая точность резки, позволяет изготавливать прецизионные изделия без дальнейшей обработки.
Система автосмазки, а также системой пыле- и дымоудаления.
Профессиональное и легкое в использовании программное обеспечение для лазерной резки, которое может обработать все типы рисунков и кодов формата CAD, CorelDRAW, plt, AI,dxf и т.д.

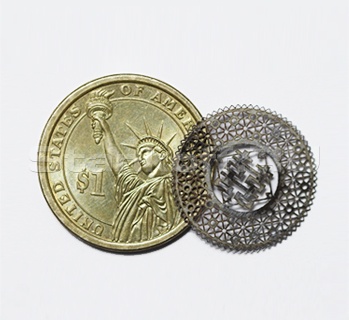

Получаемые изделия

Производитель: G.Weike

Родина бренда: Китай

Лазерный источник
Мощность лазера, Вт	2000
Источник излучения	Raycus
Длина волн, Нм	1060
Обрабатываемые материалы
Толщина резки (нерж. сталь), мм	8
Толщина резки (углерод. сталь), мм	16
Ширина листа (X), мм	900
Длина листа (Y), мм	1300
Исполнение
Внешнее исполнение	В кабине
Стойка управления	Консольная
Скоростные характеристики
Максимальная скорость хода, м/мин	40
Мощность сервоприводов по оси X, Вт	750
Мощность сервоприводов по оси Yх2, Вт	750
Мощность сервоприводов по оси Z, Вт	400
Точность позиционирования (X, Y, Z), мм	0,008
Электропитание
Напряжение, В	220
Частота напряжения, Гц	50
Потребляемая мощность, кВт	10
Габаритные параметры
Длина станка, мм	2100
Ширина станка, мм	2160
Высота станка, мм	1630
Вес нетто, кг	1500
