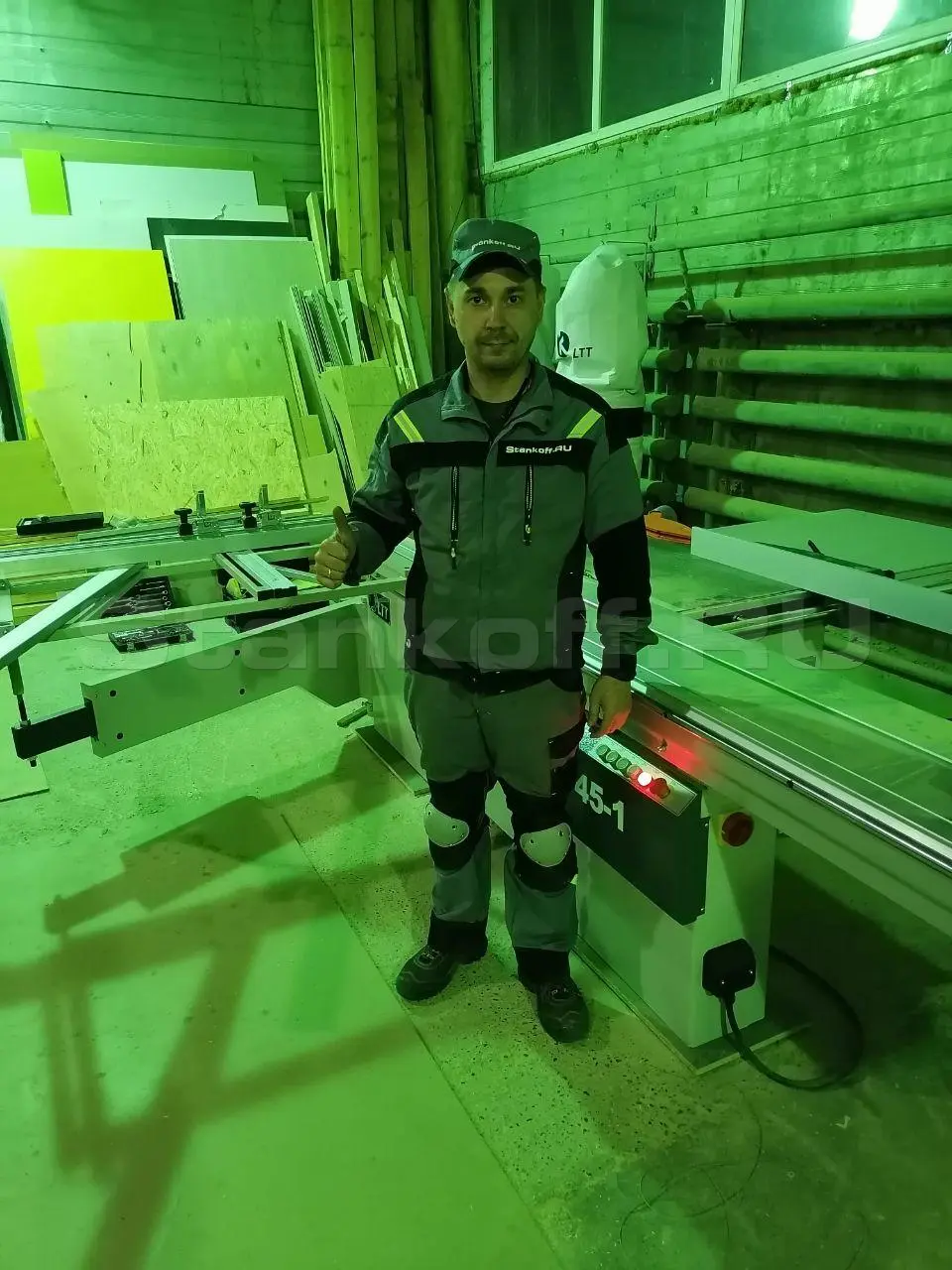

Y45-1 в Йошкар-Оле

Читать все статьи

Сопутствующие товары

Основные дисковые пилы

Подрезные дисковые пилы

Стандартные пылеулавливающие агрегаты

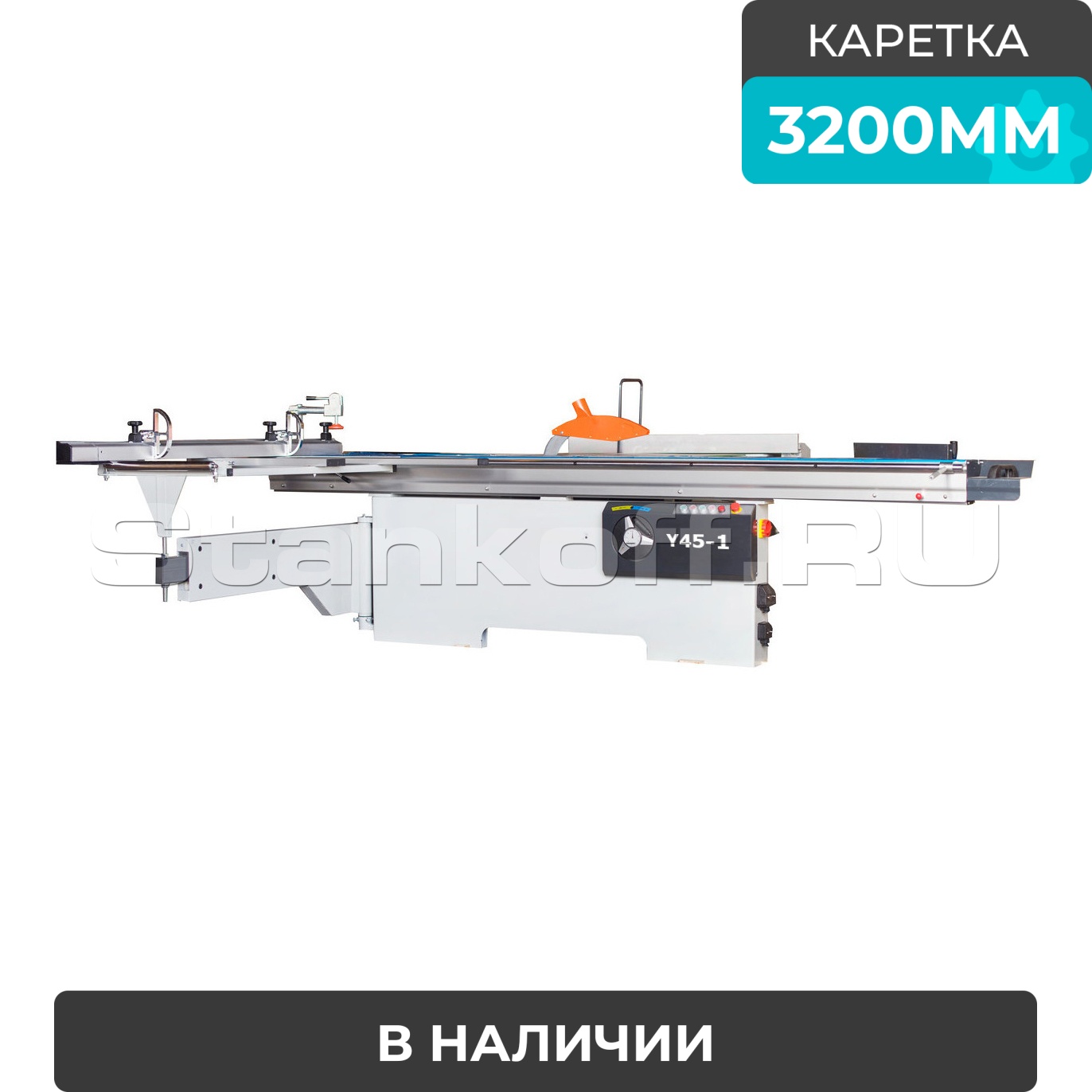

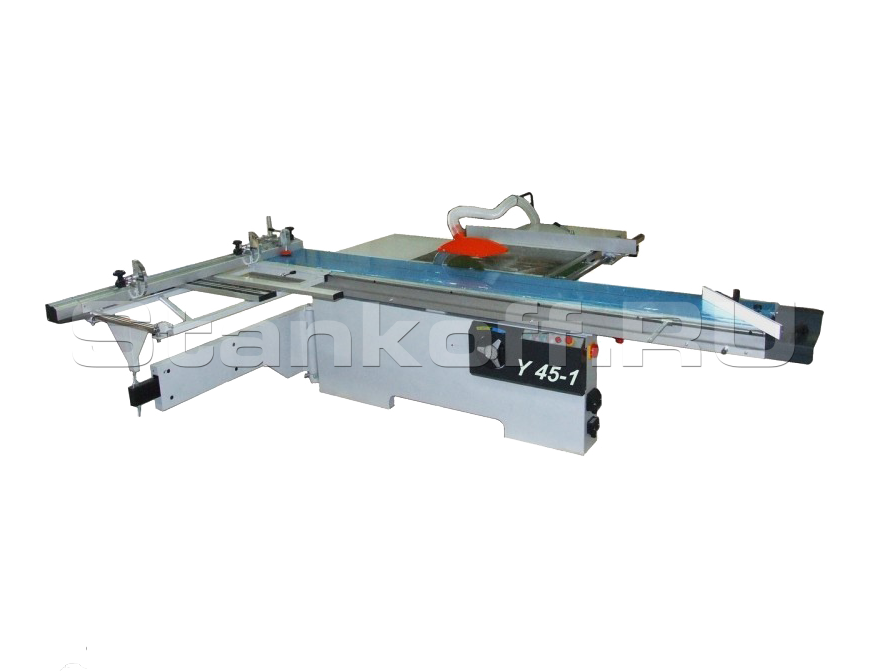

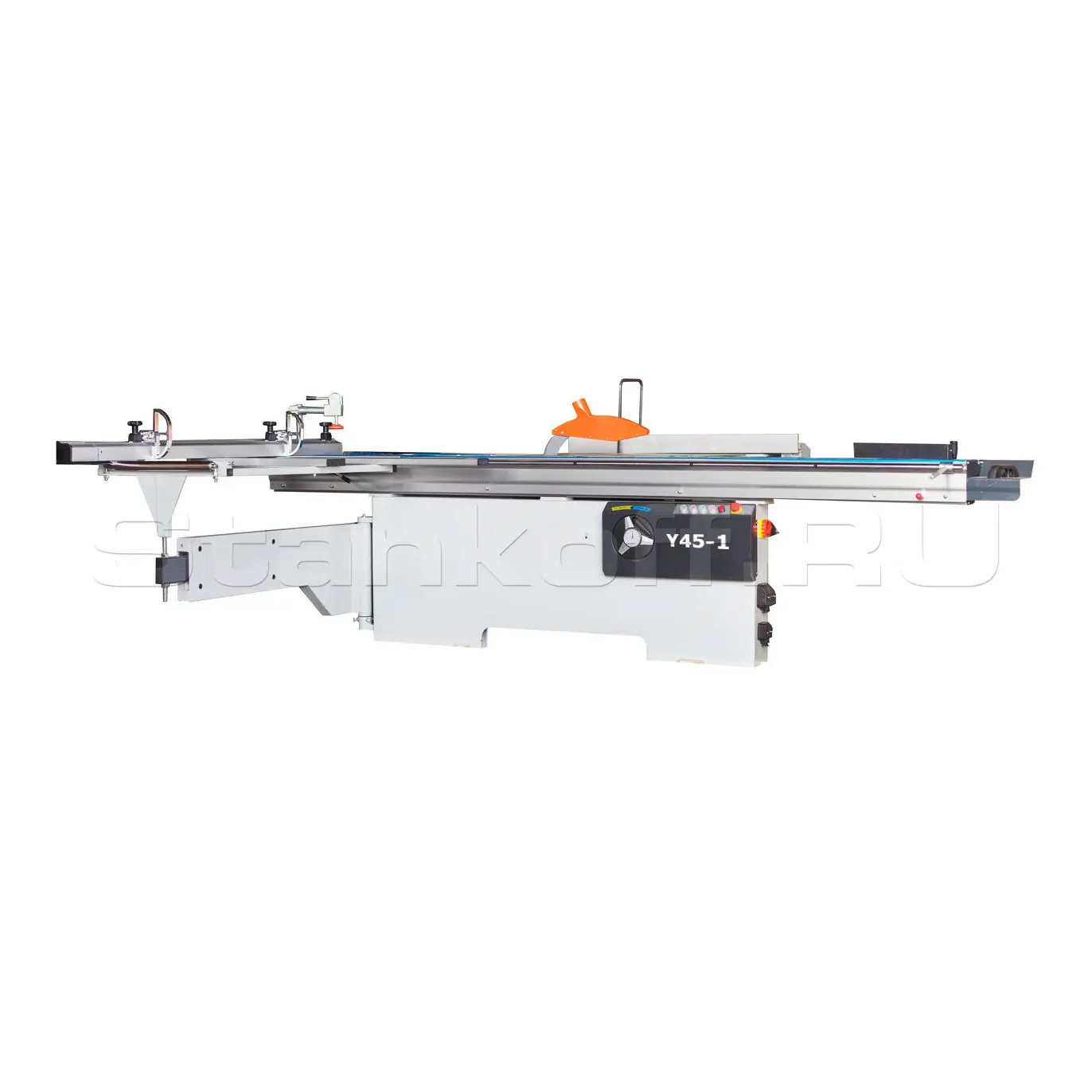

Форматно-раскроечный станок с наклоняемой пилой и подвижной кареткой на роликовых направляющих. Предназначен для штучного и пакетного раскроя плитных материалов, в т.ч. облицованных ламинатом. Станок спроектирован для использования в тяжелых условиях работы, отлично зарекомендовал себя в условиях крупносерийного и массового производства. Применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели.

Преимущества

Надежная алюминиевая роликовая каретка и широкий поперечный стол позволяют устанавливать и перемещать относительно пильного механизма листы большого формата;
Пильный механизм включает в себя два режущих узла основную пилу и подрезную пилу;
Подрезная пила имеет попутное вращения относительно подачи заготовки и за счет предварительного реза позволяет раскраивать ламинированные листы ДСП без появления сколов;
Многокамерная конструкция профилей обеспечивает высокую жесткость к скручиванию;
Направляющие ролики обеспечивают легкое и точное перемещение каретки;
Данная конструкция практически не требует ухода в процессе эксплуатации;

Особенности конструкции

Регулировка угла наклона пил в пределах от 0 до 45°
Отображение выбранного угла наклона пильного блока на стрелочном индикаторе
Надежная роликовая каретка длиной 3200 мм и шириной 370 мм
Износоустойчивые стальные направляющие каретки
Независимые приводы основной и подрезной пил мощностью 5,5 и 1,1 кВт соответственно
Высота пропила до 95 мм
Удобная регулировка подрезной пилы
Большой расширительный стол
Аспирационный кожух на расклинивающем ноже
Толкатель заготовок в комплекте

Схема обработки

Особенности конструкции

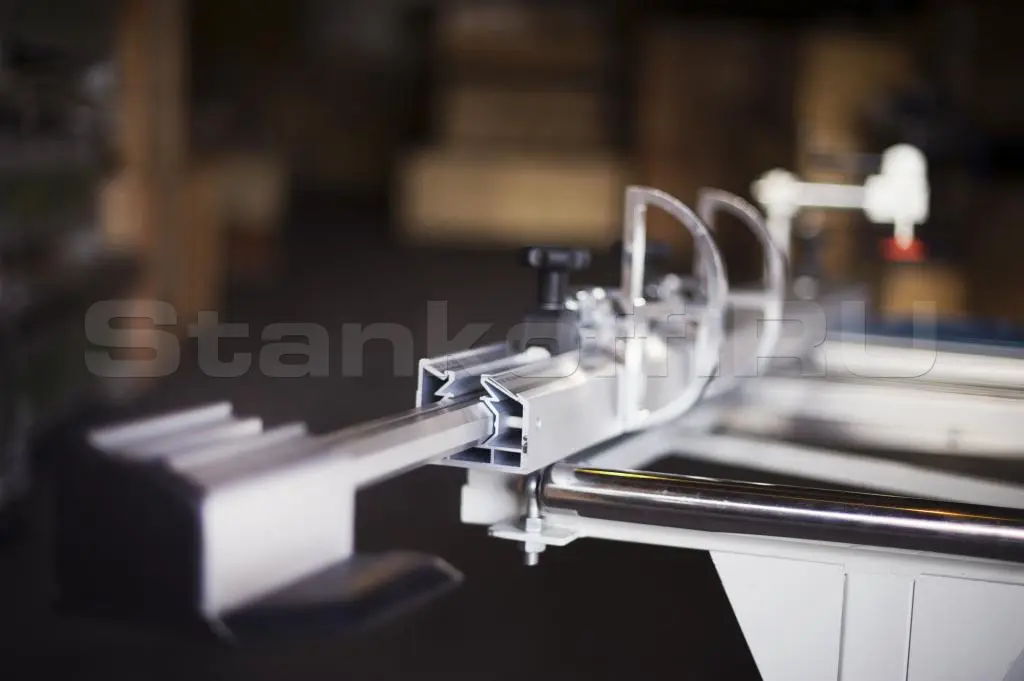

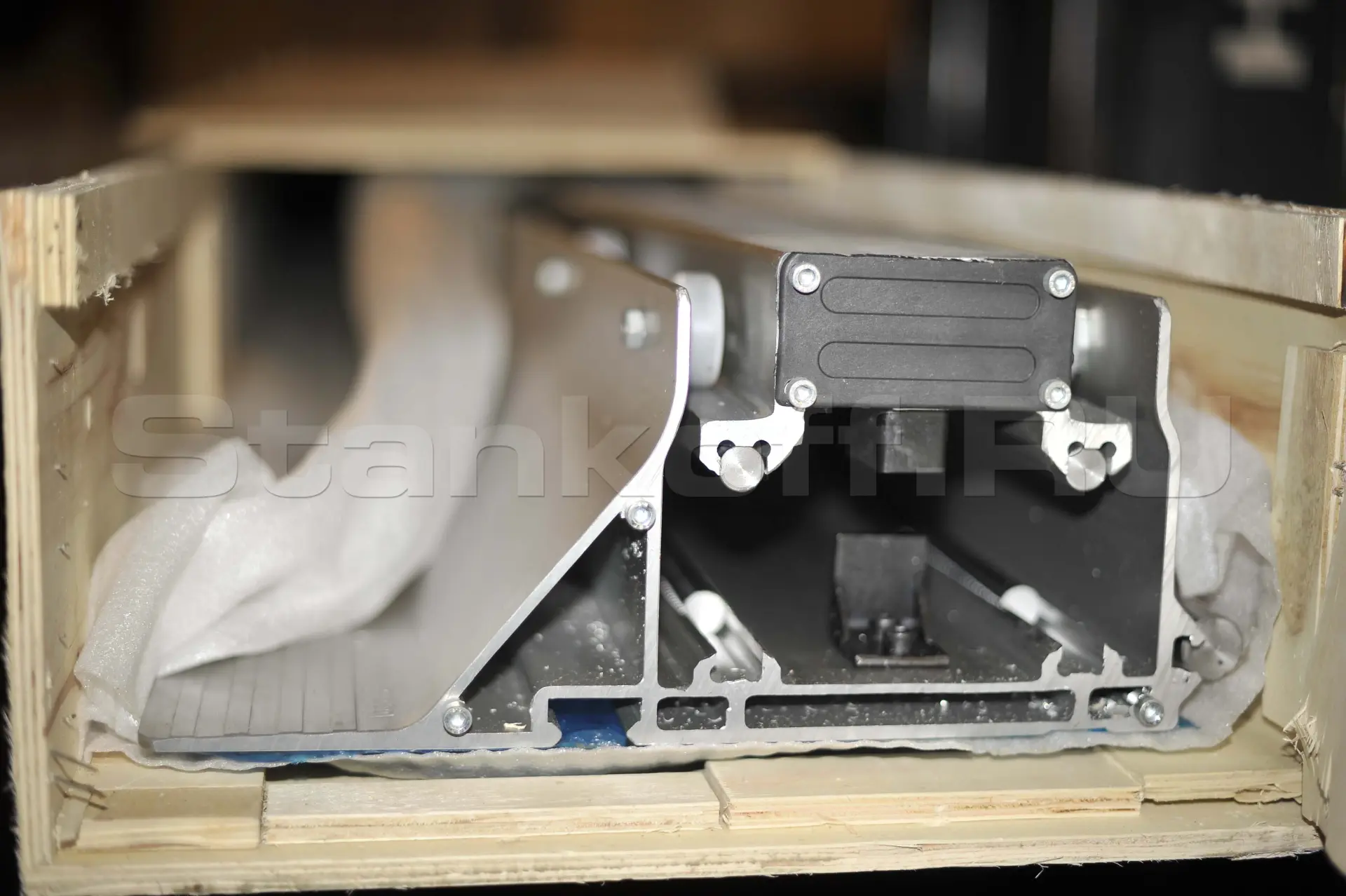

Роликовая каретка

Роликовая каретка из алюминиевого многокамерного профиля перемещается по стальным цилиндрическим направляющим. Благодаря такой конструкции достигаются:
• Легкость и плавность перемещения каретки
• Отличная точность раскроя
• Устойчивость к большим нагрузкам
• Хорошая жесткость на скручивание
• Долговечность
• Нетребовательность к обслуживанию
Большой стол каретки – 3200x370 мм – позволяет с легкостью работать даже с крупногабаритными панелями. Этому также способствует широкий дополнительный поперечный стол размером 900x650 мм.

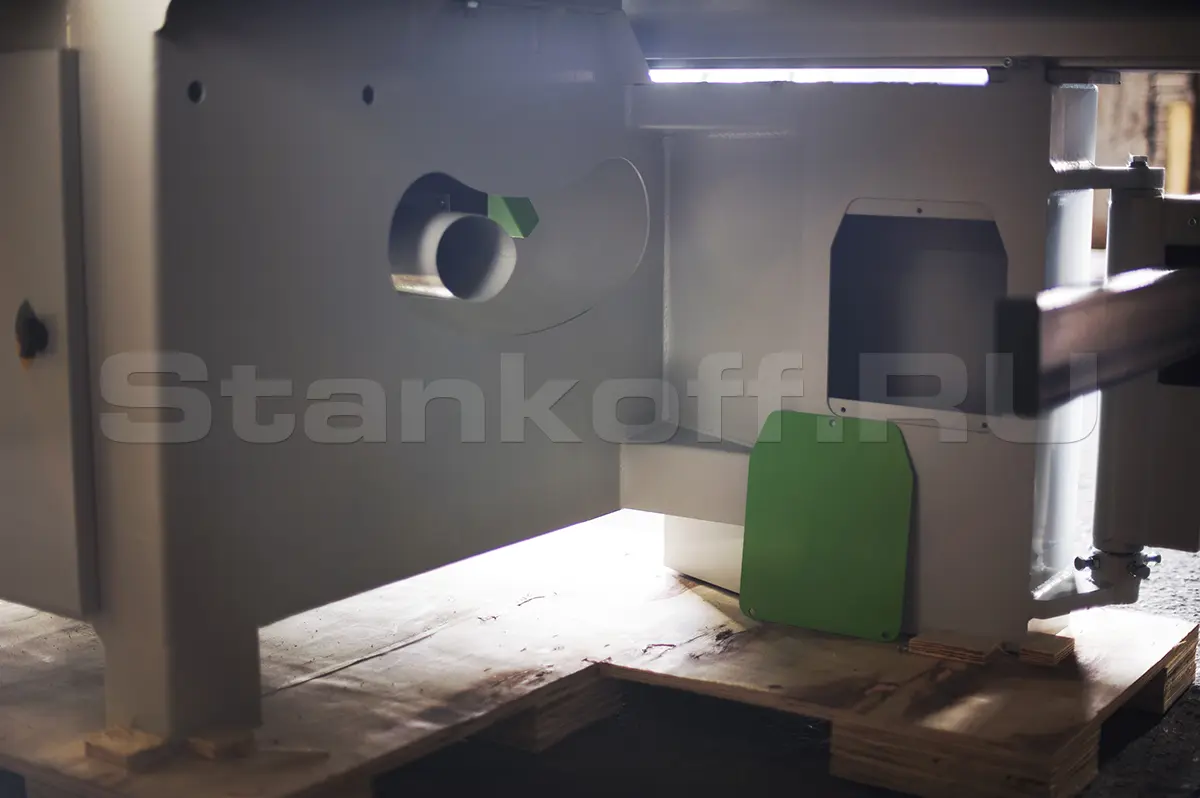

Станина

Станина станка сварная, имеет жесткую конструкцию и обладает большой массой, необходимой для обеспечения высокой точности раскроя и долговечности работы станка. Станина проходит термическую обработку для снятия внутренних напряжений в сварных швах.

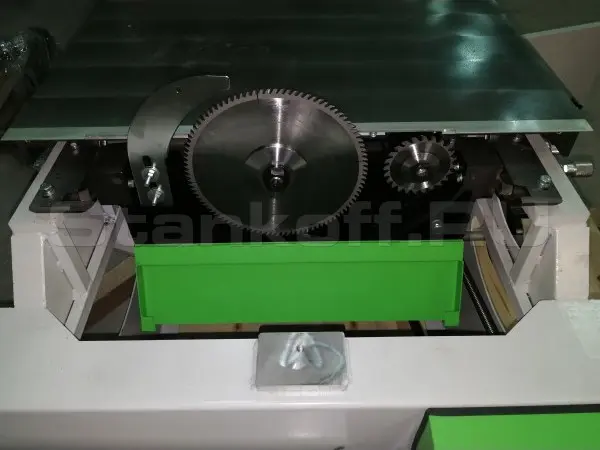

Пильный блок

Пильный узел размещается в жестком корпусе, обеспечивающим минимальный уровень вибрации для стабильной и точной работы узлов и механизмов. Пильный механизм включает в себя два режущих узла:включает:
• Основную пилу с пильным диском диаметром 300 мм
• Подрезную пилу с пильным диском диаметром 120 мм
Пильный блок наклоняется на угол до 45°, что позволяет создавать детали с наклонными торцами.
Подрезная пила имеет попутное вращения относительно подачи заготовки и за счет предварительного реза позволяет раскраивать ламинированные листы ДСП без появления сколов.
Для проведения обслуживания станка к пилам обеспечивается удобный доступ.

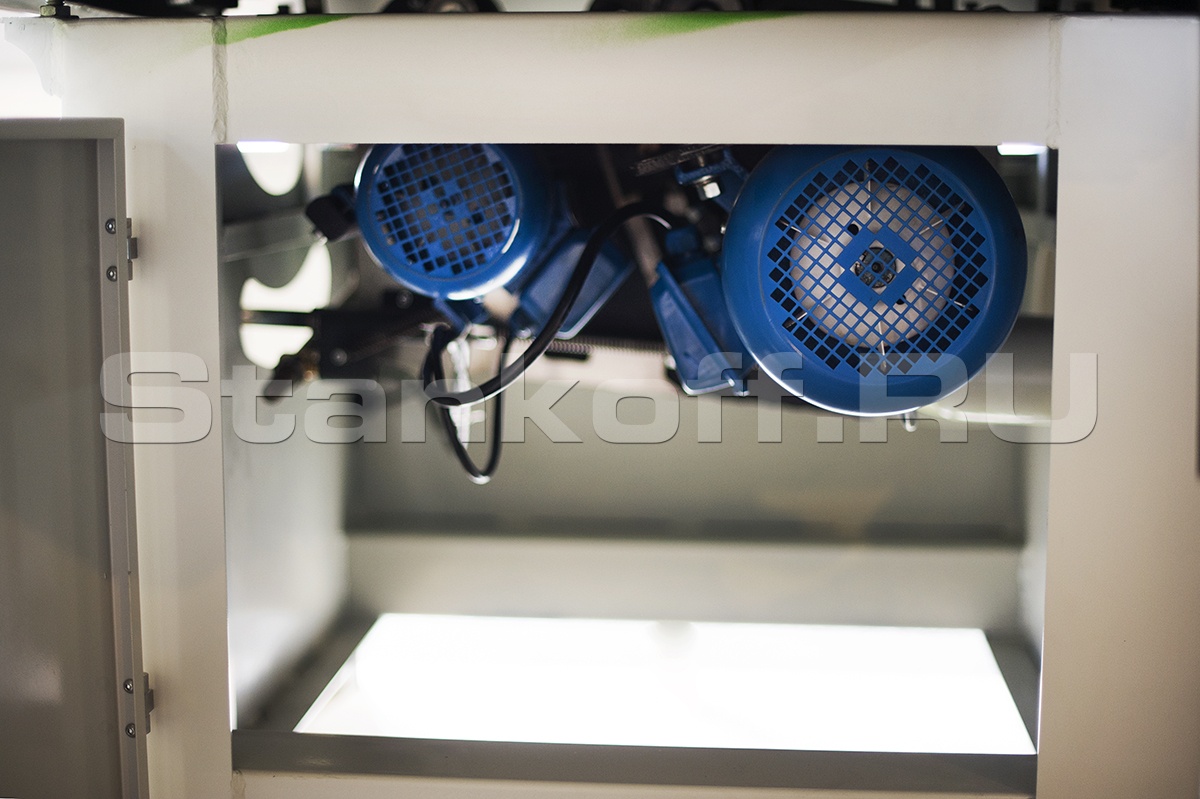

Электроприводы

Станок оснащен раздельными мощными приводами 5,5 кВт и 1,1 кВт на основную и подрезную пилы от независимых электрических двигателей, что позволяет обеспечить стабильное и точное функционирование обрабатывающих инструментов и защитить оборудования от перегрузок.

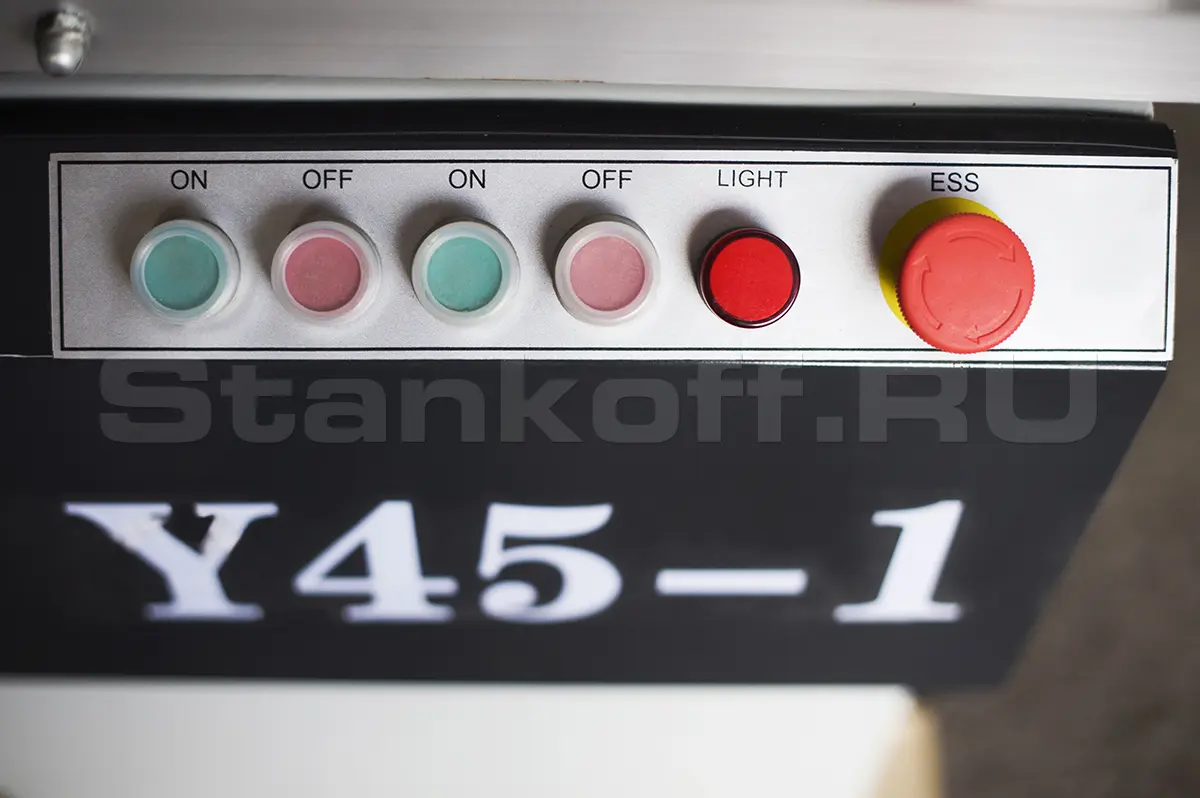

Панель управления

На простой, но удобной панели, расположенной справа на передней части станка, находятся основные органы управления.

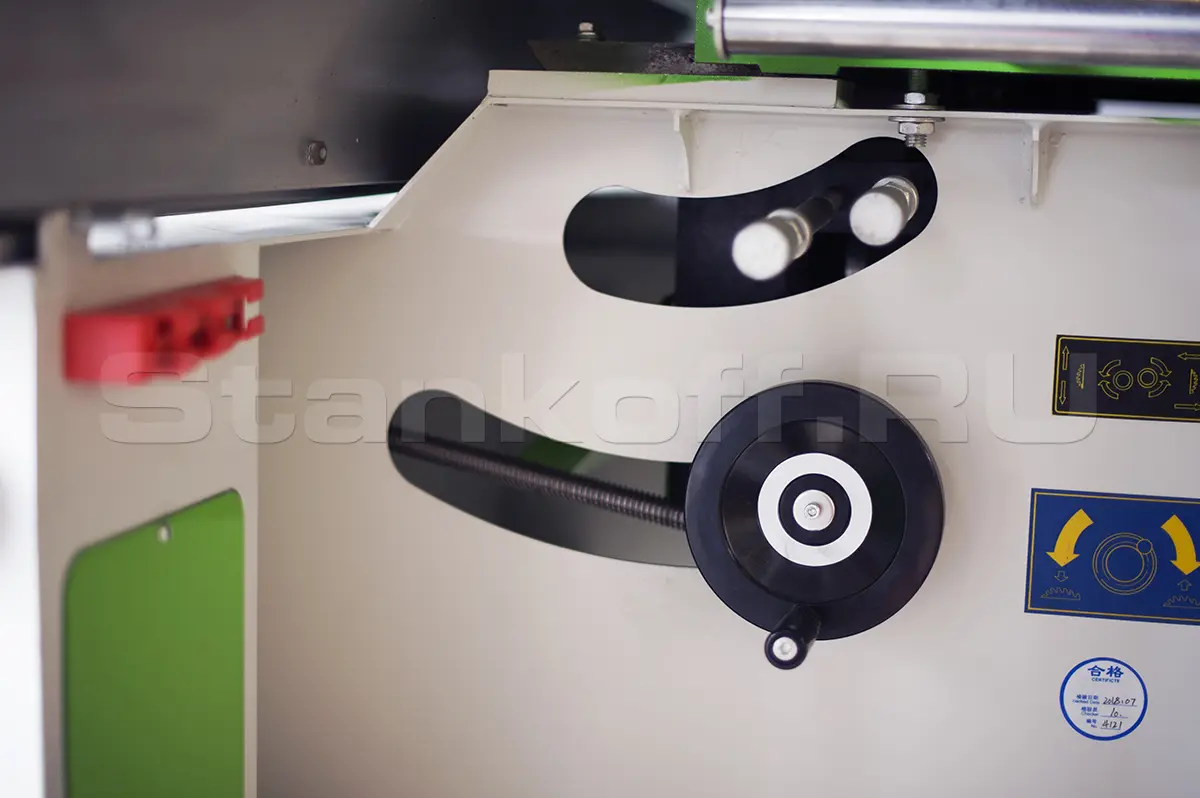

Наклон пильного узла

Маховик для регулировки наклона пильного узла со стрелочным индикатором выбранного значения угла позволяет осуществлять распил заготовки под углом 45 градусов.

Настройка пил

Настройка работы основной и подрезной пил на боковой стенке станка справа. Отличное качество раскроя облицованных деталей гарантировано наличием в базовой комплектации поставки подрезного устройства, оборудованного функцией точной настройки при помощи рукоятки, размещенной на поверхности станка. Правильная регулировка пильного узла позволяет достичь отсутствие сколов на краях ламинированных панелей.

Основная упорная линейка

Удобное размещение материала осуществляется посредством линейки телескопической конструкции, способной поворачиваться на угол от 90 до 45 градусов для раскроя материала под заданным углом.

Конструкция стола

Усиленная конструкция форматного стола на каретке позволяет надежно базировать крупногабаритные детали, что дает очень высокое качество и геометрию распила

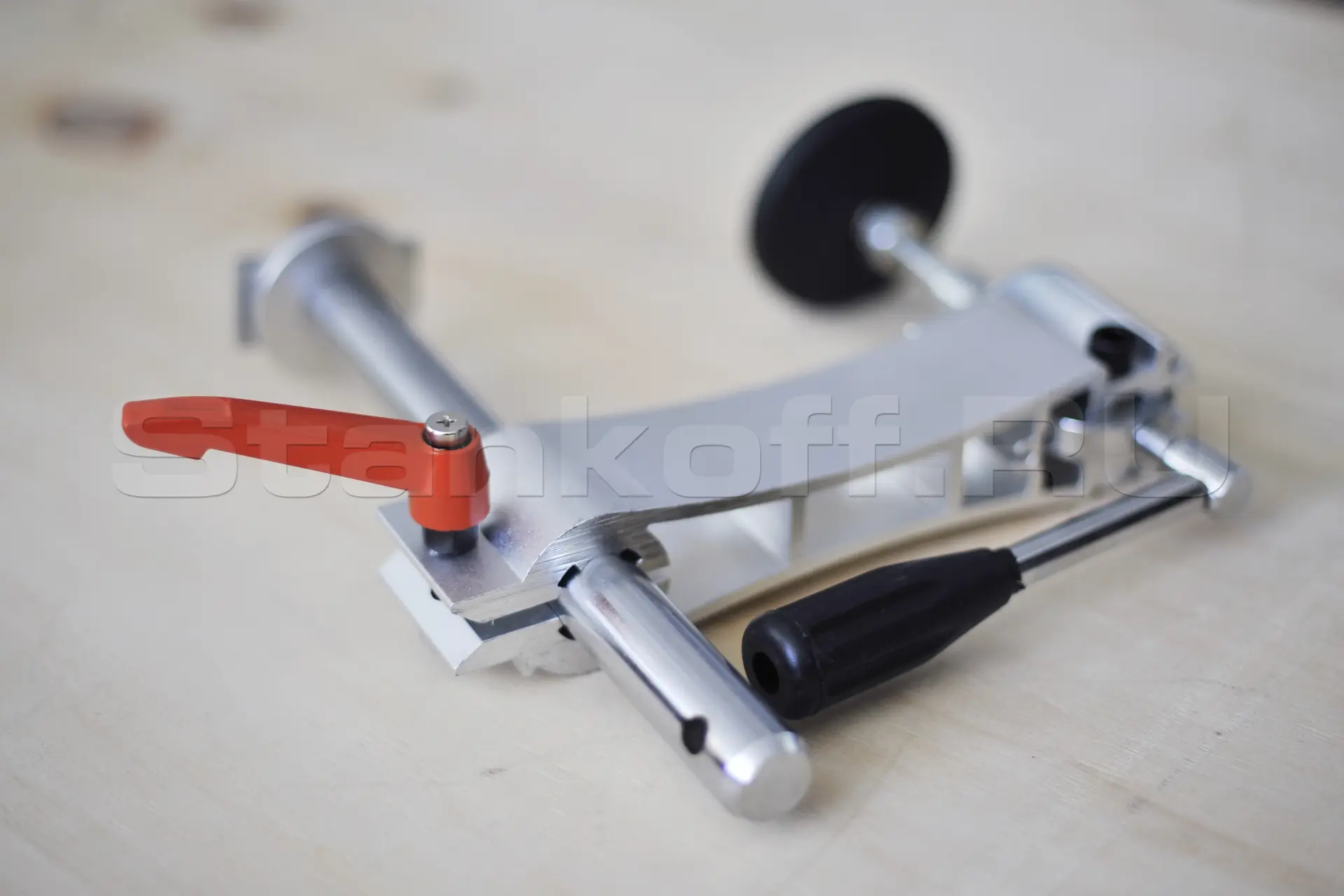

Эксцентриковый прижим

В стандартное оснащение станка включен эксцентриковый прижим, который позволяет быстро и надежно зафиксировать деталь на время пиления. За счет этого исключаются смещение и вибрация заготовок, что позволяет достичь высокого качества раскроя. Применение прижима особенно актуально при работе с большими тонкими панелями.

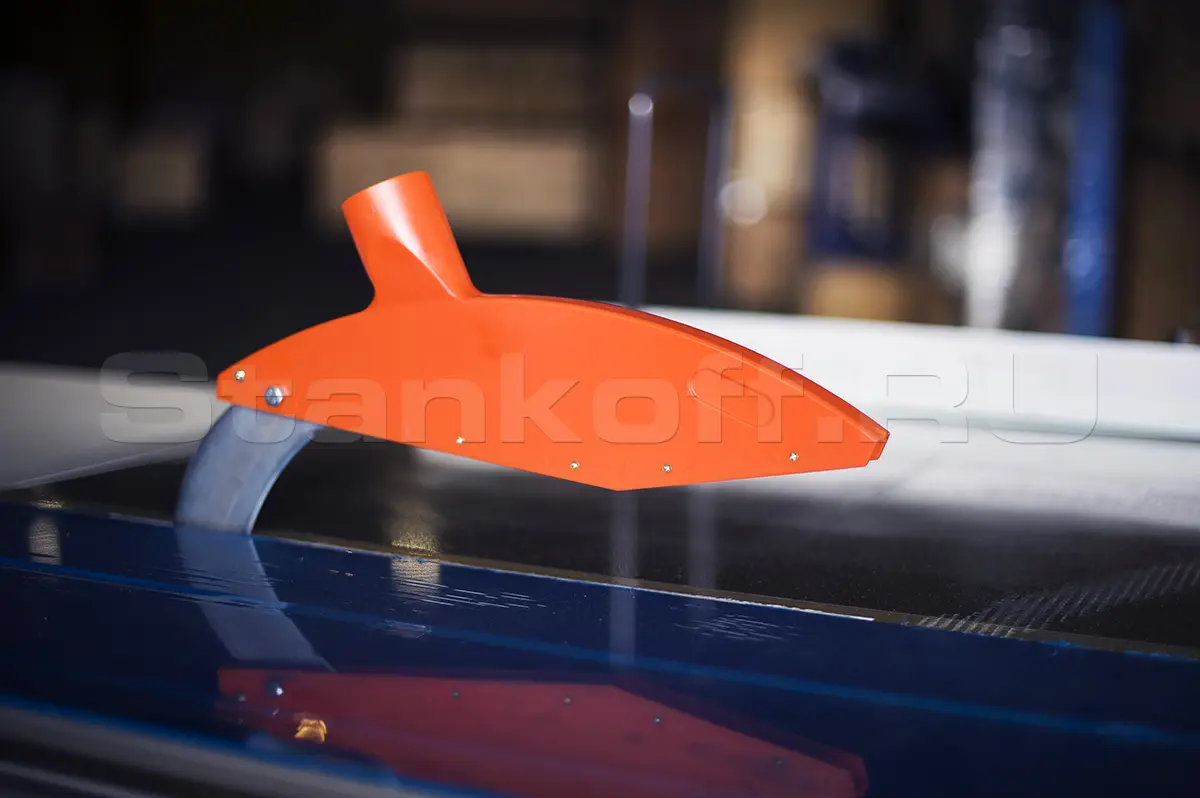

Защитный кожух

В стандартную комплектацию станка входит кожух защиты пилы с креплением на расклинивающем ноже.

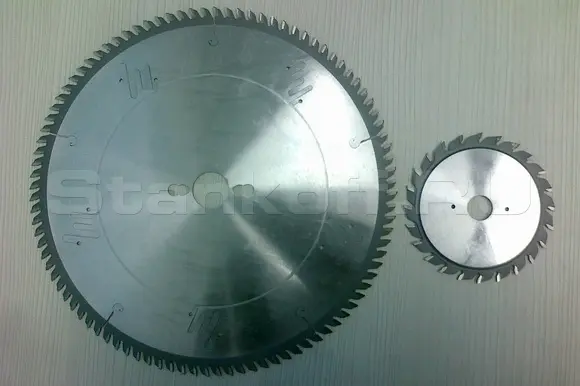

Комплект пил

В базовый комплект поставки станка входит комплект пил. Многокамерная конструкция профилей обеспечивает высокую жесткость к скручиванию.

Отсек для хранения комплектующих

В основании станка сделан отсек, в котором удобно хранить комплектующие и запчасти небольшого размера.

Упаковка

Каретка и станина станка упакованы в разные фанерные ящики, что полностью исключает повреждение во время транспортировки.

Страна изготовления: Китай

Тип каретки	Роликовая
Длина каретки, мм	3200
Ширина каретки, мм	370
Максимальная глубина пропила, мм	75
Максимальная глубина пропила при наклоне 45°, мм	55
Максимальная длина заготовки, мм	3200
Наклон пильного узла	0 - 45°
Длина рабочего стола, мм	900
Ширина рабочего стола, мм	650
Диаметр основной пилы, мм	300
Посадочный диаметр основной пилы, мм	30
Диаметр подрезной пилы, мм	120
Скорость вращения основной пилы, об/мин	4000; 6000
Скорость вращения подрезной пилы, об/мин	8000
Диаметр патрубков аспирации, мм	60
Количество патрубков аспирации, шт	1
Мощность электродвигателя основной пилы, кВт	5,5
Мощность электродвигателя подрезной пилы, кВт	1,1
Общая установленная мощность, кВт	6,6
Длина станка, мм	3500
Ширина станка, мм	3450
Высота станка, мм	900
Длина станка в упаковке, мм	2200
Ширина станка в упаковке, мм	1150
Высота станка в упаковке, мм	900
Длина подвижной каретки в упаковке, мм	3450
Ширина подвижной каретки в упаковке, мм	440
Высота подвижной каретки в упаковке, мм	220
Вес нетто, кг	680
Вес брутто, кг	720
