Термоупаковочная ручная машина ТМ-1Р

Ручная термоупаковочная машина ТМ-1Р подходит для групповой упаковки в полиэтиленовую пленку продукции пищевой, косметической и прочих отраслей промышленности. Продукция может находиться в единичной упаковке из металла, стекла, пластика или бумаги. Данная машина имеет простую, надежную конструкцию, небольшие габариты и стоимость.

Размер упаковываемой продукции стандартный и составляет 350 х 450 х 360 мм. Помещений в термоусадочную полиэтиленовую оболочку защищает продукцию от загрязнения, намокания и вскрытия в процессе транспортировки и хранения, придает ей презентабельный вид. Пленка не скрывает фирменную этикетку, так что продукция может поставляться на продажу в таком виде. Если упаковка была вскрыта, то это хорошо заметно, поэтому снижает вероятность хищения продукции со склада. Загрузка продукции осуществляется вручную, но ее подача в термокамеру, обработка и подача на приемный рольганг автоматизированы. Машина экономична при покупке и эксплуатации, удобна, проста в обслуживании и надежна.

Комплект ТМ-1 Р состоит из модуля термоножа, термотоннеля, приемного рольганга с системой охлаждения готовой продукции.

1. Термонож опускается вручную и удерживается за счет электрического магнита, осуществляя пайку двух швов и разрез между ними. Исполнительные механизмы возвращают термонож в исходное положение.
2. Последующие упаковки сталкивают предыдущие на транспортер термотуннеля, проходя между регулируемыми направляющими.
3. В термотуннеле осуществляется термоусадка, за счет конвекции разогретого воздуха, температура которого поддерживается автоматически.
4. Приемный рольганг с узлом охлаждения готовой упаковки.

• Простота в установке и надежность в эксплуатации;
• Небольшие габариты;
• Низкое энергопотребление;
• Регулировка температуры в камере;
• Экономия на расходных материалах;
• Упаковка широкого диапазона продуктов и товаров.

• На группирующий стол выкладывается продукция.
• Оператор в ручную продвигает группу с подготовительного стола через полотно термоусадочной пленки на упаковочный стол.
• Опускает термонож в нижнее положение, рабочая и ответная часть термоножа производят обрезку и сварку термоусадочной пленки.
• Исполнительные механизмы возвращают термонож в исходное положение и можно выкладывать на группирующий стол следующую группу продукции.
• При необходимости цикл повторяется.

• Следующая группа продукции продвигает предыдущую с упаковочного стола на конвейер термотоннеля.
• В термотоннеле группа движется по конвейеру и происходит усадка пленки.

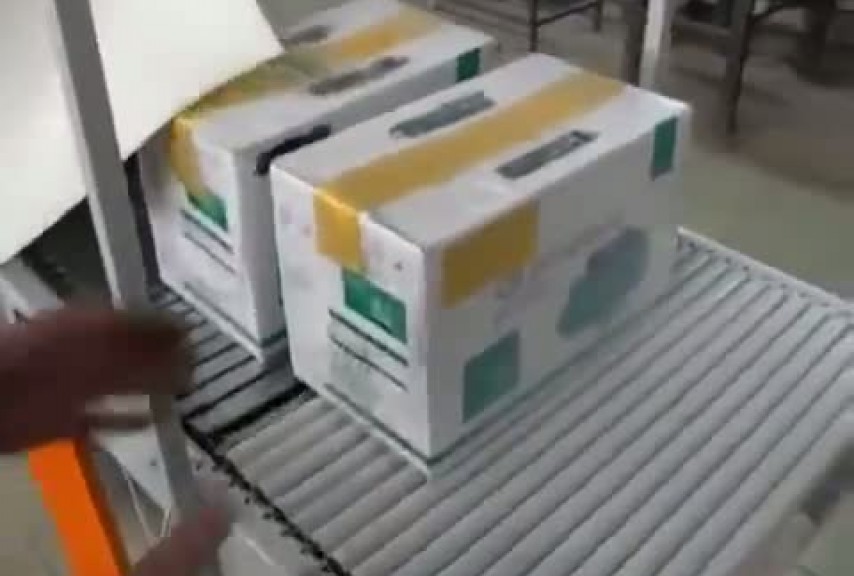

• Из термотоннеля упакованная группа поступает на приемный рольганг с охлаждающим вентилятором, остывает, снимается оператором.
