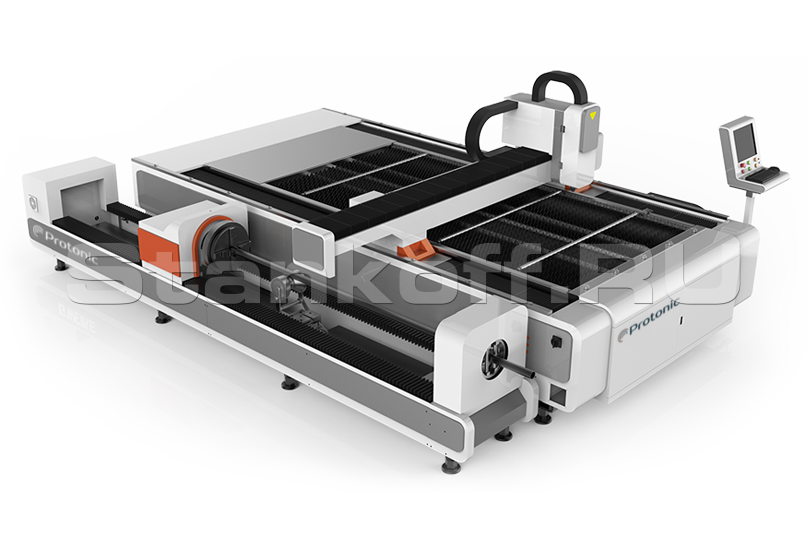

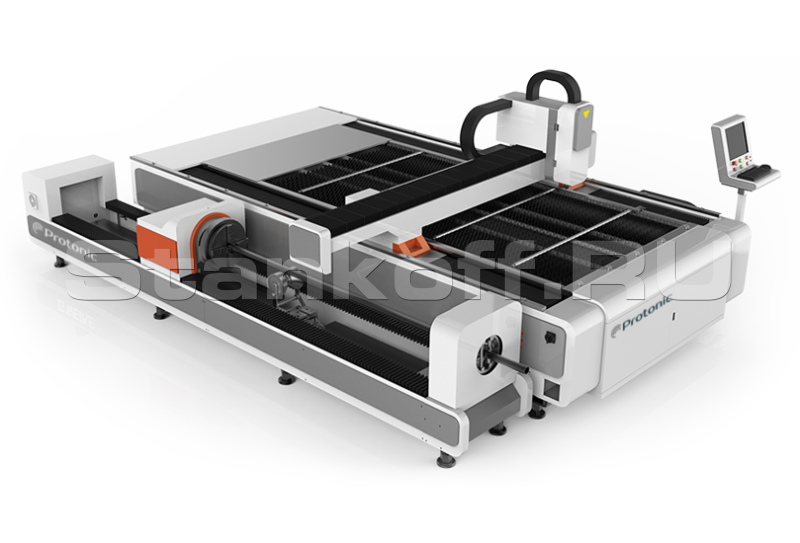

Современный станок лазерной резки металлических листов и труб с оптоволоконным лазерным излучателем и электронной системой управления ЧПУ. Широко используется в различных отраслях промышленности - авиации, судостроении, автомобилестроении, приборостроении, раскрое металла, рекламе и пр.

Преимущества

Экономия пространства и финансовых затрат на 50% за счет объединения установки для раскроя листовых металлов и трубореза в одном станке.
Высокоэффективный оптический путь с низкими потерями, высокая скорость резки.
Высокая адаптивность, возможность резки неровных поверхностей за счет авто-фокусировки.
Узкий качественный рез, без термической деформации за счет малой зоны нагрева.
Чистая поверхность после резки, не требующая дальнейшей обработки.
Высокая точность резки, позволяет изготавливать прецизионные изделия без дальнейшей обработки.
Системы защиты и отказоустойчивости обеспечивают безотказную работу в 3 смены.
Каркасная конструкция, прошедшая через процедуру высокотемпературного отжига, обеспечивает точную работу без деформации.
Система автосмазки, а также системы пыле- и дымоудаления.
Профессиональное и легкое в использовании программное обеспечение для лазерной резки, которое может обработать все типы рисунков и кодов формата CAD, CorelDRAW, plt, AI,dxf и т.д.

Комплектация

Режущая головка	Raytools (Швейцария)
Зубчатые передачи «шестерня-рейка»	Atlanta (Германия)
Высокоточные направляющие	X 25 мм; Y 35 мм HIWIN (Тайвань)
Приводы по осям X, Y	Yaskawa (Япония)
Привод по оси Z	Panasonic (Япония)
Драйверы управления двигателями	Yaskawa (Япония)
Редуктор	Neugart (Германия)
Источник излучения	IPG
Система ЧПУ и софт	Cypcut (Китай)
Поддерживаемые форматы	PLT, AI, DXF, DST, BMP
Водяное охлаждение - чиллер	Tongfei (Китай)
Электрические элементы	Schneider (Франция)/ Siemens (Германия)
Пневматические элементы	AIRTAC (Тайвань) / SMC (Япония)

Особенности конструкции

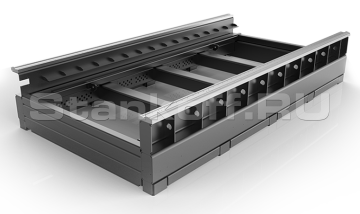

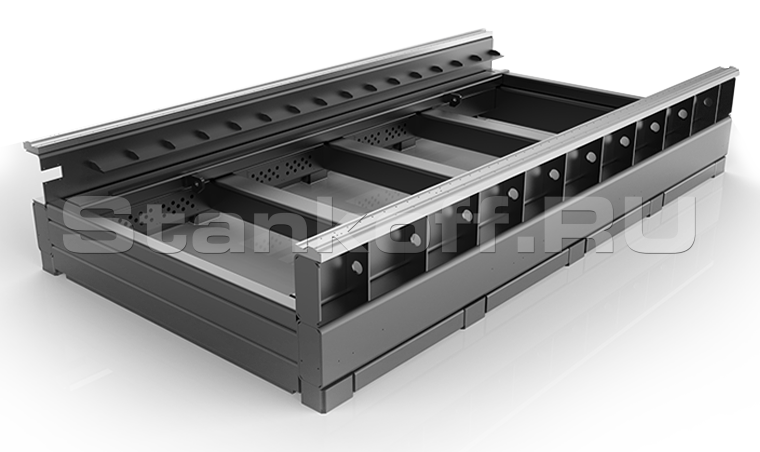

Сегментированная прямоугольная сварная станина

Внутренняя конструкция станины имеет сотовую структуру и сварена из нескольких прямоугольных труб. Данная конструкция была перенята из сферы авиастроения. Ребра жесткости повышают устойчивость станины и ее прочность на растяжение. Высокая прочность, устойчивость станины, обеспечивающие 20 лет работы без перекосов и деформации. Толщина стенок станины 10 мм. Вес станины 4500 кг.

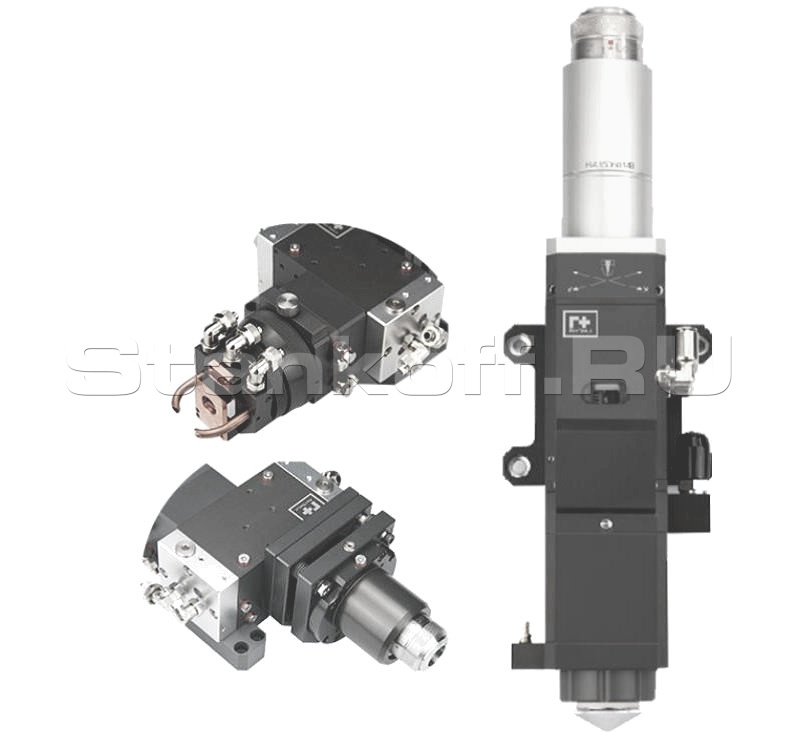

Режущая головка RAYTOOLS

1. Лазерная головка с автофокусом.
Для автоматизированного выбора толщины резки. Автоматическая фокусировка в 10 раз быстрее ручной.
2. Увеличенный диапазон регулировки.
Диапазон регулировки -10 мм~ +10 мм, точность 0,01 мм, подходит для металлических пластин 0 ~ 20 мм.
3. Длительный срок службы.
Коллиматорная и фокусная линзы имеют систему водяного охлаждения, понижающую температуру режущей головки, тем самым продляя срок ее жизни.

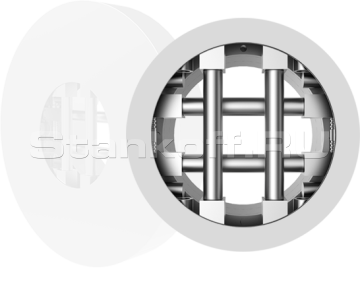

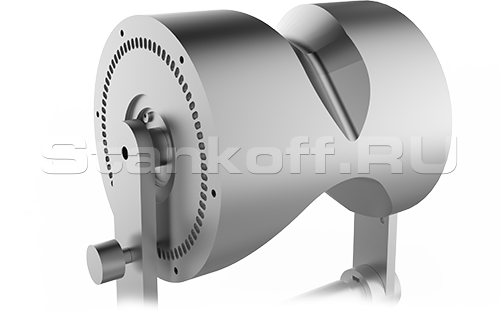

Зажим

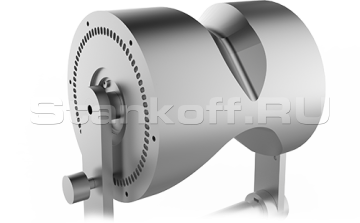

Электрические зажимы труб на патронах могут центрироваться автоматически. Диапазон регулировки по диагонали 20-200 мм.

Автоматическая система поддержки трубы

Система поддержки трубы позволяет обрабатывать трубы большой длины без их деформации.

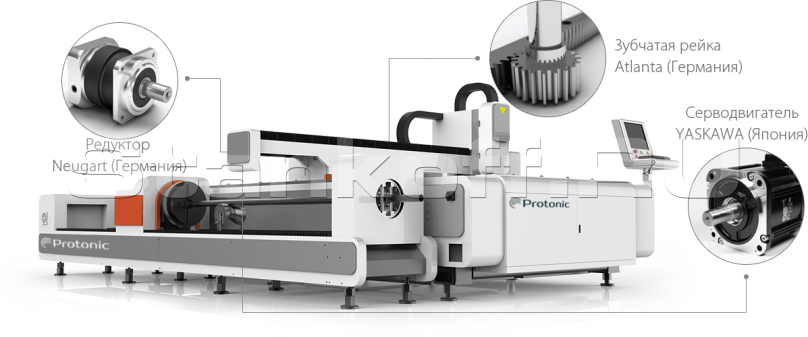

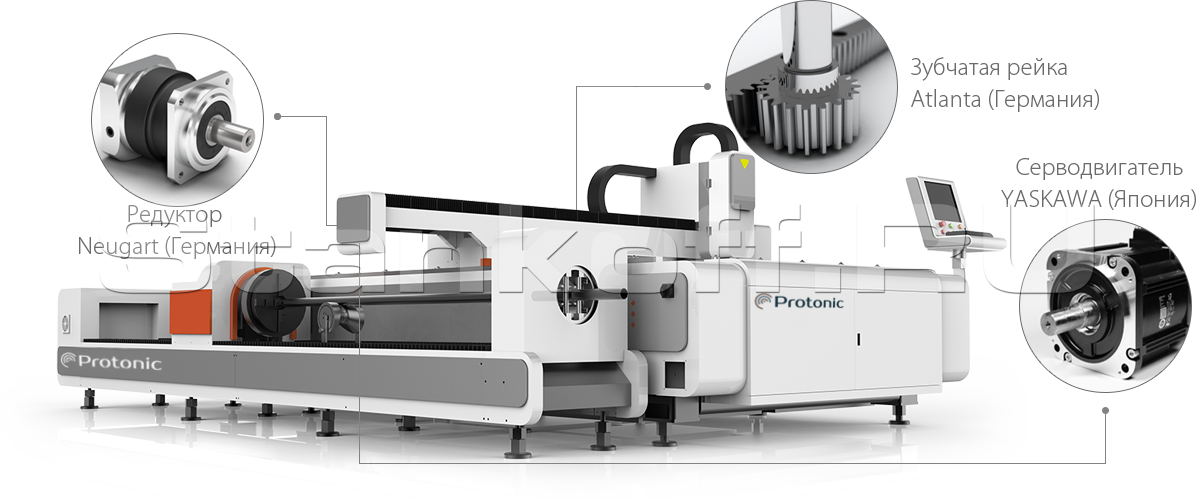

Система передач и привод

НЕМЕЦКОЕ КАЧЕСТВО

Станок оснащен немецкими зубчатыми передачами «шестерня-рейка» Atlanta, японским сервоприводом Yaskawa и немецким редуктором Neugart. Точность позиционирования станка достигает 0,02 мм, ускорение резки 1,5G. Срок службы более 10 лет.

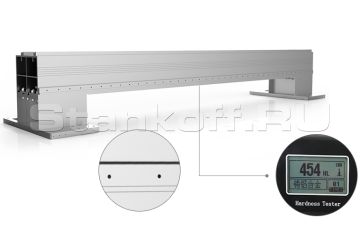

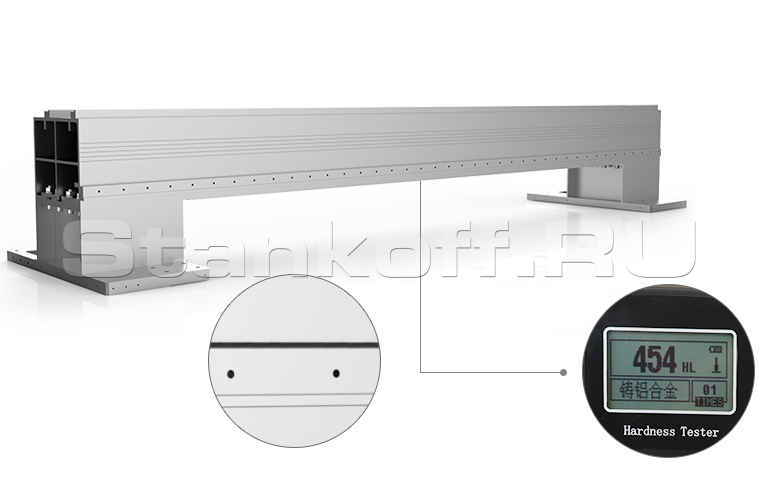

Потрал 3-го поколения из авиационного алюминия

Портал 3-го поколения изготовлен с применением авиационных технологий в сфере металлообработки и сформирован прессованием 4300 тонн. Благодаря таким преимуществам авиационного алюминия, как хорошая твердость, легкий вес, устойчивость к коррозии и окислительным процессам, низкая плотность, скорость обработки значительно возрастает.

Портал 1-го поколения

Стальной портал 1-го поколения характеризуется низкой скоростью работы и высокой тяжестью.

Портал 2-го поколения

Алюминиевый портал 2-го поколения характеризуется недостаточной прочностью из-за наличия структурных микрощелей. Склонен к быстрой деформации.

Портал 3-го поколения

Портал 3-го поколения из авиационного алюминия характеризуется высокой прочностью и легкостью конструкции. Высокая скорость резки и долговечность станка без деформации.

Дополнительные опции

Кабинетная защита	для источников излучения от 2 кВт.
Сменный стол	равный размеру основного рабочего стола.
Модуль обработки труб	увеличенный до 6 000 мм.

Расходники

Наименование	Характеристики	Срок службы, часы	Кол-во, шт/год
Защитное стекло	Диаметр: 30 мм, толщина: 5 мм	300	7
Сопло	1; 1,5; 2; 2,5; 3 мм	1000	2
Керамическое кольцо	Стандартное	1000	2
Фокусирующая линза	Стандартное	2000-4000	1
Коллиматорная линза	Стандартное	2000-4000	1

Таблица зависимости скорости резания от выходной мощности волоконного лазера, используемых газов, вида материала и толщины заготовки.

Мощность источника		500Вт	750Вт	1000Вт	1500Вт	2000Вт	3000Вт	4000Вт	6000Вт
Материал / Газ	Толщина, мм	Скорость, м/мин
Углеродистая сталь (Кислород)	1	8	9	10	22	26	34	38	42
	2	4	5	6,2	6,8	7,2	7,5	7,8	8,2
	3	2,6	2,8	3	3,6	4	4,4	5	5,5
	4	1,6	1,8	2,2	2,8	3,2	3,8	4,4	5
	5	1	1,4	1,8	2,4	2,8	3,2	3,4	3,6
	6		1	1,6	2	2,4	2,8	3,2	3,4
	8		0,8	1,2	1,4	1,6	2,2	2,6	3
	10			0,8	1	1,2	1,6	2	2,4
	12				0,8	1	1,4	1,8	2
	14				0,6	0,7	1	1,2	1,3
	16					0,6	0,8	1	1,1
	18						0,7	0,9	1
	20						0,6	0,8	0,9
	22						0,5	0,7	0,8
	24							0,4	0,6
	26								0,4
		500Вт	750Вт	1000Вт	1500Вт	2000Вт	3000Вт	4000Вт	6000Вт
Нержавеющая сталь (Азот)	1	12,4	18,5	23,8	26,4	30	34	38	41,4
	2	4,7	5,1	10,8	11,9	12,7	15,4	24,4	28,6
	3	0,7	1,2	2,3	4,1	6,1	8,6	12,8	15,8
	4		0,8	1,3	2,2	4,2	5,5	7,4	9,4
	5			0,7	1,2	2	4,3	5,1	6
	6				1	1,8	3,1	3,8	4,7
	8					0,9	2	2,4	3,3
	10						0,8	1,1	1,3
	12						0,5	0,7	1,1
	14							0,6	0,8
	16								0,6
		500Вт	750Вт	1000Вт	1500Вт	2000Вт	3000Вт	4000Вт	6000Вт
Алюминий (Азот)	1	5,2	6,4	8,4	16	22	34	38	42
	2		2,2	3,4	6,6	8,4	15	21	25,5
	3			1,4	3,8	5,5	7,6	11,5	14,6
	4				1,4	2,6	4	5,2	5,8
	5					1,7	3,3	4,4	4,9
	6					0,9	2,1	3,4	4,1
	8						0,9	1,3	2
	10						0,6	1,1	1,7
	12							0,5	0,8
	14							0,4	0,6
	16								0,5
		500Вт	750Вт	1000Вт	1500Вт	2000Вт	3000Вт	4000Вт	6000Вт
Медь (Азот)	1	5,2	6	8	12	14	22	26	32
	2		1,8	3,2	4	6	8	10	12
	3			1	2,2	3,4	5,2	6	6,4
	4				1,4	1,8	4	4,8	5,4
	5					1,2	1,8	2,6	3,2
	6					0,6	1,4	1,8	2,2
	8						0,6	0,9	1,2
	10							0,4	0,6
	12								0,4

Области применения

Машиностроение и кораблестроение
Производство электрооборудования
Производство торгового и пищевого оборудования
Рекламно-сувенирное производство
Аэрокосмическое производство

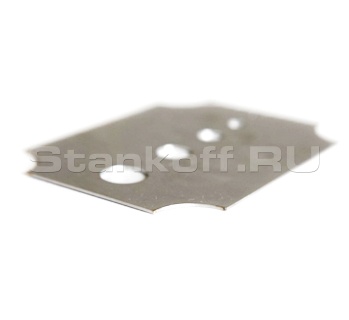

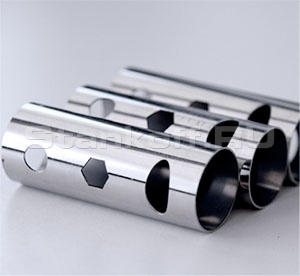

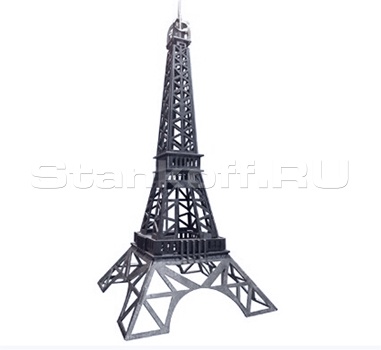

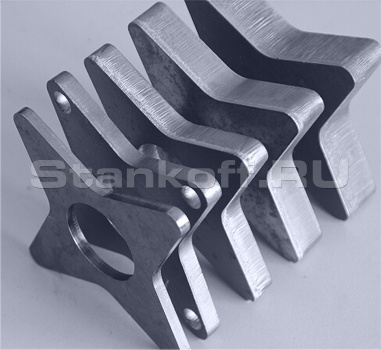

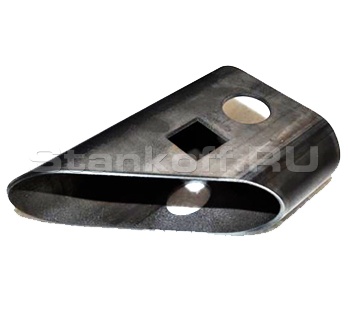

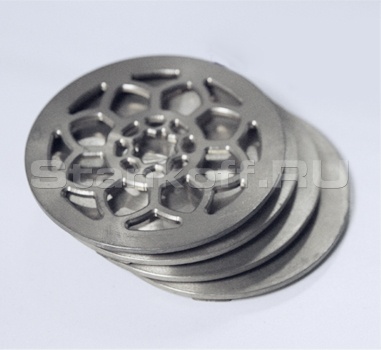

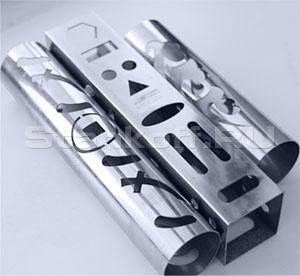

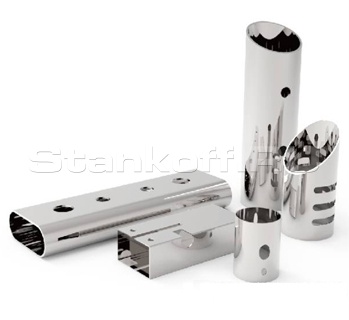

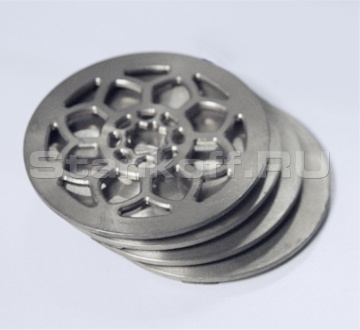

Получаемые изделия

Производитель: G.Weike

Родина бренда: Китай

Мощность лазера	700 Вт
Лазерный источник	IPG
Длина волны	1060 Нм
Обрабатываемая площадь листовых металлов(X,Y,Z), мм	3000x1500x120
Наружный диаметр труб, мм	20-200
Длина труб, мм	3000
Макс. скорость холостого хода	100 м/мин
Ускорение	1-1.5G
Точность позиционирования (X,Y,Z)	0,02 мм
Смена паллет (опция)*	15 с
Питание	380В/50Гц/60Гц/60А
Мощность сервоприводов	ось X - 850 Вт, ось Y - 2х1800 Вт, ось Z - 750 Вт
Потребляемая мощность	< 15 кВт
Вес станка	7800 кг
Габариты	8540×3580×2150 мм
