Автоматический окрасочный станок для погонажа Рапида-250/4

Проходной окрасочный станок Рапида-250/4 предназначен для автоматической непрерывной окраски плоских и профильных (рельефных) изделий (любые погонажные изделия, багет, наличник, плинтус, рейки, элементы полов и перекрытий), путем распыления ЛКМ автоматическими краскораспылительными пистолетами.

Окрасочный станок позволяет наносить на изделия шпаклевки, грунтовки, эмали, краски, лаки как на водной основе, так и на основе растворителей.

Изделия подаются в окрасочную камеру и выдаются из неё ленточным конвейером. Окрасочные пистолеты при входе изделия в зону окраски включаются, а при выходе изделия – отключаются раздельно, автоматически, с заданными интервалами для каждого пистолета.

При этом происходит непрерывный перенос ЛКМ на изделие с трех сторон под постоянным и оптимально заданным углом распыления.

Всеми функциями устройства управляет контрольная система на базе программируемого логического контроллера, оборудованная широким дисплеем.

• Износоустойчивая лента Nitta (Голландия);
• Датчик наличия деталей в зоне покраски фотооптического типа;
• Система сбора покрасочного материала позволяет использовать его вторично;
• Система управления станком PLC, встроенная в станок;
• Цветной Touch-Screen дисплей управления;
• Управляемая задержка времени включения и отключения пистолетов на каждой из линий;
• Регулировка скорости подачи с дисплея пульта управления;
• Фильтры из нетканного материала в шкафу аспирации;
• Электронный учет окрашенных изделий (в шт и в пог. метрах);
• Регулятор давления и фильтр очистки (блок подготовки) входящего воздуха;
• Регуляторы давления факела распыла каждого пистолета;
• Пневмооборудование Camozzi (Италия), FESTO (Германия), обеспечивает раздельное отключение и регулирование давления в напорной магистрали каждого из пистолетов.

Отсутствует зависимость от профессиональных маляров – достаточно одного опытного технолога для настройки и оператора станка для постоянной работы.

Проходной окрасочный станок Рапида-250/4 является универсальным оборудованием для окраски изделий любым методом нанесения ЛКМ: пневматический низкого давления, HVLP, AirMix, высокое давление.

В комплект входит мембранный диафрагменный насос Graco (США) или Binks (Великобритания) с передаточным отношением 1:1. Модели насосов BINKS DX или Graco Triton.

Диафрагменные насосы BINKS DX и Graco Triton специально разработаны для применения в технологии окраски и предназначены для перекачки большого объема материала при низком давлении сжатого воздух. Особенностью насосов является надежная, стойкая к агрессивным средам, прочная конструкция, состоящая из модульных,  воздушных и материальных секций.

Насосы стабильно обеспечивают заданное давление без каких-либо пульсация благодаря встроенному регулятору давления ЛКМ.

Комплектация насосов BINKS DX или Graco Trito:

• Диафрагменный мембранный насос (материал алюминий)
• Регулятор давления входящего воздуха
• Регулятор давления и гаситель пульсаций материала
• Заборный шланг с фильтром
• Шланги подачи материала в краскопульты
• Стойкие к агрессивной среде фитинги и краны
• Фильтр ЛКМ

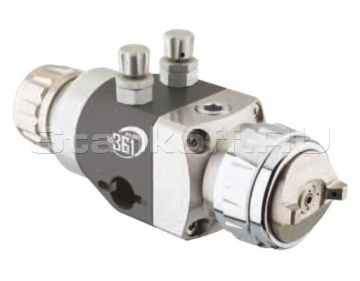

В комплект входит 4 (6) автоматических пневматических краскопульта низкого давления фирмы DeVilbis AG-361 с воздушными головками для Trans-Tech распыления.

Модели AG-361 – это экономичные краскораспылители с максимальными возможностями управления и простым обслуживанием.

Особенности краскораспылительных пистолетов DeVilbis AG-361

• Простота конструкции и обслуживания позволяют свести к минимуму время простоев
• Каналы для жидкости из нержавеющей стали
• Компактность и малый вес упрощают позиционирование и точную регулировку
• На краскопультах AG- 360 в стандартной комплектации установлены типовые храповые регуляторы иглы с 18 положениями на оборот
• Независимый факел распыла, распыление и включение подачи воздуха крайне важны в автоматизированных линиях
• Полный контроль рабочих параметров с помощью независимых шаблонов факелов распыления, а также 18-позиционный регулятор игл.
• На все краскопульты AG-361 в стандартной комплектации устанавливаются винтовые вентили управления подачей воздуха для регулировки факела и мощности распыла.

* Указанные значения расхода могут изменяться в зависимости от используемой краски / материала и давления.

Станки Рапида-250 предназначены для нанесения ЛКМ любым не электростатическим методом распыления:

• воздушное распыление низким давлением;
• безвоздушное распыление высоким давлением;
• комбинированное распыление высоким давлением.

Станок Рапида-250 может быть укомплектован мембранным диафрагменным насосом или поршневым насосом высокого давления.

Метод нанесения ЛКМ, а так же диаметр сопел краскораспылительных пистолетов выбирается согласно рекомендациям производителя ЛКМ.

Количество краскораспылительных пистолетов на станок выбирается либо в зависимости от сложности окрашиваемого профиля, либо для оптимизации нанесения одним станком различных материалов может быть установлено два контура – высокое и низкое давление с необходимым количеством пистолетов.

При заказе станка подбор краскораспылительного оборудования выполняют наши менеджеры. К поставке предлагается специально разработанное для деревообработчиков оборудование следующих производителей: Graco, DeVilbis, Walcom, Kremlin.

В случае поставки станка Рапида-250 с краскораспылительным инструментом на станок устанавливается краскораспылительное оборудование в следующем составе:

• Диафрагменный мембранный или поршневой насос;
• Регулятор давления входящего воздуха (управляющее давление для насоса);
• Регулятор давления и гаситель пульсаций материала;
• Заборный шланг с фильтром;
• Шланги подачи материала в краскопульты;
• Стойкие к агрессивной среде фитинги и краны;
• Фильтр ЛКМ;
• Краскораспылительные пистолеты в необходимом количестве.

На станок Рапида-250 так же может быть установлен и подключен инструмент заказчика непосредственно на заводе перед отгрузкой станка.

В рамках поставки технологии автоматической окраски специалисты нашей компании осуществляют поддержку клиента: комплексное сопровождение сделки.
