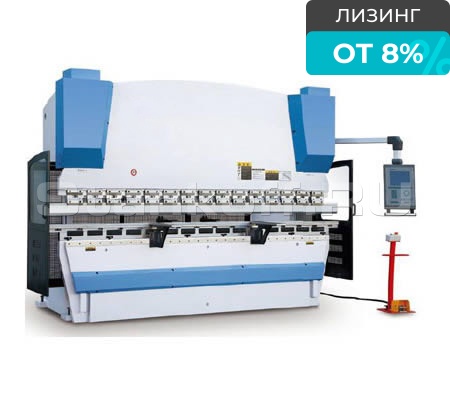

Синхронизированный гидравлический листогибочный станок с ЧПУ PBH 300/5100 4 axis

Name: Синхронизированный гидравлический листогибочный станок с ЧПУ PBH 300/5100 4 axis
Availability: PreOrder

Наличие уточняйте

Сервис: помощь и пусконаладка

Гарантия: до 24 месяцев

Лизинг: от 8%, до 7 лет, 0-10% первый взнос

Нужна консультация?

Данил Киряшин

+7 995 888-10-36

Хотите мы Вам перезвоним?

Прессы серии PBH, оснащенные современными электронными и гидравлическими устройствами, обеспечивают высокоточную и скоростную гибку листового металла. Синхронизация работы гидроцилиндров обеспечивается электромагнитными клапанами, контролируемые системой ЧПУ. Прессы являются базовыми для создания высокомеханизированных и автоматизированных участков обработки листового металла с высоким качеством продукции, хорошей производительностью и удобством в работе.

Краткое описание и основные особенности:

Рама изготовлена из специальной стали и собрана в коробчатую конструкцию что позволяет обеспечивать высокую жесткость с хорошими показателями точности станка при высокой скорости работы;
Электро-гидравлическая система, состоящая из мотор-помпы производства Германии и электромагнитных клапанов, полностью контролируемых системой ЧПУ, а так же наличие оптических линеек Heidenhain по оси Y1 и Y2 позволяют достигать полной синхронности работы гидроцилиндров с точностью позиционирования ползуна 0,01 мм;
Гидравлической компенсацией прогиба рабочего стола, для обеспечения постоянной величины ввода пуансона в матрицу по всей длине гибки, что обеспечивает выполнение заданных параметров сгибания в автоматическом режиме;
На прессе установлен задний упор с комплектом упорных блоков, перемещение которого обеспечивается за счет высокоточных ШВП и двигателя переменного тока, контролируемых системой ЧПУ;
Пресс оснащен удобной в эксплуатации и многофункциональной системой ЧПУ, производство Нидерланды, оборудованная мощным и интуитивно понятным графическим интерфейсом, идеальное сочетание простоты и технологической мощности.
Система ЧПУ – автоматически вычисляет и оптимизирует работу пресса, показывая на графическом дисплее последовательность гибки, выводя на дисплей для оператора каждый шаг работы и сообщает о возможных ошибках, которые может совершить оператор;
Простое использование интерфейса, предполагает быструю и простою переналадку на новый производственный процесс.
Все что должен знать оператор – это основные характеристики материала (длина, толщина, вид материала), необходимый профиль изгиба и инструмент которым пользуется;
Обеспечивает автоматические циклы гибки листового материала;
Позволяет использовать систему быстрой смены инструмента;
Обеспечена современная система защиты рабочей зоны.

Стандартная комплектация гибочного пресса:

Серия PBH

Гидравлическая система: Rexroth, (Германия), полное управление с ЧПУ всеми электро-гидравлическими системами,включая блок клапанов давления, блок клапанов синхронизации, блок клапанов подачи, масляной насос SUMITOMO, (Япония). Электронно - оптические линейки положения ползуна Heidenhain (Германия) с точностью до 0,01мм (ось Y1+Y2)

Устройство ЧПУ: DELEM DA56, (Нидерланды), программирование в режиме 2-мерной графики. Управление 3-мя осями (Y1+Y2+X)

Перемещение по осям: по оси X 500 мм, скорость 200 мм/сек; перемещение выполняется с помощью ШВП по линейным направляющим от привода серводвигателя; два упора можно вручную отвести влево или вправо вдоль по направляющим;

Задний упор имеет два упорных блока, регулируемых по высоте и расстоянию между ними

Система крепления инструмента AMADA-PROMECAM

Станок оснащен комплектом механических зажимов, для смены инструментов пуансона, на столе, установлена двухручьевая матрица типа 2-V. (включая один набор инструментов на всю длину)

Две передние поддерживающие опоры

Боковое защитное ограждение с двух сторон и заднее защитное ограждение

Выносная педаль управления с кнопкой аварийной остановки

Инструкция по эксплуатации и обслуживанию станка

Набор инструмента для обслуживания

Шестигранник для установки инструмента

Станок окрашен полиуретановой краской

CE исполнение

Электронно-гидравлическая система синхронизации работы цилиндров верхней траверсы и гидравлическая система компенсации прогиба нижней траверсы.

Дополнительные опции:

Серия PBH

Две передние поддерживающие опоры с перемещением по линейны направляющим

Две синхронизированные, управляемые ЧПУ передние поддерживающие опоры

Дополнительный задний упор (ось Z)

Увеличение хода заднего упора по оси Х до 750 мм

Увеличение хода заднего упора по оси Х до 1000 мм

Система защиты по стандарту СЕ LaserSafe LZS003

Специальный инструмент, (4-х, 1-на ручейковая матрица)

Быстросменный зажим инструмента

Гидравлический зажим верхнего инструмента

Гидравлический зажим нижнего инструмента

Гидравлическая система компенсации прогиба траверсы с управлением гидроцилиндрами компенсации от ЧПУ

Устройство охлаждение гидравлики (Demostic, Hydac)

Устройство контроля постоянной температуры масла Demostic

Смена ЧПУ:
Delem DA65W (2D)
Delem DA53W (2D)
Cybelec Modeva 10S (2D)
Cybelec DNC 880S (2D)
Cybelec DNC 600S (2D)

Изменение конфигурации автоматически управляемых осей:

Серия PBH

стандартная конфигурация Y1+Y1+X

Y1+Y1+X+R (+V)

Y1+Y1+X+R+Z1+Z2 (+V)

Y1+Y1+X+R+Z1+Z2+X1 (+V)

Y1+Y1+X1+X2+R1+R2+Z1+Z2 (+V)

	Передние поддерживающие опоры
	Две передние поддерживающие опоры с перемещением по линейны направляющим
	Синхронизированные, управляемые ЧПУ передние поддерживающие опоры
	система электромагнитных клапанов
	гидронасос
	гидравлическая система компенсации прогиба траверсы (опция)
	механический зажим инструмента
	быстросменный зажим инструмента (опция)
	двухручейковая матрица
	одноручейковая матрица (опция)
	четырехручейквая матрица (опция)
	гидравлический зажим инструмента (опция)
	световая система защиты(опция)
	лазерная система защиты (опция)

Конфигурации автоматически управляемых осей задних упоров:

	ось X
	оси X+R (опция)
	оси X+R+Z1+Z2(опция)
	оси X+R+Z1+Z2+X1 (опция)
	оси X1+X2+R1+R2+Z1+Z2 (опция)

Delem DA56 (Нидерланды)

2D моделированием процессов гибки
Дисплей LCD 10,4’’
Память 32 Мб
Функция диагностики;
Автоматическое позиционирование 2-х задних упоров по 6 осям и расчет усилия по заданным параметрам гибки
Библиотека пуансонов и матриц
Автоматическая или ручная установка последовательности сгибов
Автоматическая настройка рабочих скоростей
Хранение и вызов программ
Диалоговая программа имеет несколько языков

Таблица определения усилий листогибочного пресса:

В таблице указываются удельное усилие (Р, кН/м), которое необходимо приложить к листовому материалу определённой толщины (S, мм), чтобы получить изгиб необходимого радиуса (R, мм). Данные приводятся для материала длиной 1 м. Таблица рассчитана для листового материала с прочностью o=450 Н/мм2 (углеродистая конструкционная сталь). Результат расчёта усилий необходимо пропорционально изменить в случае, когда показатели прочности имеют другие значения.

Получаемые профили:

Страна изготовления: Китай

Усилие, кН	300
Длина рабочего стола, мм	5100
Расстояние между колоннами, мм	4200
Глубина зева, мм	410
Расстояние между столом и траверсой, мм	500
Ход траверсы, мм	265
Скорость опуская, рабочая, подъема верхней траверсы, мм/сек	120/10/110
Объем масленого бака, л	800
Точность позиционирования заднего упора, мм	±0,1
Мощность двигателя, кВт	22
Габариты (ДхВхШ), мм	5400х3360х2000
Вес нетто, кг	29000
