Сверлильные станки по металлу

Конструктивное строение и принцип функционирования

Сверлильный станок – агрегат, с помощью которого выполняют отверстия разного характера в предварительно созданных изделиях. Осуществляют этот процесс посредством срезания стружки. Для этих целей используют сверла. Различают два вида оборудования:

• бытового типа – используются в быту для личных целей и в учебных заведениях для образования и прохождения практики;
• для использования на производстве – агрегаты могут выполнять сверление в больших объемах и ряд дополнительных функций.

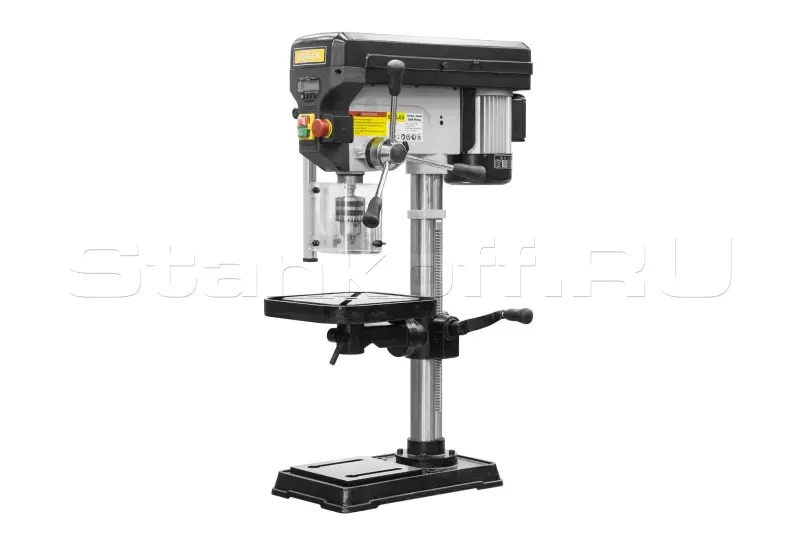

Промышленный сверлильный станок имеет довольно сложный механизм функционирования из-за особенностей конструкции, поэтому понять основной принцип работы подобного оборудования можно рассмотрев бытовые агрегаты. Они обладают небольшой величиной и предназначены для выполнения домашних задач. Бытовой сверлильный станок может монтироваться на стеллаже или любой другой конструкции. Главное – обеспечить его установку на высокой конструкции для эксплуатации в полную силу в последующем. Данное оборудование считается самым оптимальным и удобным сверлильным станком для мастерской. Оно состоит из:

• шпиндельной бабки;
• головки – элемент, в который монтируют ШБ и двигатель, работающий на ременном приводе;
• стойки-колоны вертикального типа – элемент, на который крепят сверлильную головку;
• станины – литой опоры для крепления стойки, служит в роли элемента, обеспечивающего устойчивость оборудования.

У маленьких станков подача вертикального типа, то есть шпиндель двигается сверху вниз. Управлять им можно вручную с помощью ручки подачи, которой оснащается оборудование. Стоимость такого станка невысокая, что позволяет каждому хозяину оснастить свой гараж подобным вспомогательным оборудованием.

Функционирование и взаимосвязь основных узлов бытовых станков

В конструкции сверлильного станка для дома предусмотрен электродвигатель мощностью от 250 до 1000 Вт. Он может иметь углубления разного диаметра для установки других параметров по скорости вращения сверла. Но для того, чтобы изменить скорость, нужно отключить станок от сети. После этого можно переставлять ремень и вновь запустить оборудование в действие.

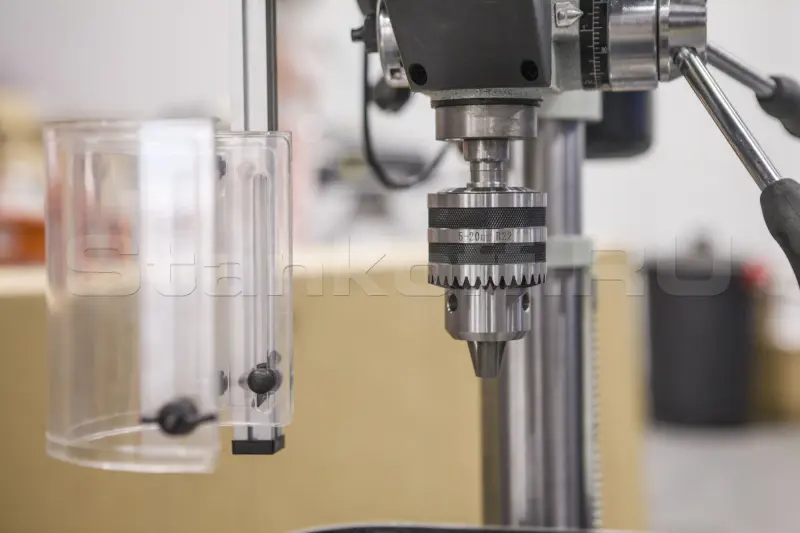

Патрон на подобном оборудовании по конструкции похож на тот, что устанавливают на электродрели. Его диаметр не превышает 12 см и оснащается тремя самоцентрирующимися кулачками. Для установки или снятия сверла используют ключ, который позволяет разжать или затянуть кулачки.

Работать на бытовом сверлильном станке можно с заготовками высотою 0,2-0,9 м. Сверлильная головка оборудуется стойкой-колонной, которая может перемещаться на разное расстояние. На мини-станках ее перемещают вручную, на больших – с помощью рукоятки.

Модели сверлильных станков бытового назначения бывают разными, поэтому при покупке нужно обращать особое внимание на вылет сверла (он составляет 10-20 см). Недорогой сверлильный станок бытового типа легко выполняет мелкую работу по высверливанию отверстий небольшого диаметра. Такие модели широко востребованы в ремонтных цехах.

Станина станка должна соответствовать массе и величине агрегата. Только в этом случае она сможет гарантировать устойчивость и оптимальный режим функционирования. Верхняя часть станины выступает в роли рабочей поверхности. Имеет прорези для высверливания отверстий в определенных местах на детали. Центровая борозда обеспечивает сверление сквозных отверстий и исключает повреждение рабочей поверхности. Боковые прорези предназначены для монтажа тисков, упоров и прочих дополнительных приспособлений.

Сверло опускается пружинистой ручкой. Если необходимости в такой функции нет, стоит заблокировать возвратный механизм. Для этого имеется специальный рычаг.

Электродвигатель с напряжением в 220 В управляется кнопкой. Она осуществляет старт и остановку работы механизма. Также есть сверлильные станки в продаже с переключателем обратного вращения.

Дополнительное оснащение бытовых моделей

Некоторые бытовые модели имеют специальный рабочий стол. Он устанавливается на стойке, иногда может подниматься и опускаться. Также можно найти в магазине сверлильный станок с механизмом подачи реечного типа.

Сверлильное оборудование с дополнительным рабочим столом выпускается в двух вариантах. Они имеют различные конструкции, поэтому станина может выполнять роль опоры или дополнительного рабочего стола. Он может выполнять наклонно-поворотные движения. Предпочтение следует отдать моделям, которые имеют угол наклона 45 ˚.

Кроме этого, можно встретить станки, оснащенные специальным регулирующим элементом. Он дает возможность устанавливать желаемую глубину. Процедура несложная – сбоку заготовки отметьте глубину, опустите патрон до этого уровня и закрутите рычаг регулятора.

Виды промышленных станков

Промышленные сверлильные станки могут выполнять ряд вспомогательных операций и заменить несколько других станков. Подразделяются они на восемь основных типов.

• Модели для монтажа на столе – производят высверливание в пределах 3-16 мм. Востребованы в небольших мастерских для выполнения эксклюзивных работ.
• Вертикально-сверлильные устройства – мини сверлильный станок для высверливания отверстий диаметром 18, 25, 35, 50 и 75 мм. Используются на небольших предприятиях.
• Радиально-сверлильные – напольные сверлильные станки. Могут сверлить отверстия в габаритных заготовках.
• Координатно-сверлильные – для работы с заготовками, где требуется высокая точность.
• Для высверливания одновременно нескольких отверстий используют многошпиндельный сверлильный станок.
• Агрегаты центровального типа – для получения отверстий в торцах.
• Комбинированные модели – универсальные сверлильные станки, выполняющие множество операций. Для этого на них монтируют соответствующее оснащение, которое расширяет сферу деятельности оборудования и увеличивает профиль работ, которые можно выполнять на производстве.
• Горизонтально-сверлильное оборудование отличается тем, что может делать отверстия различной глубины.

На всех станках помимо металла можно обрабатывать другие материалы. При оснащении ЧПУ получают автоматические сверлильные станки, которые отличаются высокой точностью обработки. Многошпиндельные модели оснащаются компьютером.

Производители сверлильных станков постоянно разрабатывают новые модели и усовершенствуют старые. В результате владельцы производств могут без труда выполнить самые непростые задачи, используя:

• модели с магнитным основанием для удержания оборудования;
• одно- и многошпиндельные станки с поворотным шпинделем для работы с деревом;
• сверлильно-присадочные модели, отличающиеся высоким качеством и точностью сверления.

Особенно широкое разнообразие предлагают китайские производители. Они работают над усовершенствованием моделей и расширяют их функциональность. В результате китайские сверлильные станки стали широко использоваться на производствах. К тому же их стоимость невысокая, а качество достойное.

Устройство производственных моделей

Конструкция промышленного оборудования сложная, поэтому работа на них требует особого мастерства. К работе допускаются люди, получившие соответствующее образование. Подача заготовки может быть автоматической и ручной. Каждый промышленный станок оборудуется автоматической системой подачи охлаждающей жидкости, что предотвращает его перегревание при длительной работе. Кроме этого, встречается ряд дополнительных элементов, которые способствуют увеличению функциональности и более удобной эксплуатации оборудования. При оснащении ЧПУ работы выполняются в автоматическом режиме. Стоимость станков зависит от конструкции и спектра выполняемых работ.

Имея промышленное оборудования можно осуществлять ряд дополнительных действий, тем самым сделав свое производство универсальным. Таким образом можно расширить спектр предоставления услуг, расширить ассортимент и наработать новых клиентов для увеличения реализации продукции.
