Гильотины для резки металла

Особенности и применение гильотин

Обработка металла на станках разного назначения невозможна без предварительной подготовки, которая заключается в раскрое материала для получения заготовок с необходимыми для работы параметрами. Модификации современного оборудования позволяют приобрести гильотинные ножницы, предлагаемые нашей компанией, с оптимальными техническими характеристиками для производства с разной направленностью и объемом работы.

• Прочная массивная конструкция гильотины для резки металла обеспечивает максимальную точность раскроя при непрерывной работе.
• Равномерно распределенное давление режущего инструмента по площади заготовки избавляет оператора от приложения большого мускульного усилия и минимизирует нагрузки на механизм.
• Станок предназначен для продольного и поперечного разделения металла с толщиной до 35 мм.
• Чистая и точная порезка заготовок с отсутствием повреждений и полным сохранением целостности лакокрасочного или полимерного покрытия в месте среза.

Необходимость в гильотинах по металлу, представленных в нашем каталоге, возникает на предприятиях с постоянной потребностью в порезке стальных пластин и деталей. Ножницы применяются для рубки листового проката и заготовок с круглым, прямоугольным и угловым сечением. Готовые элементы используются для изготовления металлоконструкций, корпусов машин и приборов. Оборудование востребовано как на крупном промышленном производстве, так и в небольших заготовительных цехах и ремонтных мастерских.

Конструкция гильотинных ножниц

Основными частями конструкции гильотины для металла являются:

• сварной корпус;
• подвижный режущий инструмент;
• приспособления для зажима заготовки.

Корпус устройства состоит из рабочего стола, надежно закрепленного на сварной конструкции из стоек, траверсов и металлических балок. Предназначенная для резки деталь фиксируется приспособлениями прижима, которые не позволяют заготовке проскальзывать и способствуют точному отсечению металла. В зависимости от назначения и модификации станка гильотина может быть оборудована одним из 100 типоразмеров ножей, отличающихся толщиной и габаритами.

В качестве режущего инструмента выступают ножницы гильотины, изготовленные из инструментальной легированной стали, прошедшие специальную процедуру закаливания металла для повышения прочности материала. На нижней балке находится неподвижно установленный нож, а второй закреплен на верхней, обладающей подвижностью. Для обработки деталей серийными партиями применяется градуированный упор.

От сложности устройства рабочего механизма зависит цена гильотины. К числу необходимых для эффективной работы механизмов относится устройство для регулировки глубины реза, а облегчить обработку длинных заготовок позволяет наличие удлинителей для столешницы и угольников для установки точных линий реза. К дополнительному оборудованию относится поддон для сбора отходов.

Принцип действия

В работе станка для рубки металла используется гильотинный принцип, подразумевающий поднятие верхнего ножа на заданную высоту и опускание в одной плоскости с нижним лезвием для разделения металлической заготовки, расположенной между режущим инструментом. Размещенный на столешнице листовой или сортовой металлопрокат выравнивается перед порезкой при помощи упоров и ограничительных планок, а затем фиксируется прижимными приспособлениями.

От массы ножей во многом зависит режущее усилие устройства. Вес лезвий может достигать нескольких десятков килограммов. В станках с ручным управлением порезка металла выполняется с использованием силы тяжести, а оснащенные электродвигателем гильотинные ножницы применяют энергию, полученную траверсами от вращения вала благодаря действию кривошипно-шатунного механизма. Для безопасности обслуживания оборудования предусмотрено предохранительное устройство, при перегрузке останавливающее рабочий процесс путем срезания специальной шпильки.

При поперечном разделении металла производится одно движение ножа, а при необходимости произвести продольную порезку листа с большим метражом или рулонной стали, выполняется цикл резов, сопровождаемый постепенным перемещением материала в рабочей зоне. После завершения операции готовые детали попадают приемный бункер, а отходы отбрасываются в поддон.

Разновидности станков для рубки металла

Классификацию станков определяет масса, степень точности и уровень автоматизации. Устройства могут выполнять прямой или поворотный вид порезки, который определяет конструкционное расположение лезвий. Перечисленные параметры влияют на цену гильотинных ножниц, которые, в зависимости от объема работ и степени твердости материала, могут быть выбраны из вариантов оборудования с разными техническими характеристиками:

• ручное;
• пневматическое;
• гидравлическое;
• механическое;
• электромеханическое;
• комбинированное.

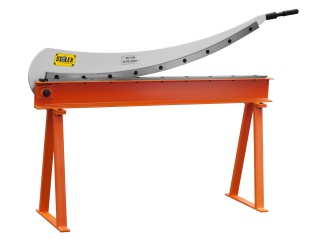

Для штучного изготовления деталей в небольших мастерских достаточно приобрести гильотину с ручным управлением. Работа рычажно-пружинного механизма не требует использования электроэнергии, что значительно снижает себестоимость изделий и приводит к быстрой окупаемости оборудования. Станок компактен и может без труда перемещаться в нужную точку производственного помещения. Кроме обработки металла ручные гильотинные ножницы применяются для нарезания пластин оргстекла, плотных видов картона и изделий из резины.

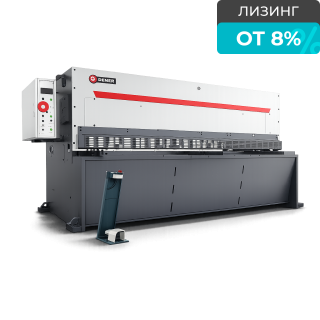

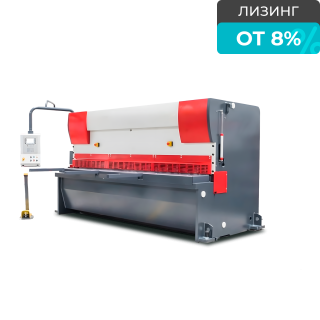

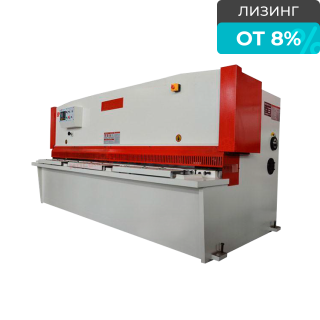

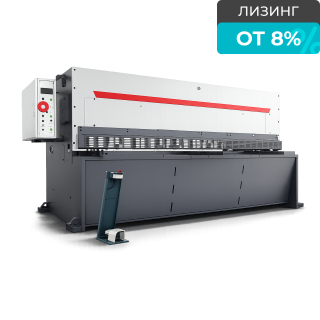

При работе на более крупных предприятиях к гильотинным ножницам по металлу предъявляются повышенные требования. Агрегаты с гидравлическим приводом способны выполнять порезку металла с увеличенной толщиной и отличаются более качественным результатом работы. Геометрическую точность реза обеспечивает механическая регулировка зазора между лезвиями ножей и наличие специальной линейки для регулировки положения заготовки. Большая масса увеличивает устойчивость станка и позволяет до минимума сократить вибрацию при работе.

Действие пневматической гильотины основано на использовании сжатого воздуха. Агрегат экономично расходует электроэнергию и показывает хорошую производительность при порезке металла с большой толщиной. Недостаток в виде необходимости подвода сжатого воздуха компенсирует практичность использования компактного и удобного в работе устройства.

В конструкции механической гильотины режущий инструмент приводит в движение карданный вал, соединенный с электродвигателем посредством промежуточной муфты. Электромеханическое оборудование относится к наиболее эффективным видам устройств для порезки металла. Управление станком может осуществлять встроенный компьютер, благодаря которому отклонения от заданного размера заготовки исчисляется на микронном уровне.

Простой принцип работы гильотинных ножниц не требует дополнительной подготовки сотрудников. Надежная работоспособность конструкции обеспечивает бесперебойную работу предприятий по металлообработке. Оборудование может потребовать ремонта только при длительном и интенсивном использовании, а в процессе работы нуждается только в периодической заточке ножевых лезвий.
