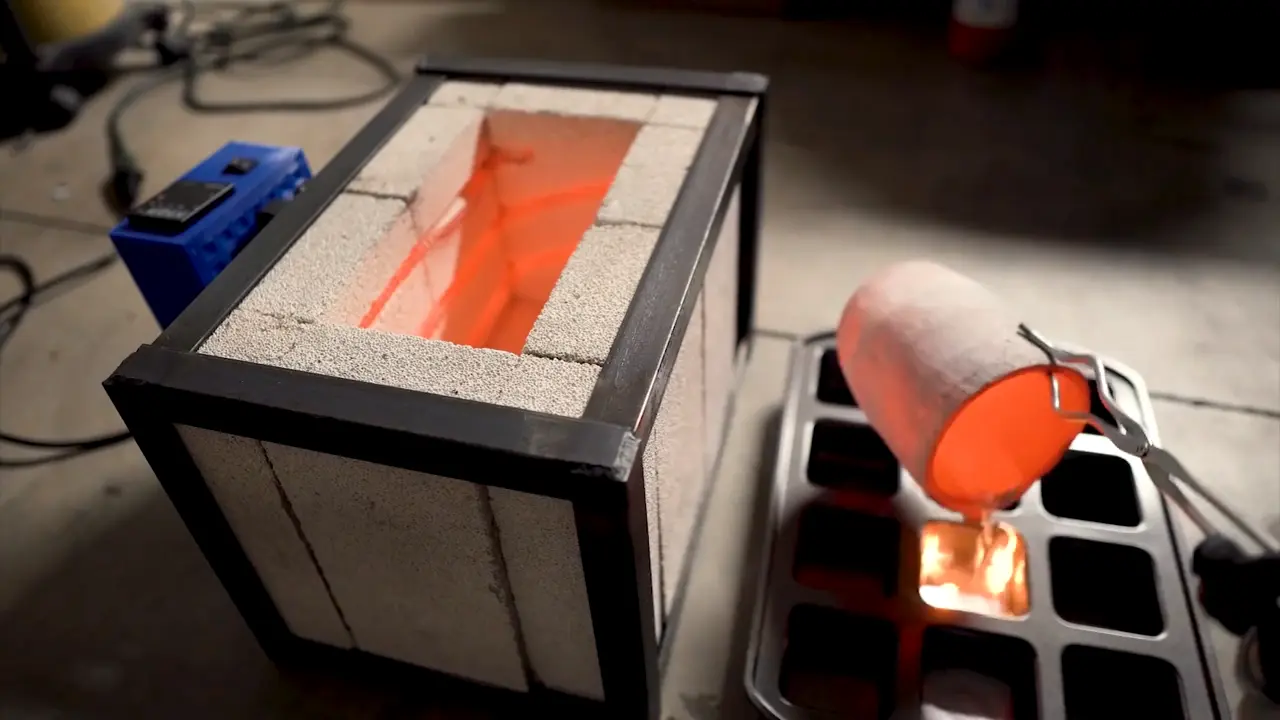

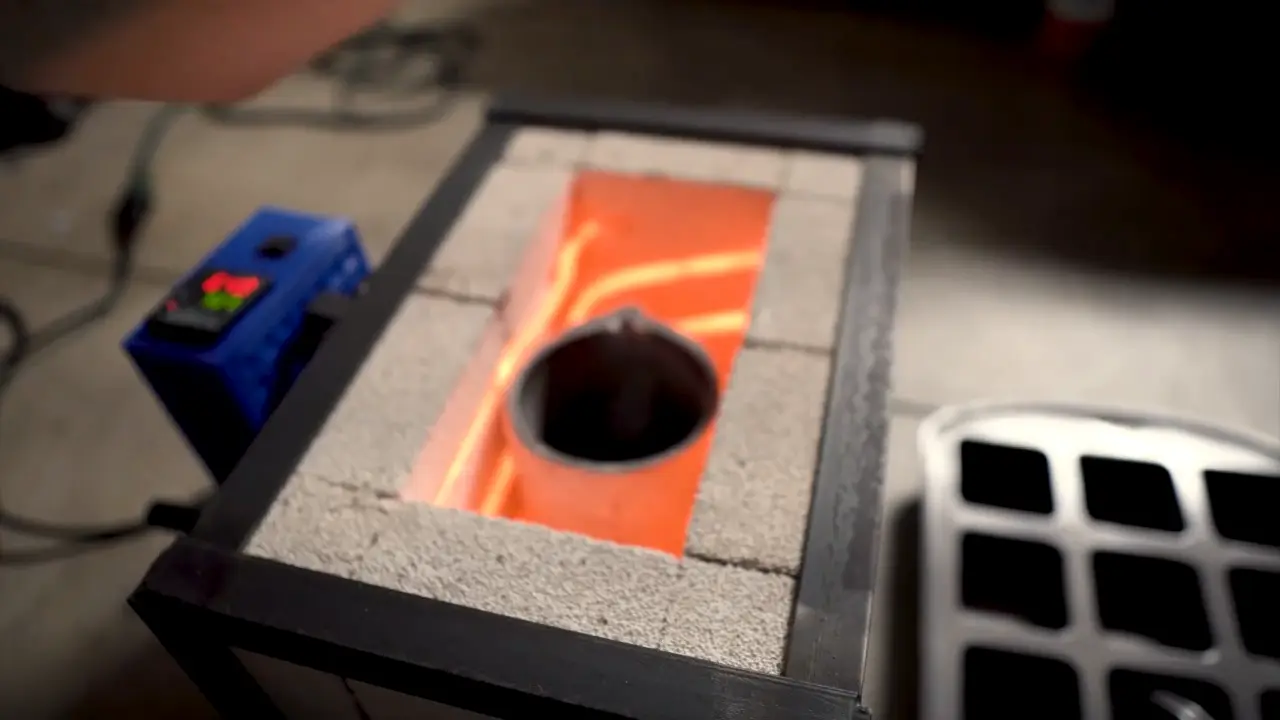

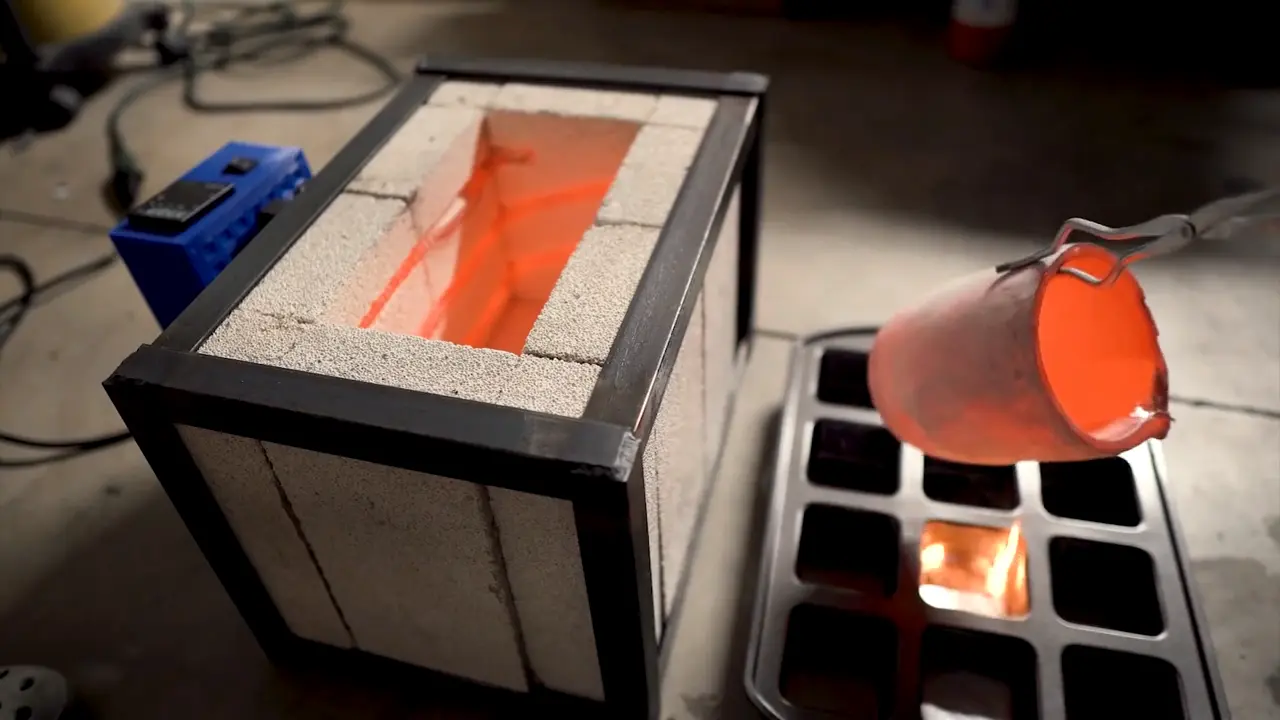

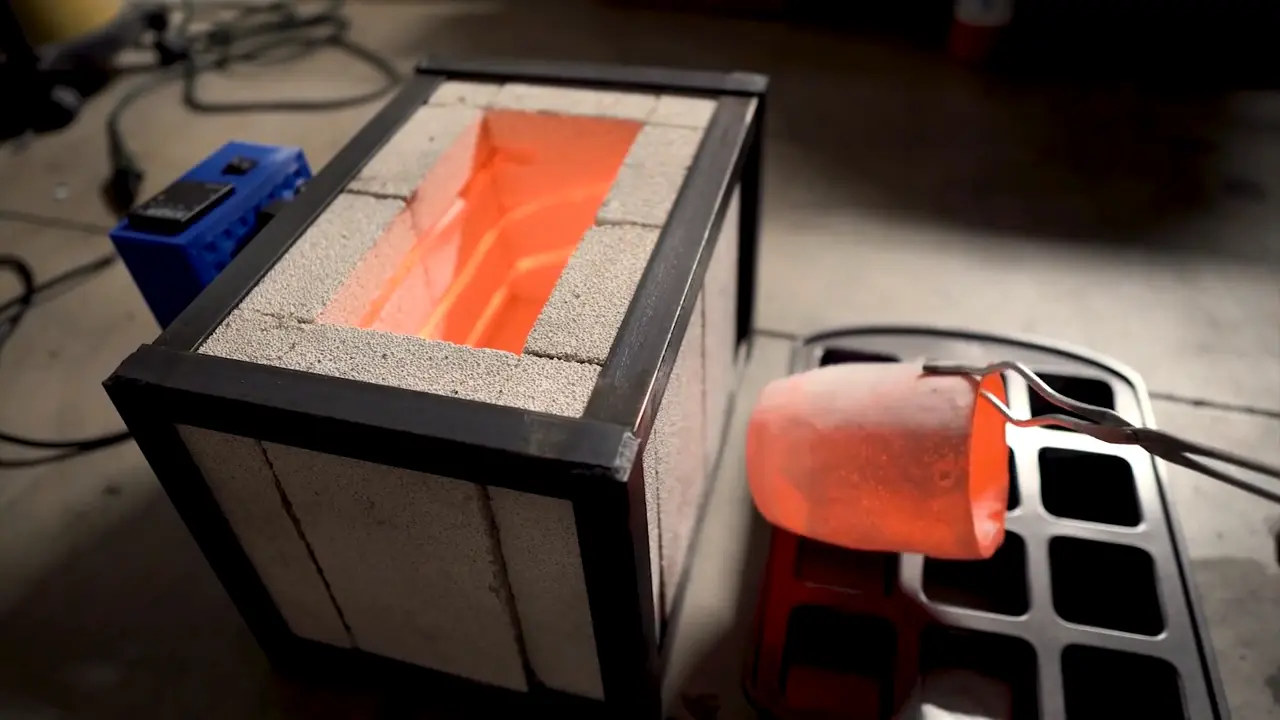

Электрическая печь для плавки металла своими руками

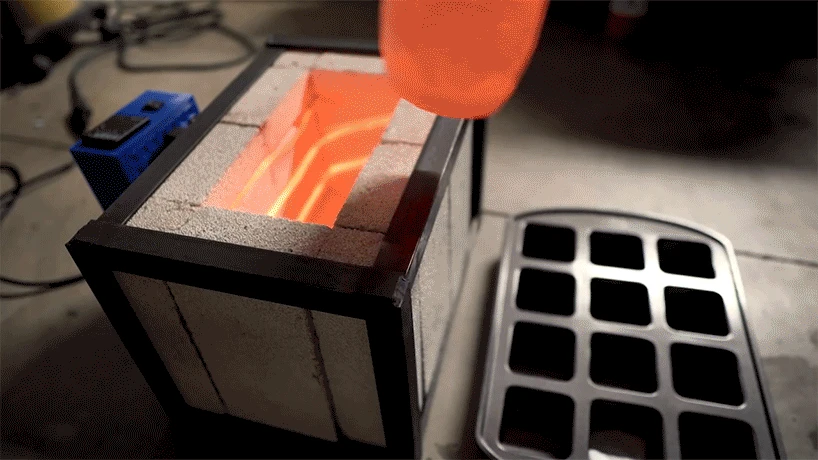

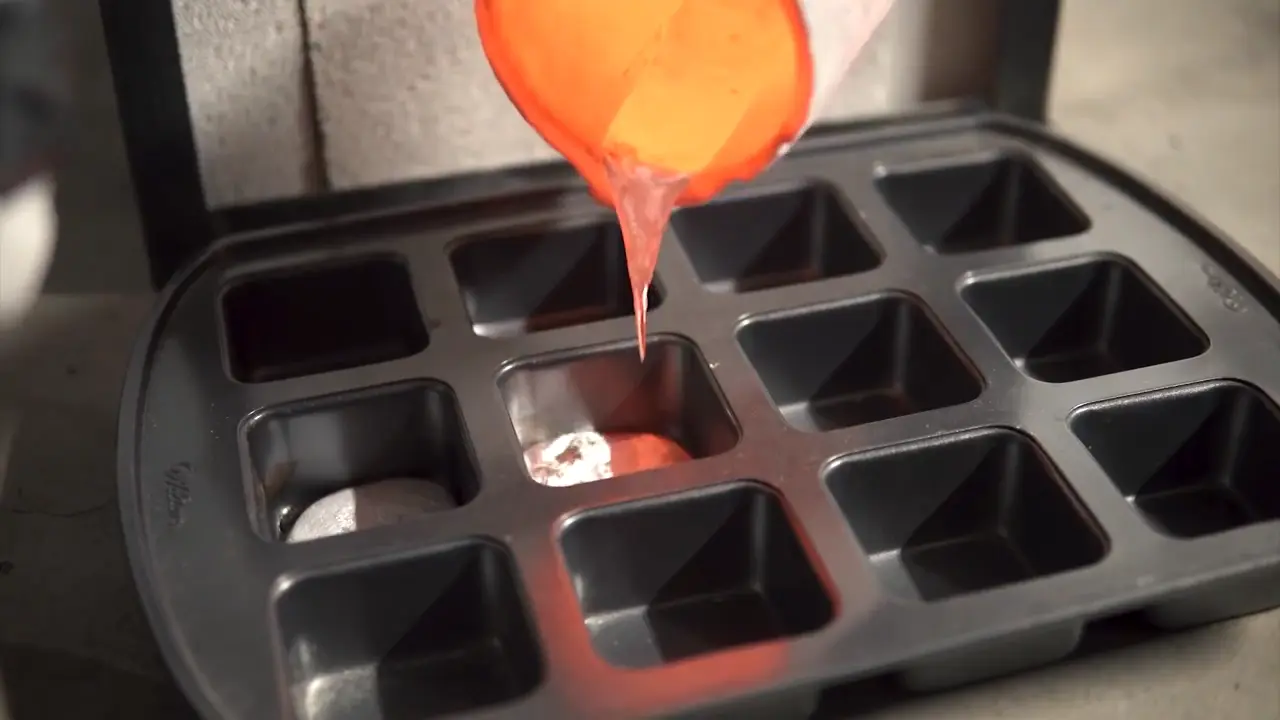

Как известно, алюминий часто используется самодельщиками, для изготовления различных самодельных деталей. Алюминиевые сплавы обладают невысокой температурой плавления и хорошей обрабатываемостью деталей. А в хозяйстве всегда найдётся много алюминиевого лома. Средняя температура плавления алюминия 650–660 ℃, поэтому этот металл можно плавить и в домашних условиях, отливать чушки и заготовки для деталей.

В связи с этим мы подготовили для вас эту статью-инструкцию по изготовлению своей электрической печи для переплавки алюминиевого лома в слитки, которые затем можно подвергнуть повторной механической обработке.

Отказ от ответственности: в данном проекте используются источники питания высокого напряжения, и присутствует серьезный риск получения травм (например, нагревательный элемент находится под напряжением при использовании и может иметь электрический потенциал даже при отключении). Также электрическая печь для плавки металла создает чрезвычайно высокие температуры и расплавленный металл, что также представляет серьезный риск получения травм. Используйте соответствующие меры предосторожности, защитное оборудование и обратитесь к опытному профессионалу!

Вот список расходных материалов, которые мы использовали:

• Изоляционные огнеупорные кирпичи;
• Печной цемент;
• Щипцы для тиглей;
• Керамические клеммные колодки;
• Высокотемпературный провод;

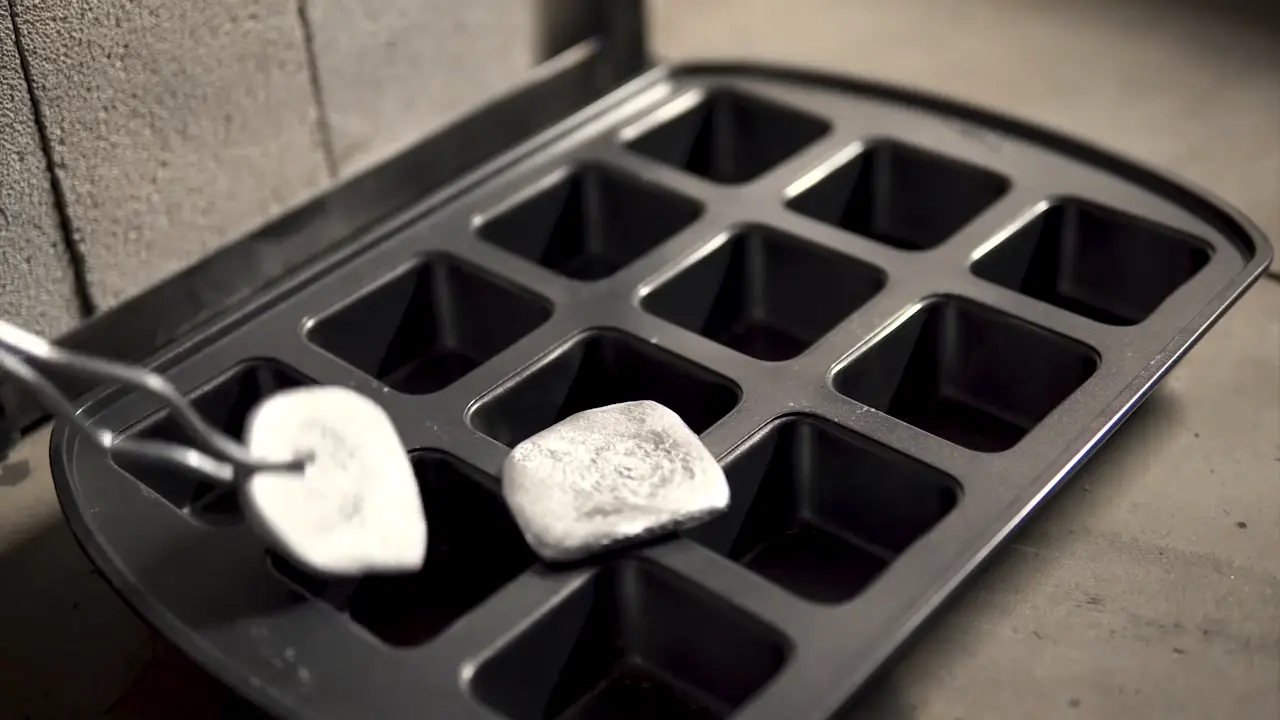

• Форма для выпечки;
• Графитовый тигель;
• Термопара типа К;
• Провод катушки нагревательного элемента;
• ПИД-регулятор;
• Угловой утюг 1 ”;
• Тумблер 125/250 В;
• Кабель питания 14 калибра.

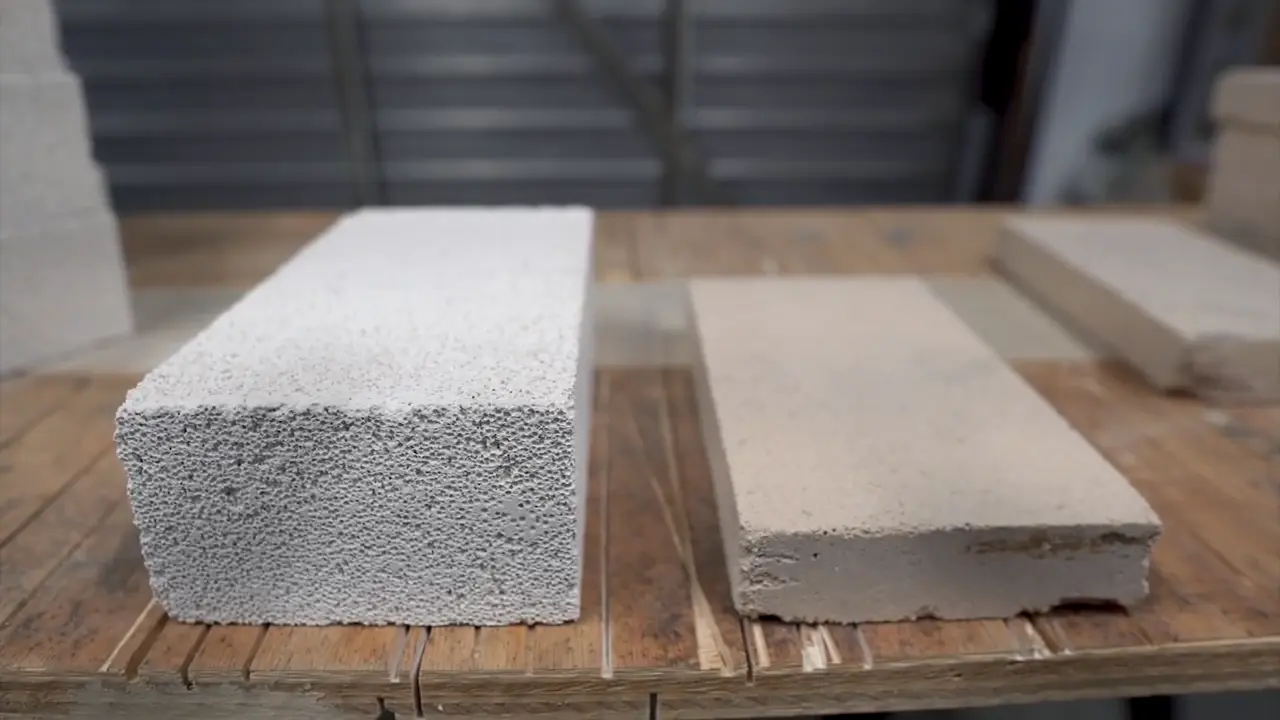

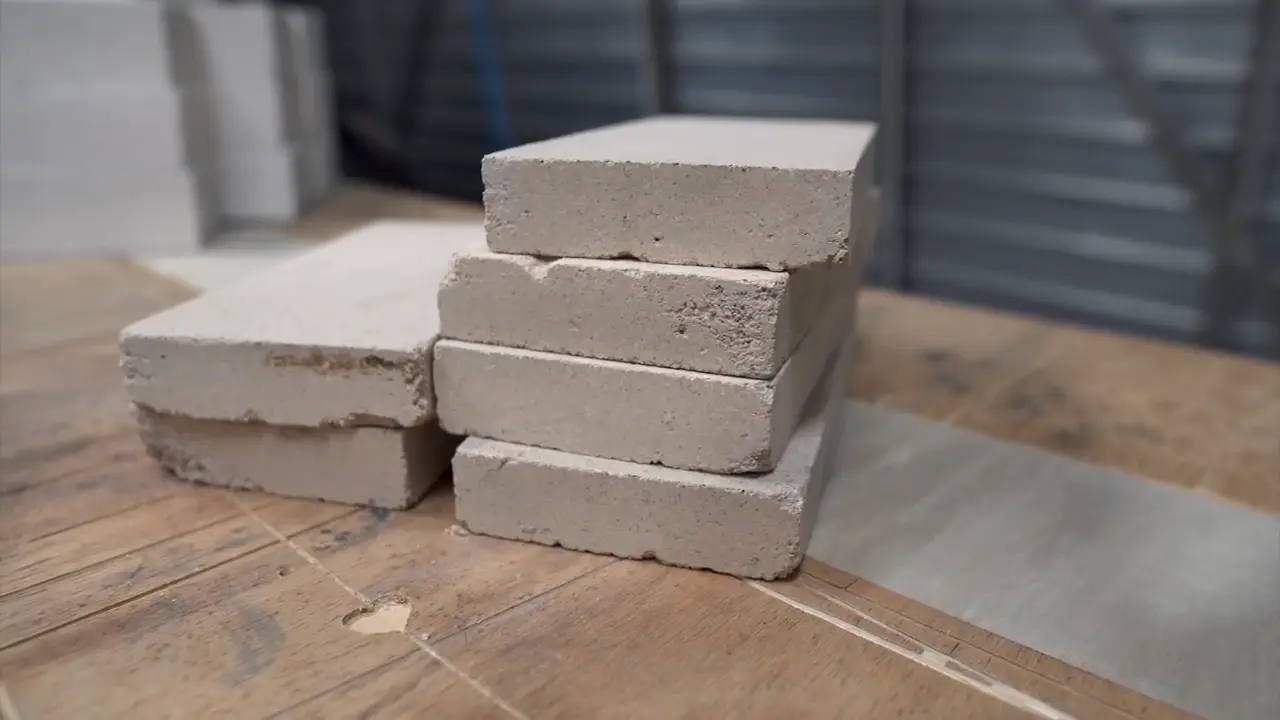

Мы начали с 10 изолированных огнеупорных кирпичей. Есть несколько разных типов, поэтому обязательно используйте «мягкие» огненные кирпичи, такие как эти большие белые. Они обладают лучшими изоляционными свойствами по сравнению с «твердыми» огнеупорными кирпичами, которые представляют собой более мелкие кирпичи песочного цвета.

Вы можете использовать «твердые» кирпичи, если действительно хотите, но поскольку их функция в основном конструктивная, они проводят много тепла, и печи для литья потребуется очень много времени, чтобы нагреться до температуры, если вообще произойдет, поскольку будут большие потери тепла через поверхность кирпича.

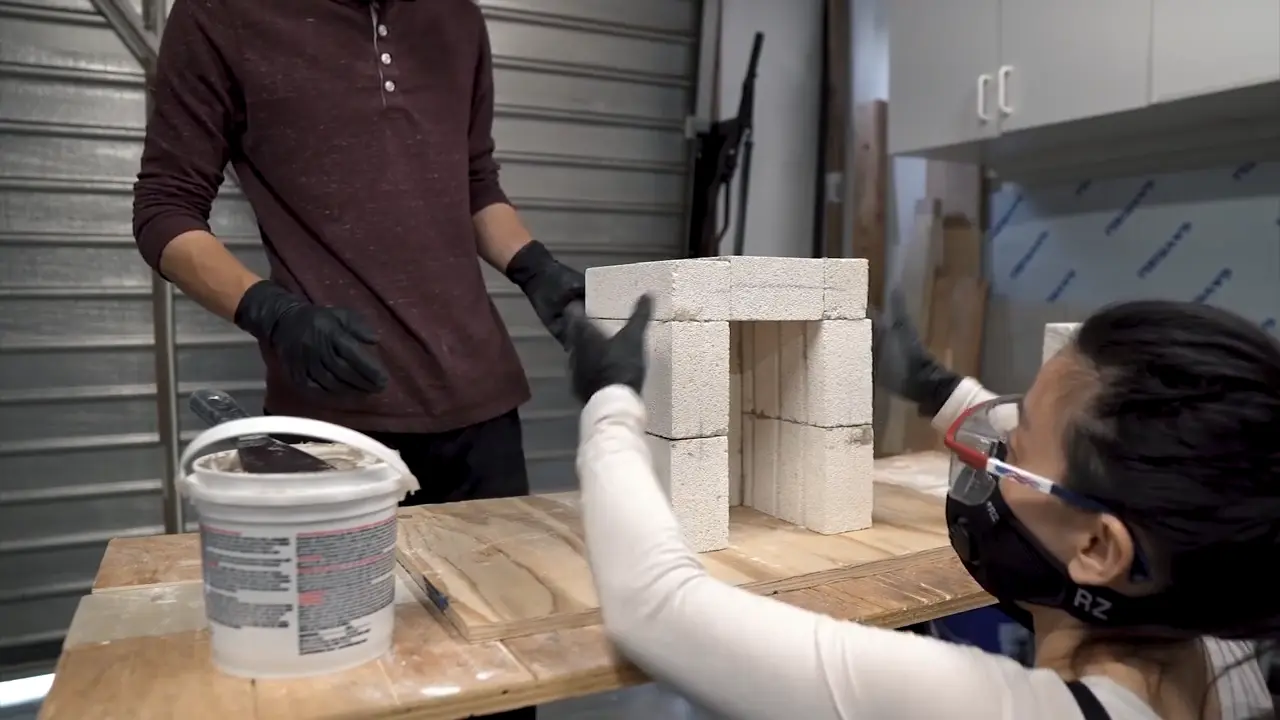

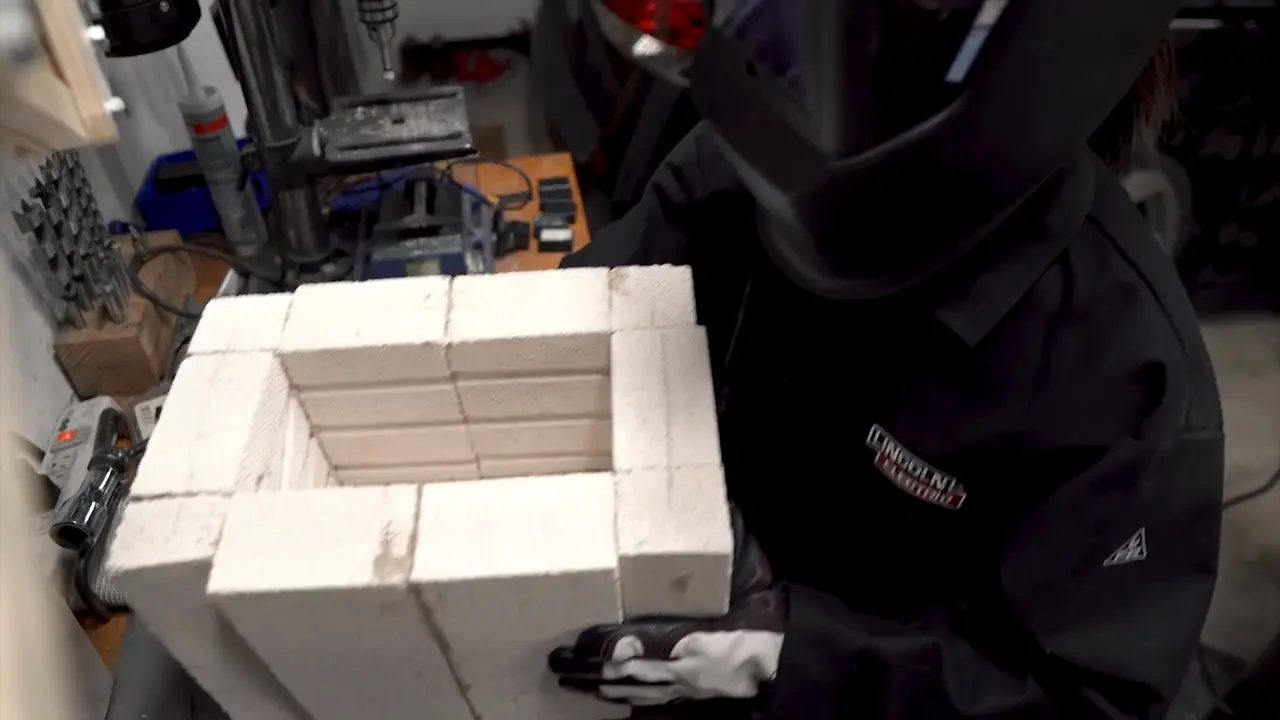

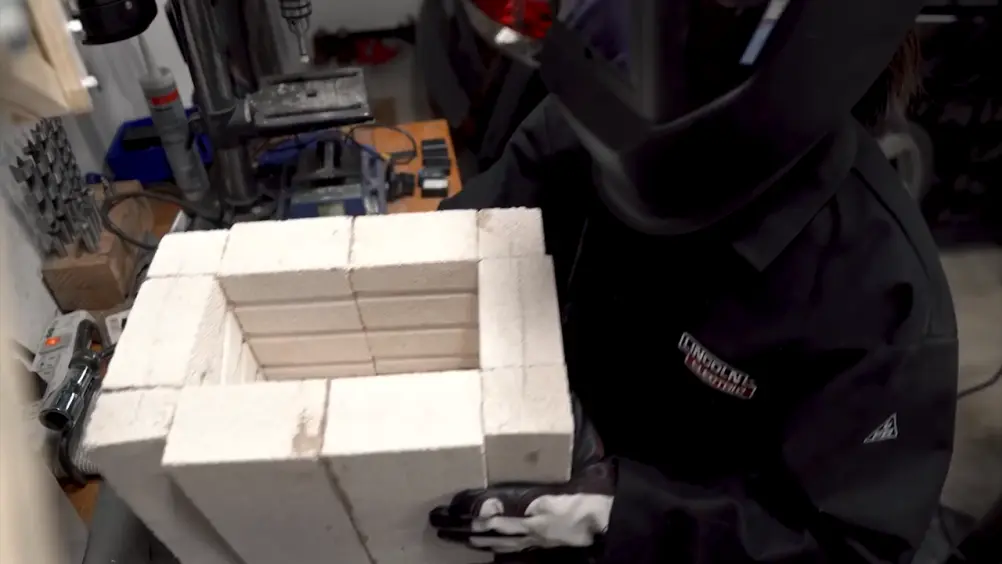

Мы расположили кирпичи так, чтобы получился простой ящик для тигля, позволяющий загружать его сверху.

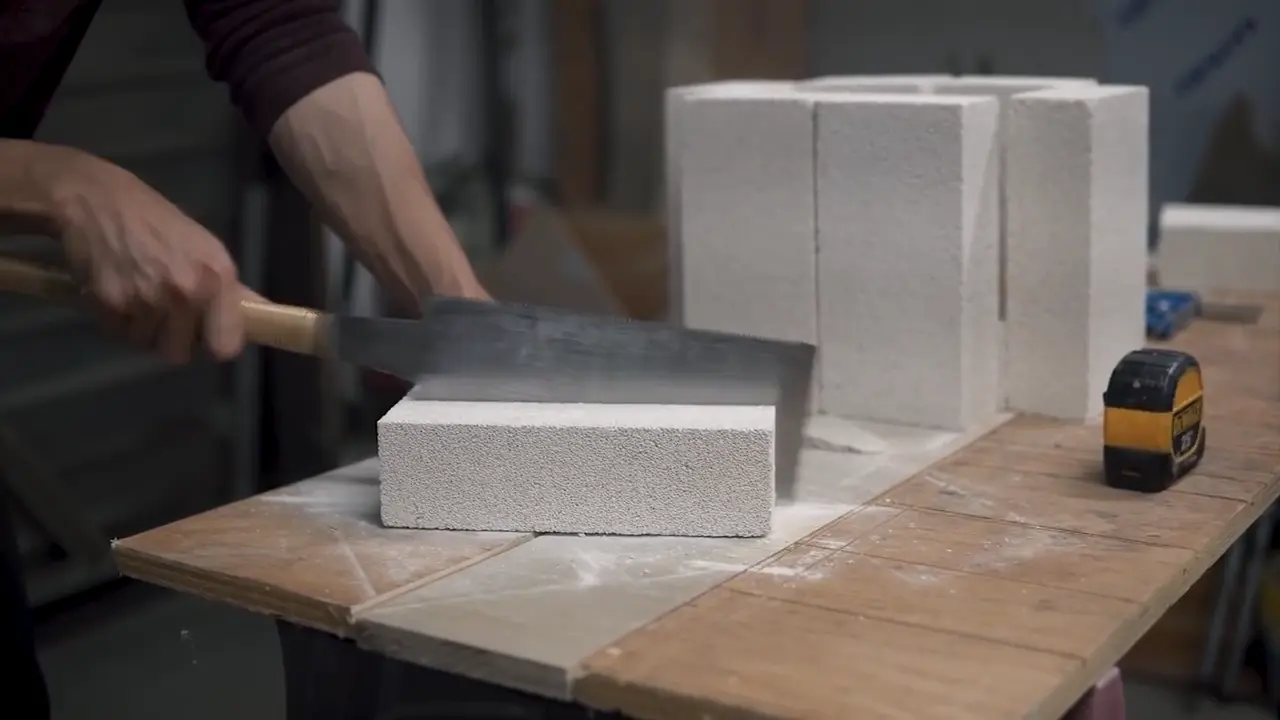

Мы разрезаем два кирпича пополам, чтобы поставить их в углы нашей конструкции. Эти кирпичи очень легко резать и придавать им форму, главное следить за тем, чтобы разрез оставался прямым.

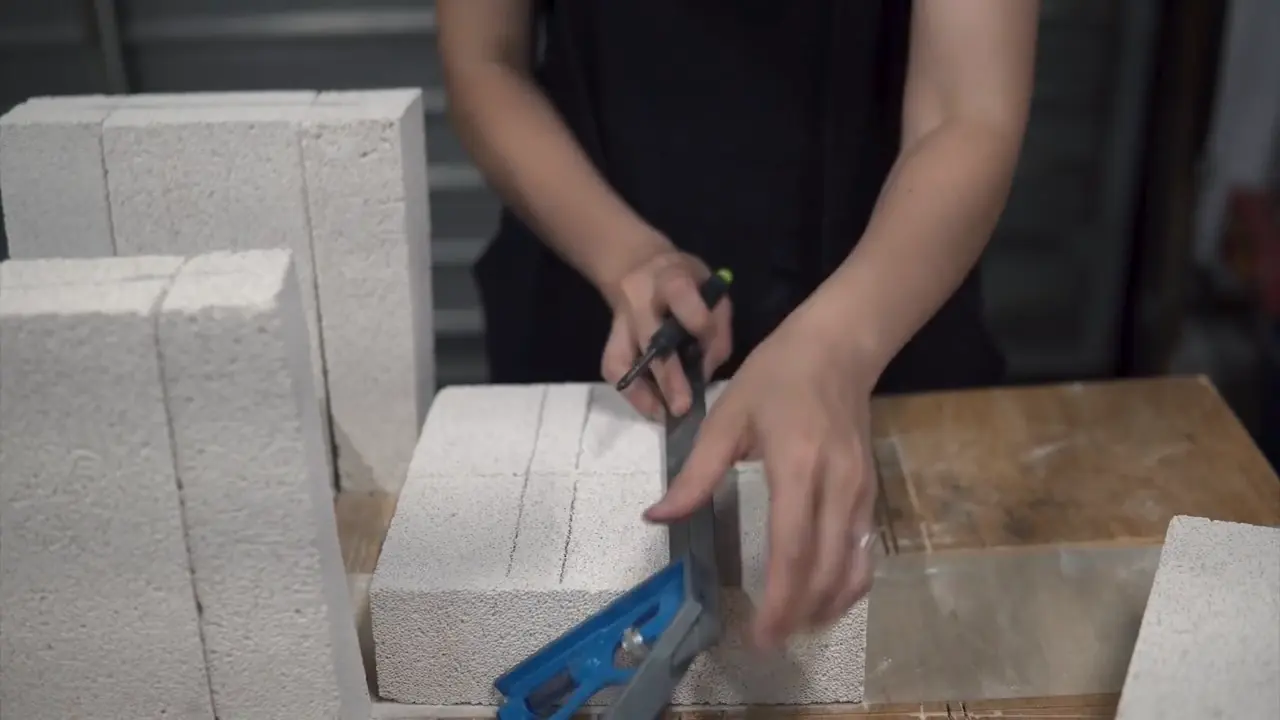

Затем мы измерили три равномерно расположенных линии от пола литейного цеха до верхнего края по периметру внутренней части. Этим обозначены три ряда, в которые будет вставлена ​​электрическая катушка.

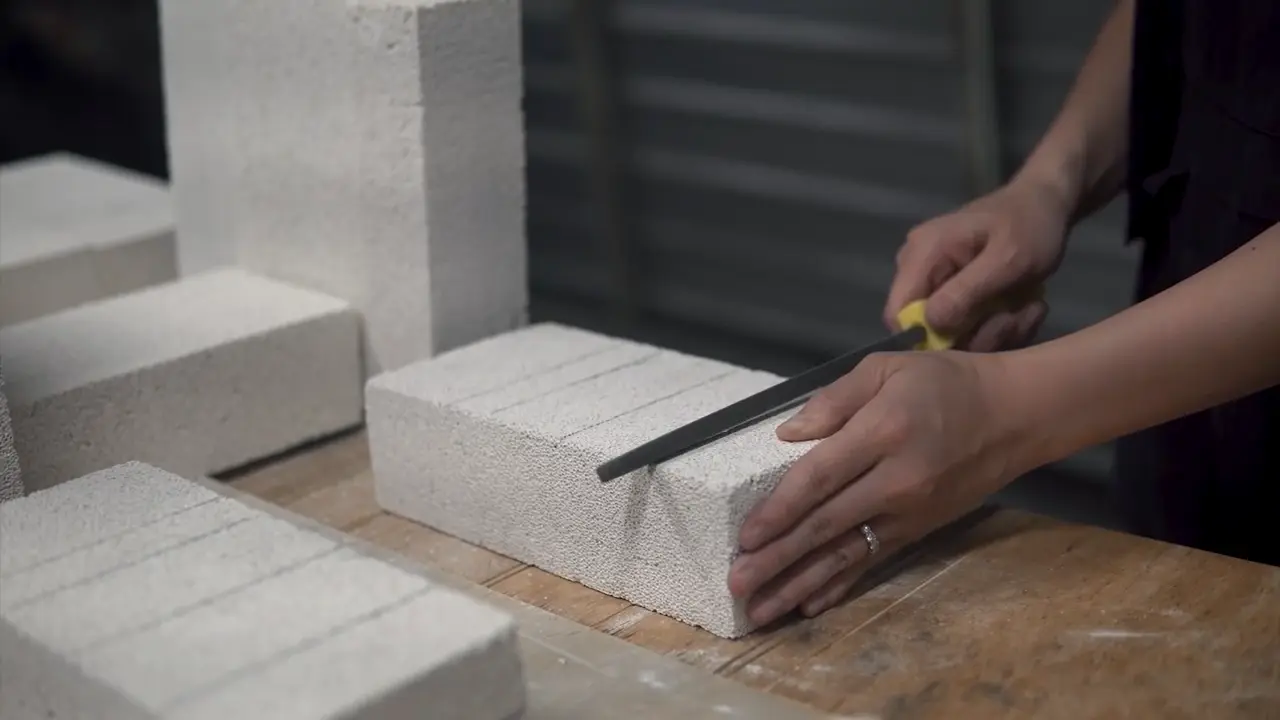

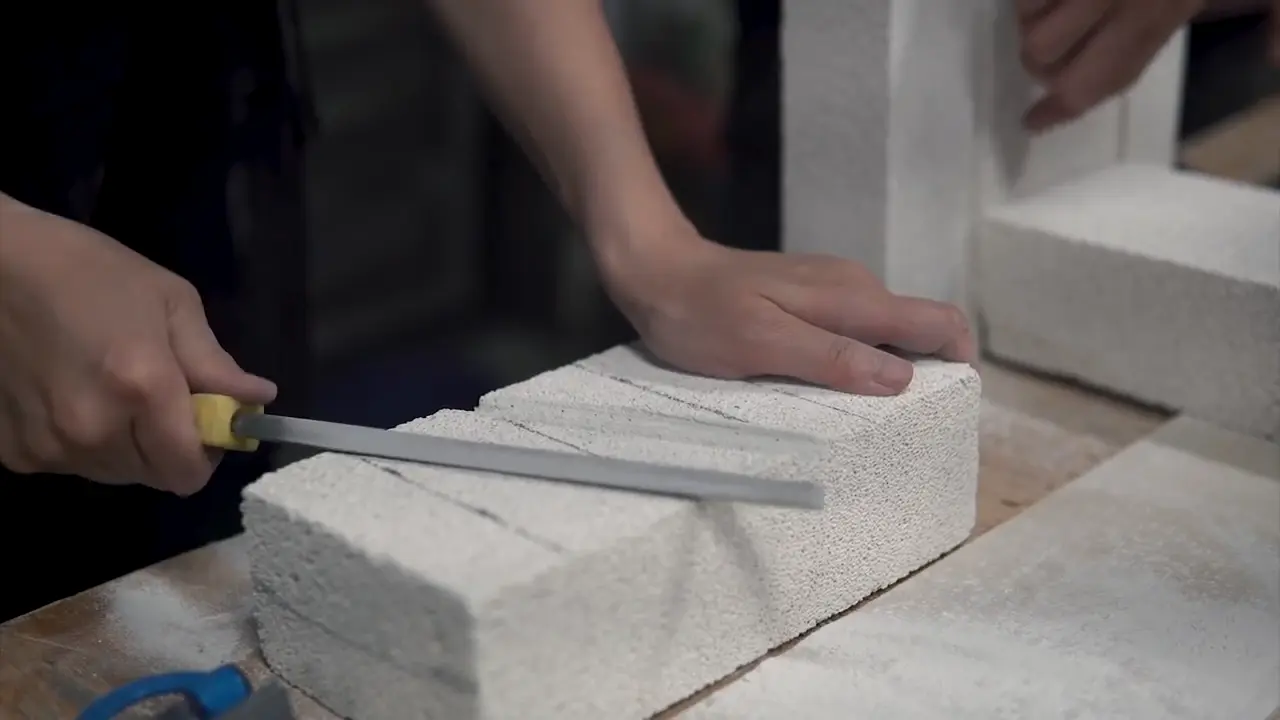

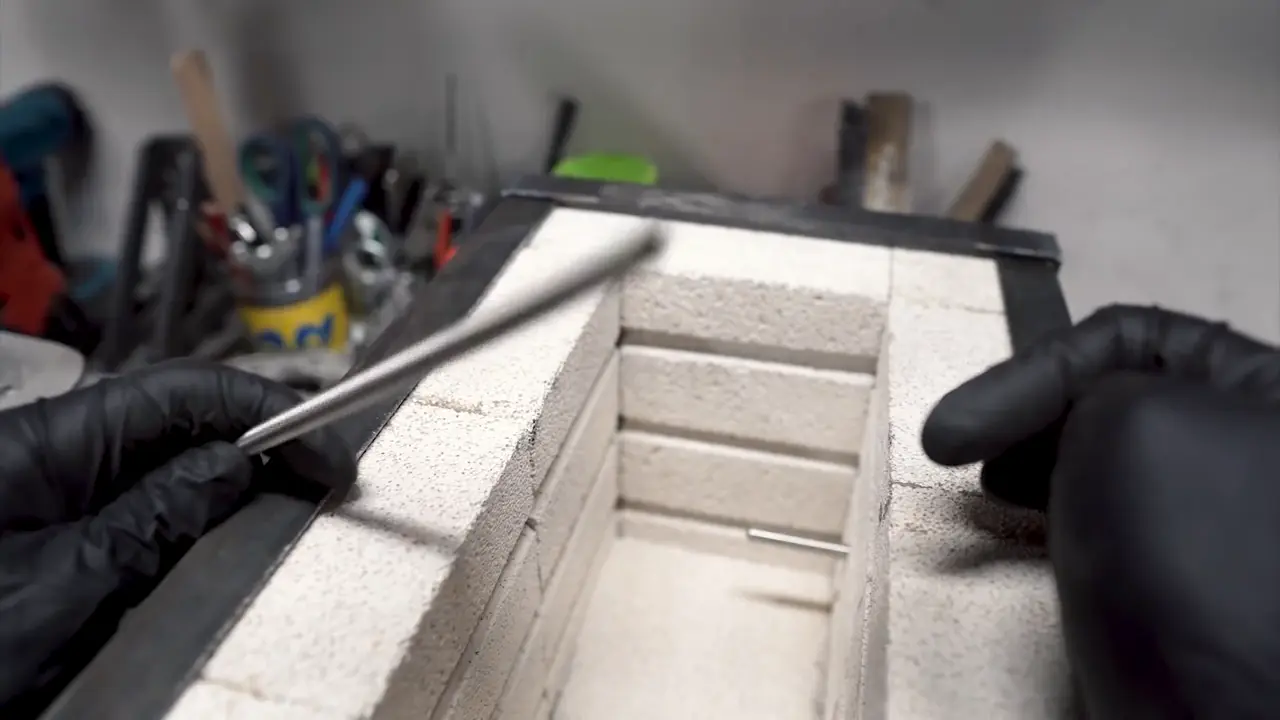

Используя квадратный напильник, мы проделали канавки в кирпичах и использовали кусок электрической катушки, чтобы обеспечить правильную глубину.

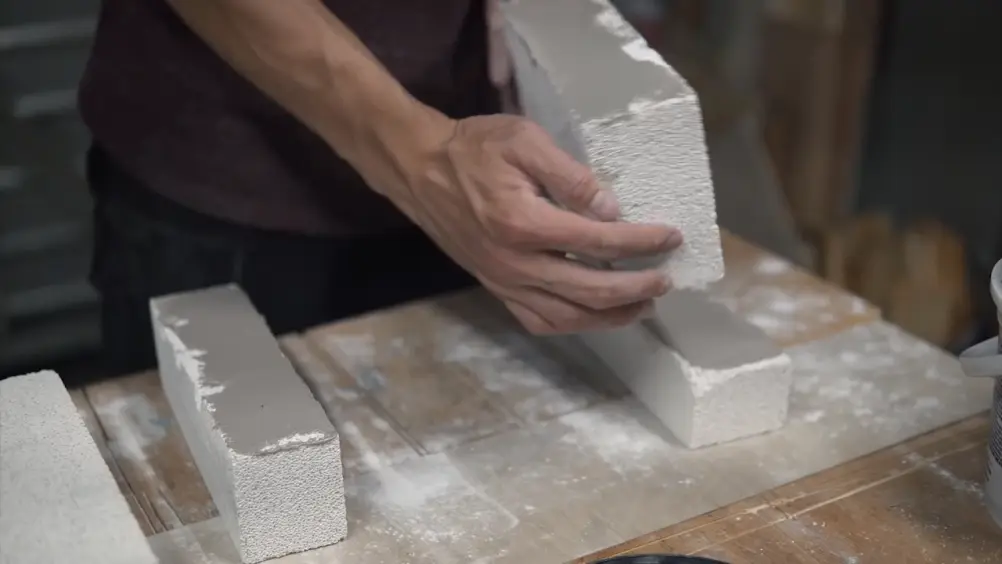

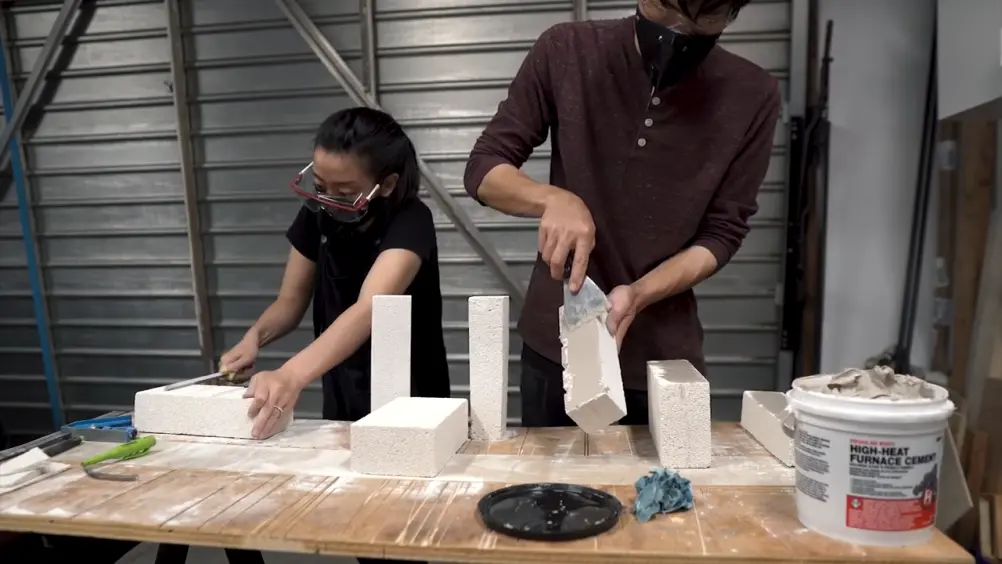

Мы сделали небольшую сборочную линию, чтобы сделать процесс немного управляемым. Мы запилили пазы для всех внутренних стен, а затем склеили готовые детали печным цементом.

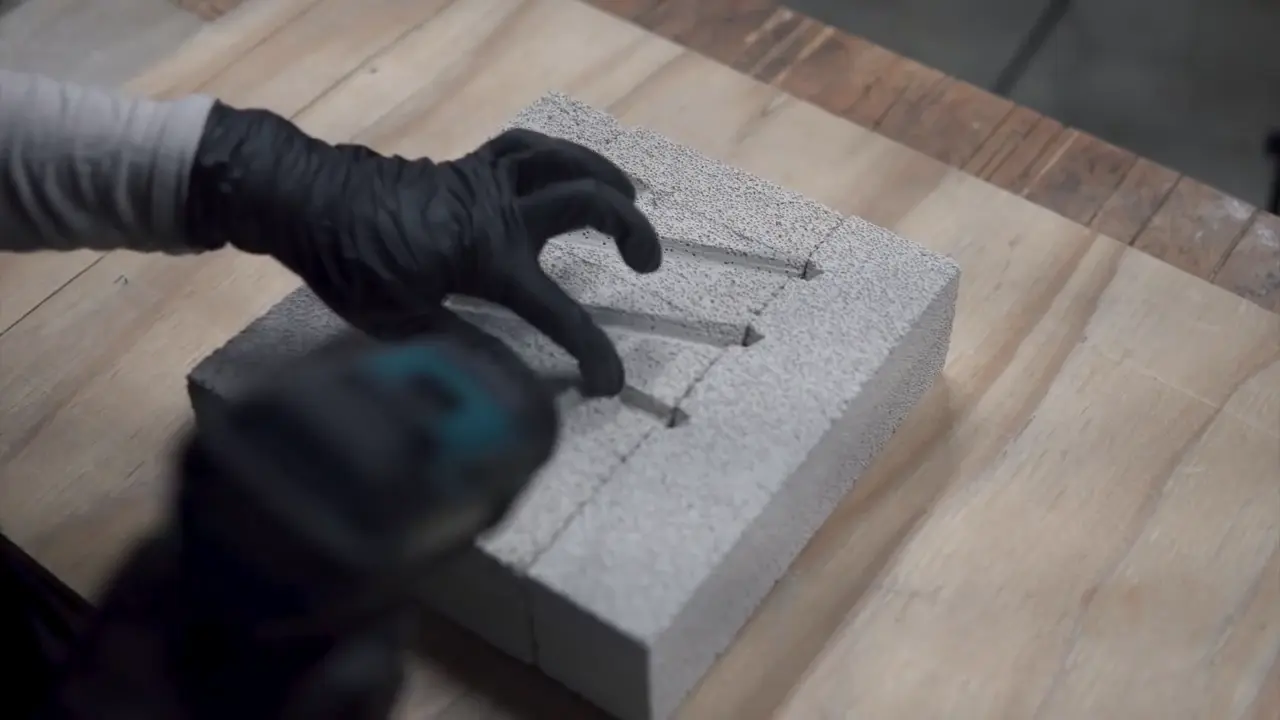

На одной из коротких стенок мы сделали бороздки в виде наклонной поверхности, что позволяет нагревательному змеевику достигать следующего ряда. Здесь же мы хотели, чтобы концы нагревательной спирали выходили, поэтому просверлили небольшое отверстие с помощью стандартного сверла.

Затем мы склеили все стены печным цементом и дали ему застыть в течение ночи.

Поскольку «мягкие» огнеупорные кирпичи действительно хрупкие, мы сделали простую металлическую конструкцию, чтобы защитить края литейного цеха.

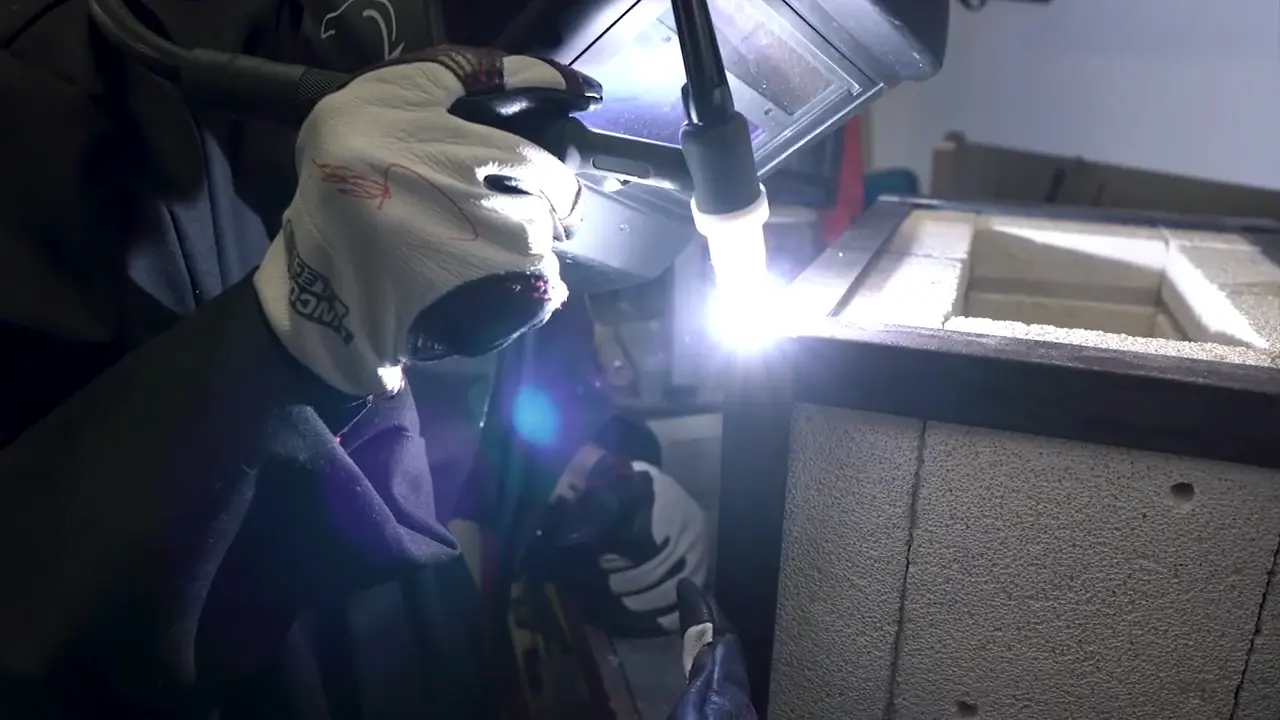

Используя стальной уголок толщиной 1 дюйм, мы измерили длину всех внешних углов и сварили их вместе.

Чтобы не усложнять, мы просто перекрыли соответствующие части, а не ослабляли каждое соединение. Если у вас нет сварщика, вы также можете использовать гайки и болты, просверлив отверстие в каждом соединении и затянув гайки и болты.

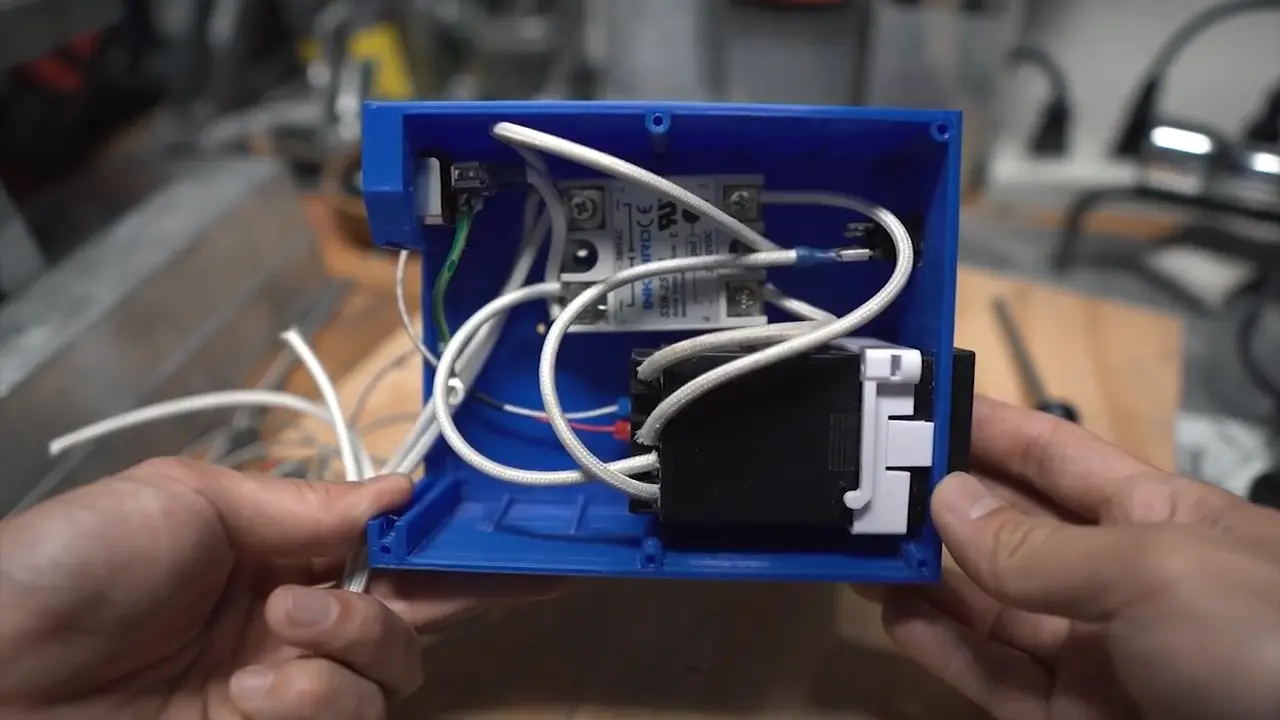

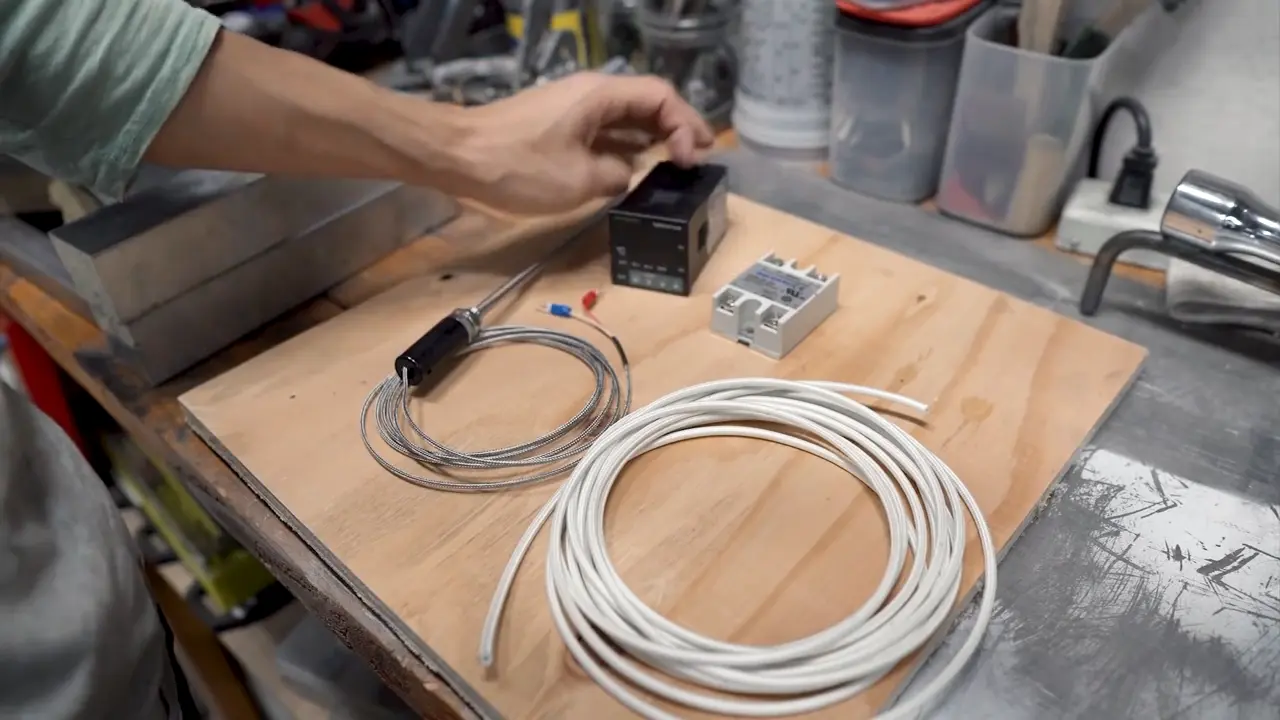

Переходим к электрической части. Мы использовали ПИД-регулятор и твердотельное реле, термоизолированный провод и термопару типа K, которая показывает 0 - 1300 ° C.

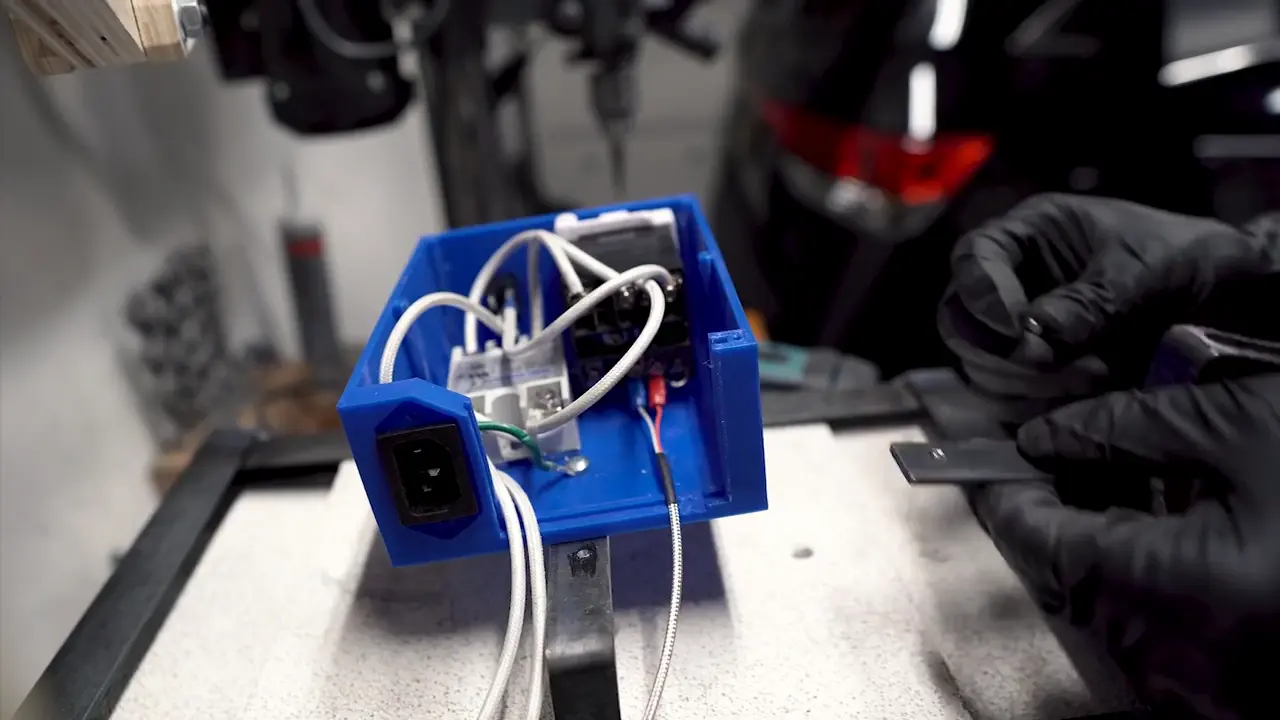

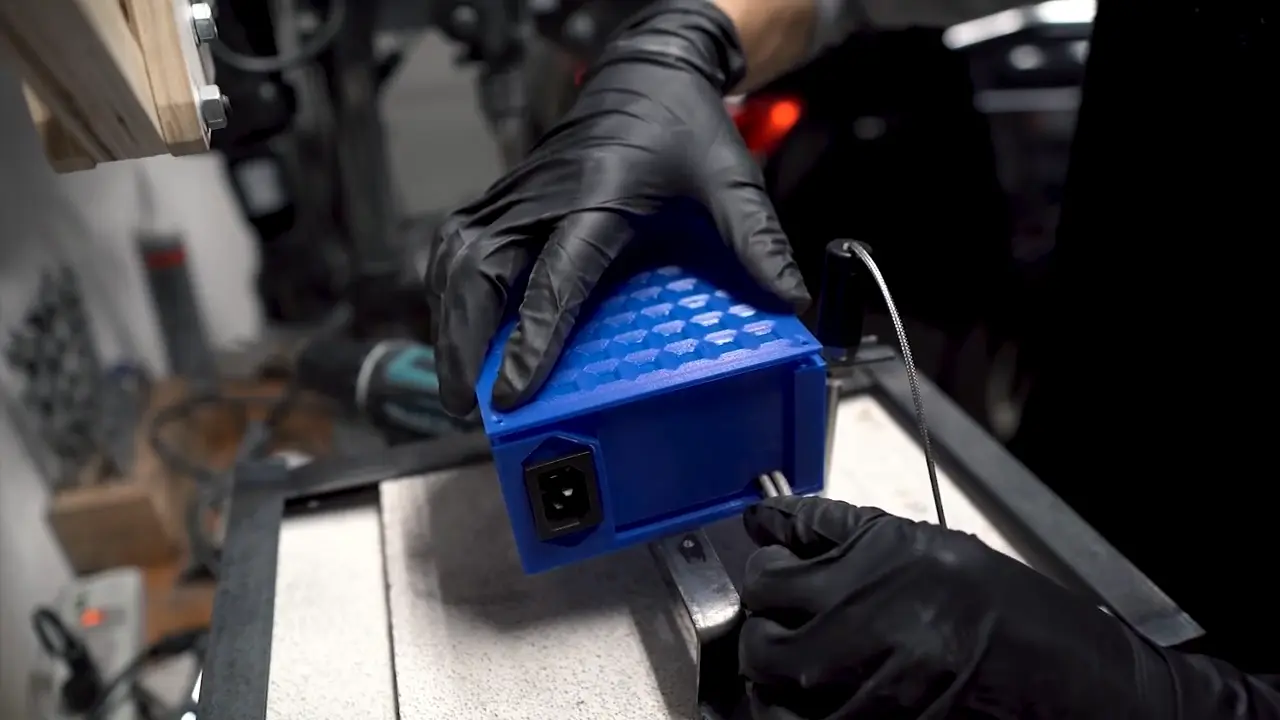

Чтобы разместить все вместе, мы напечатали на 3D-принтере корпус и установили тумблер и электрическую розетку, которые мы вытащили из старого блока питания компьютера.

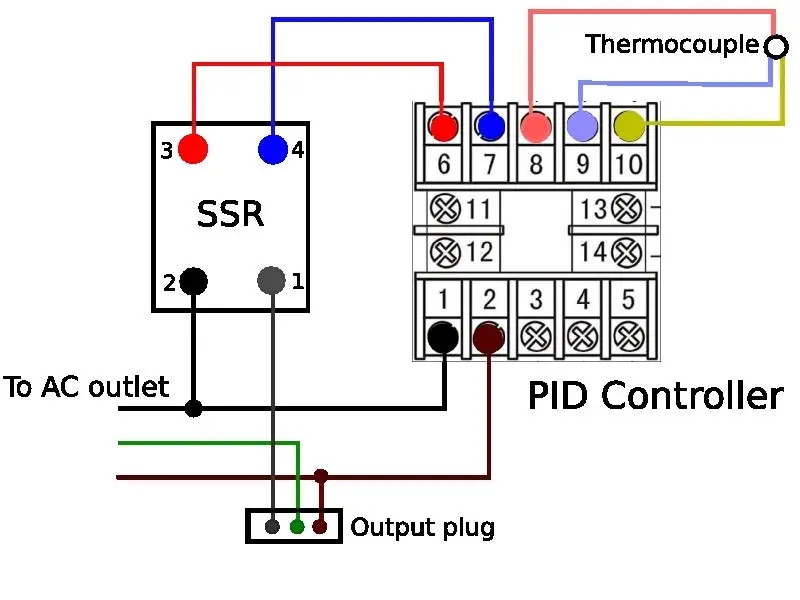

Мы приложили общую схему подключения для справки, но разные  ПИД регуляторы могут иметь разные инструкции по подключению, поэтому дважды проверьте свою модель.

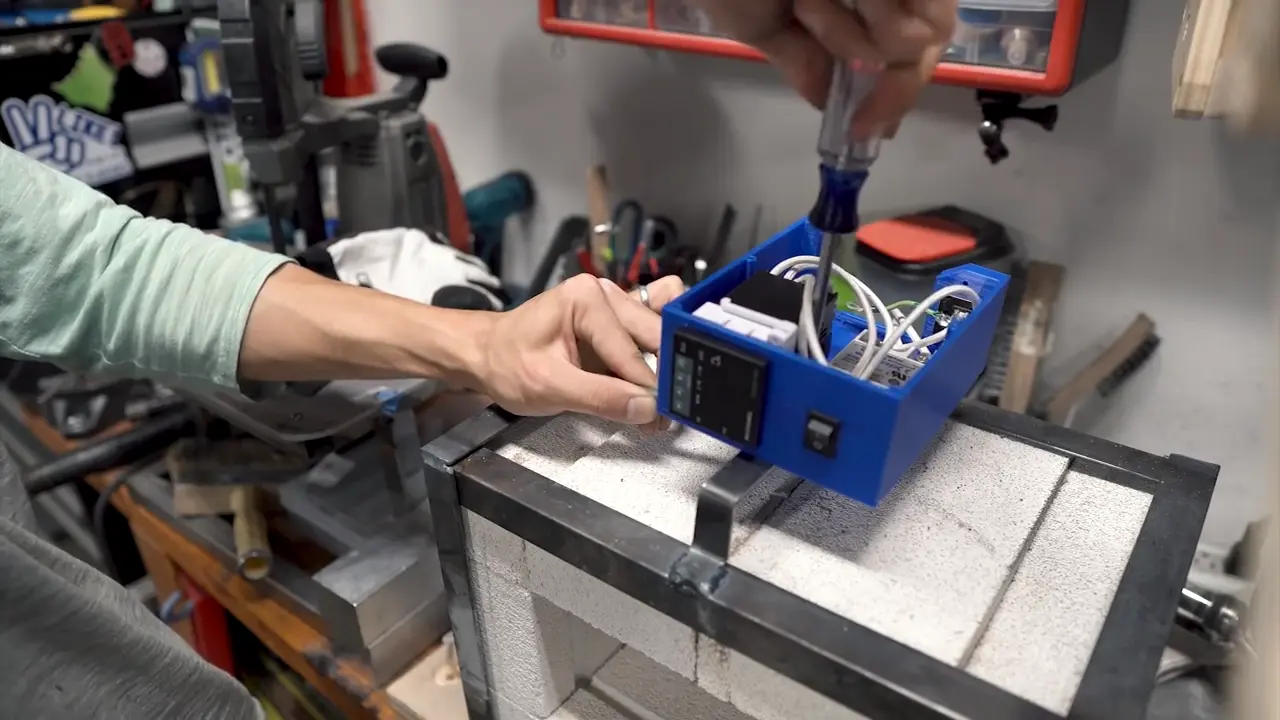

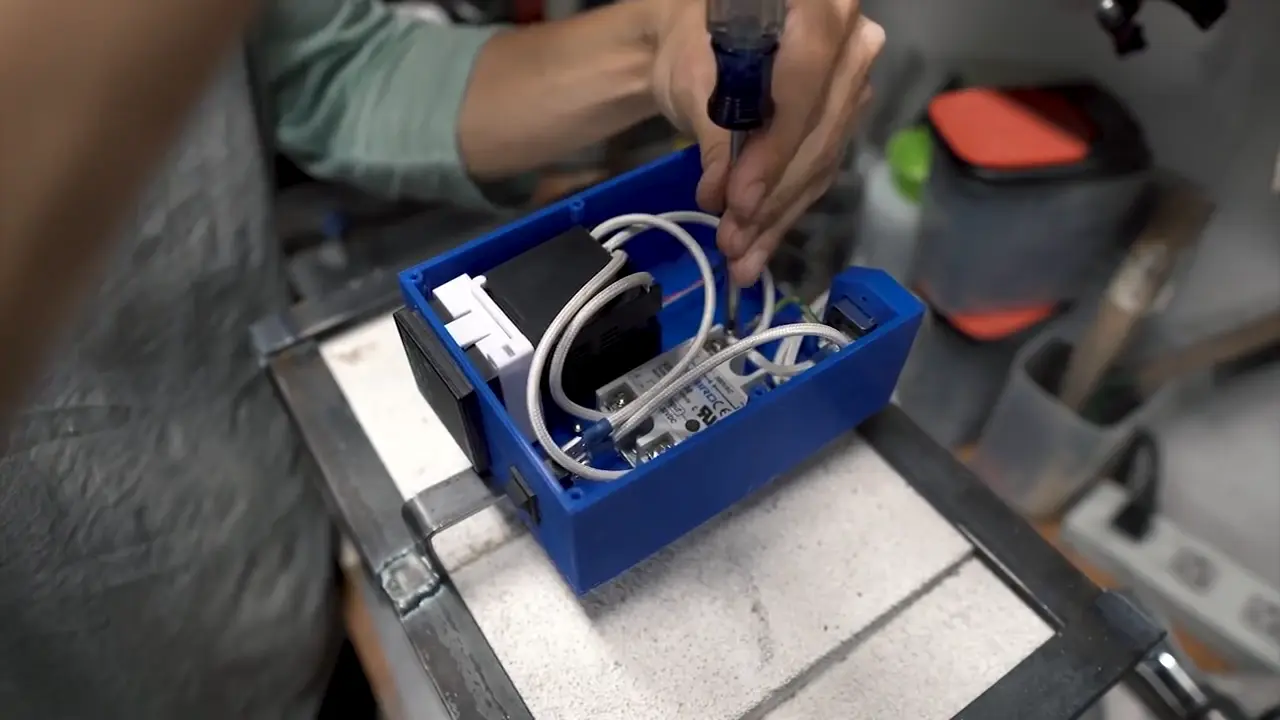

После того, как все было подключено и смонтировано в корпусе, мы прикрутили к металлической конструкции литейного цеха гайки и болты. Позже мы обнаружили, что конструкция немного нагревается и смягчает корпус, напечатанный на 3D-принтере, поэтому было бы полезно иметь изоляционный слой, такой как дерево.

Затем мы измерили и просверлили отверстие для термопары.

Температура измеряется всего в 1 дюйме от кончика термопары, поэтому мы хотели расположить эту область ближе к полу литейного цеха, чтобы получить наиболее точные показания.

Мы сделали небольшой рычаг с небольшой регулировкой для установки термопары. После этого закрыли корпус.

Используя катушку из стальной проволоки в качестве нагревательного элемента, мы рассчитали сопротивление около 9 Ом, чтобы дать нам достаточную мощность, не перегружая нашу схему на 20 А и давая нам приличный запас для включения других инструментов в цепи, если это необходимо.

Чтобы рассчитать, используя нашу схему 120 В с 9 Ом, измеренным на нагревательном элементе:

Ток = напряжение / сопротивление

Ток = 120 В / 9 Ом

Ток = 13,3 ампер, <Это намного ниже нашей схемы на 20 ампер

Затем мы можем вычислить нашу общую мощность:

Мощность = Ток x Вольт

Мощность = 13,3 А x 120 В

Мощность = 1600 Вт

Мы рассчитали, что для того, чтобы обернуть вокруг литейного цеха змеевик три раза для равномерного распределения тепла, нам нужно растянуть его на 2 метра.

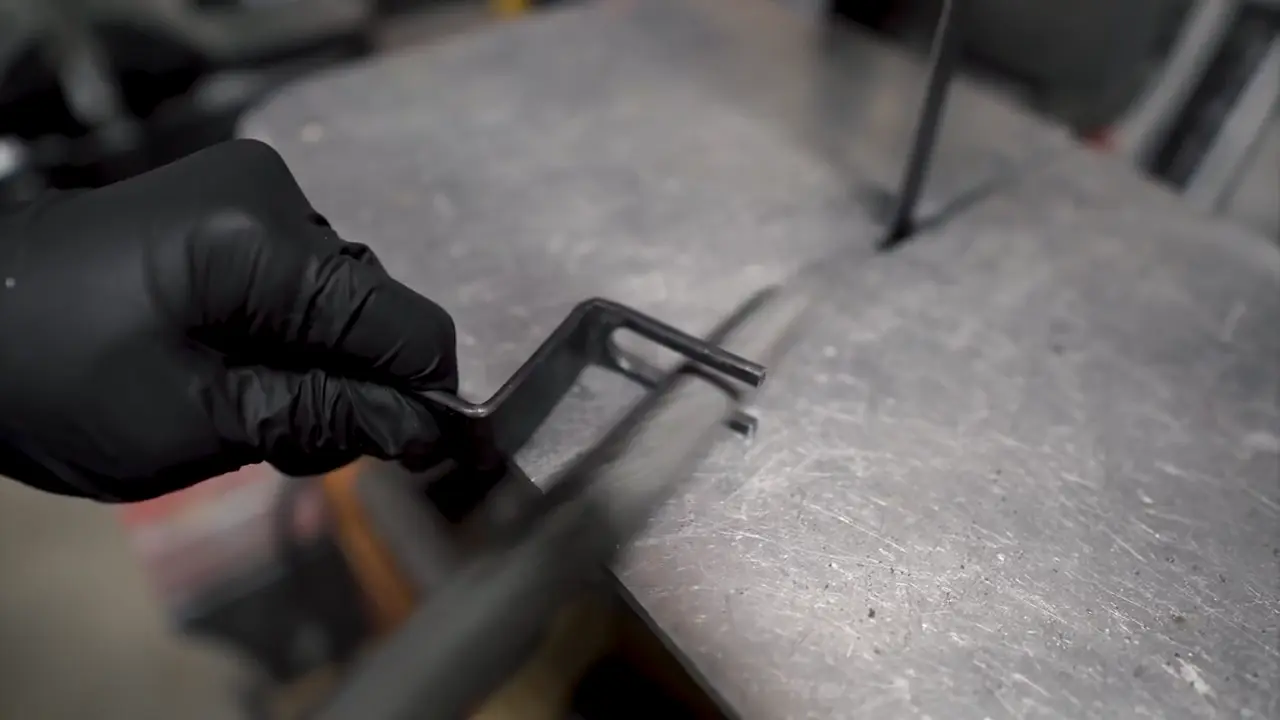

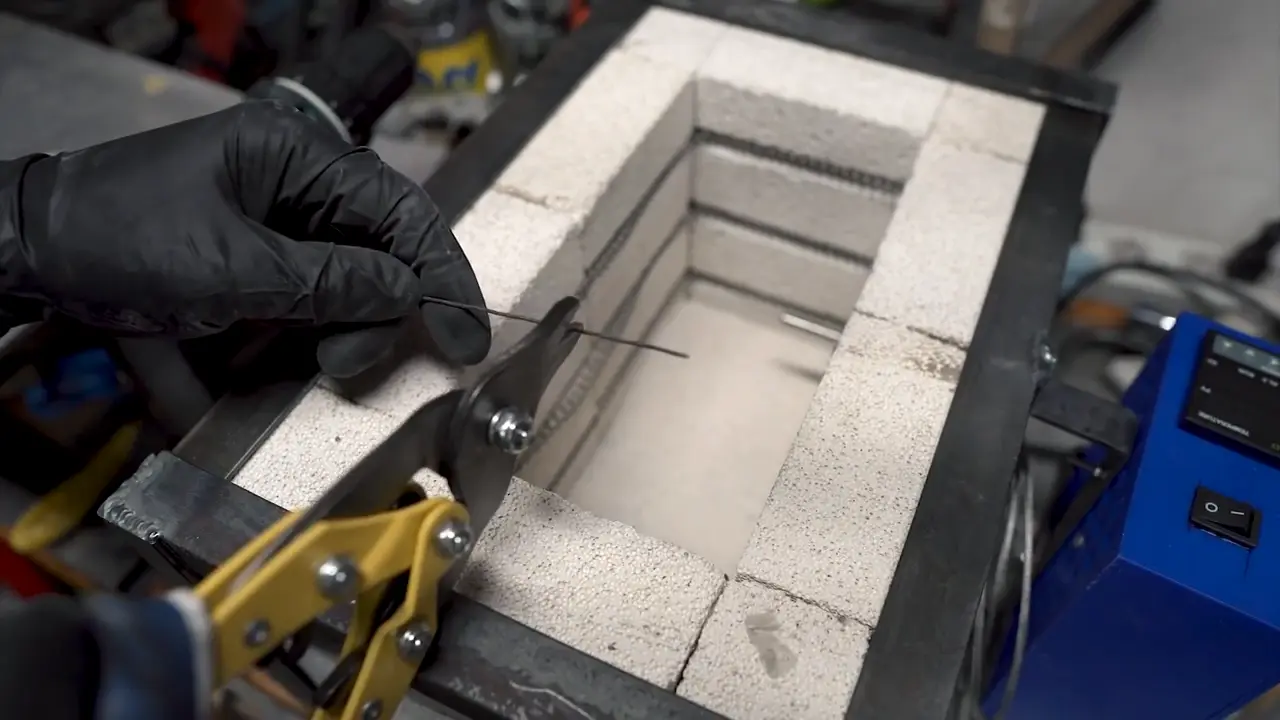

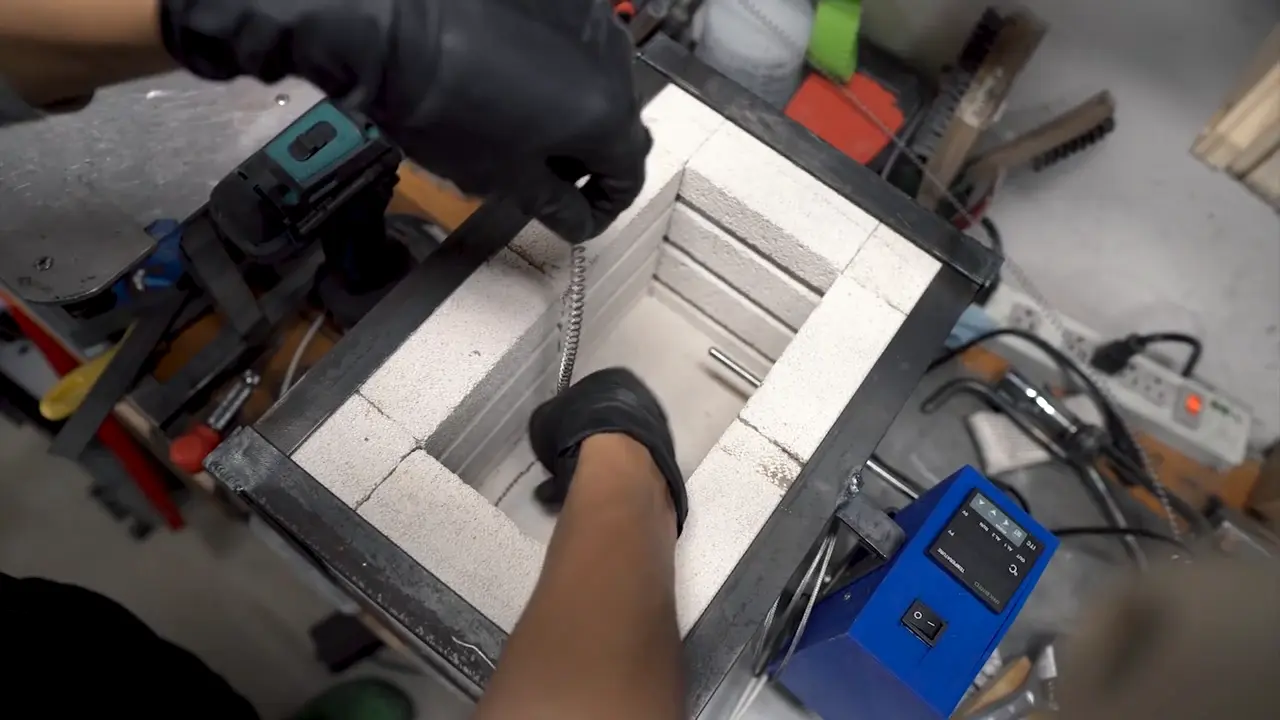

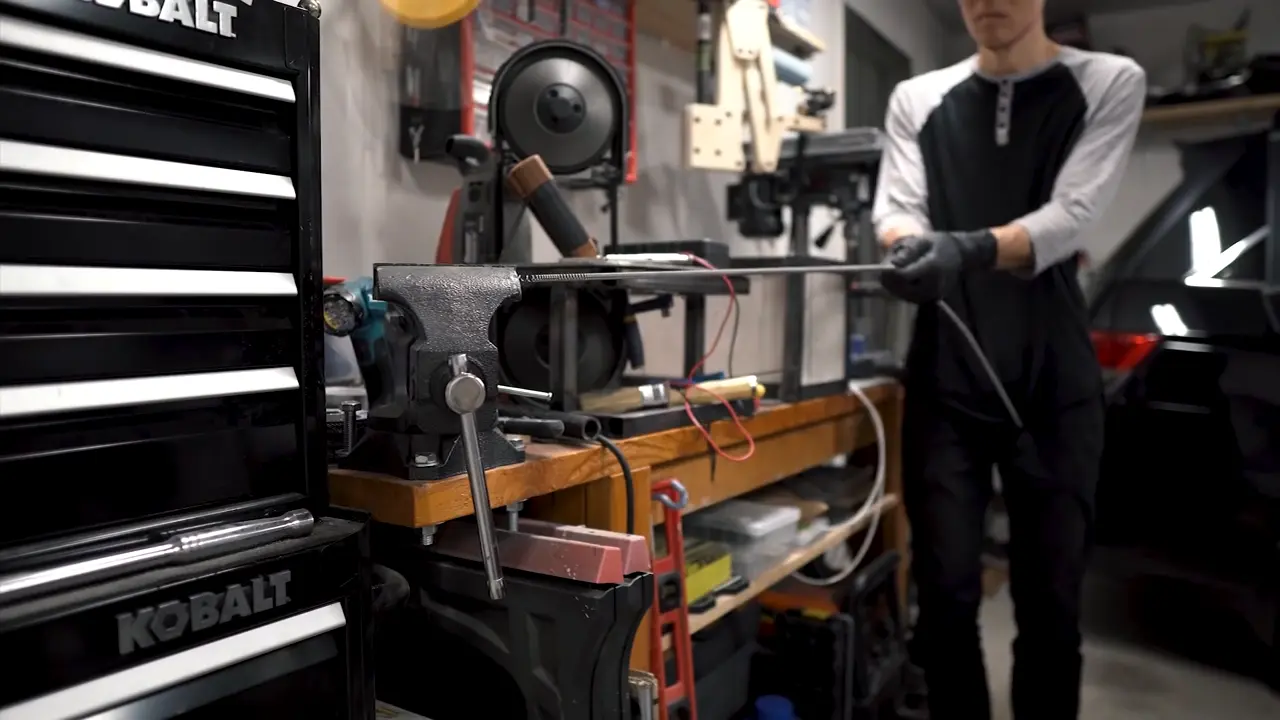

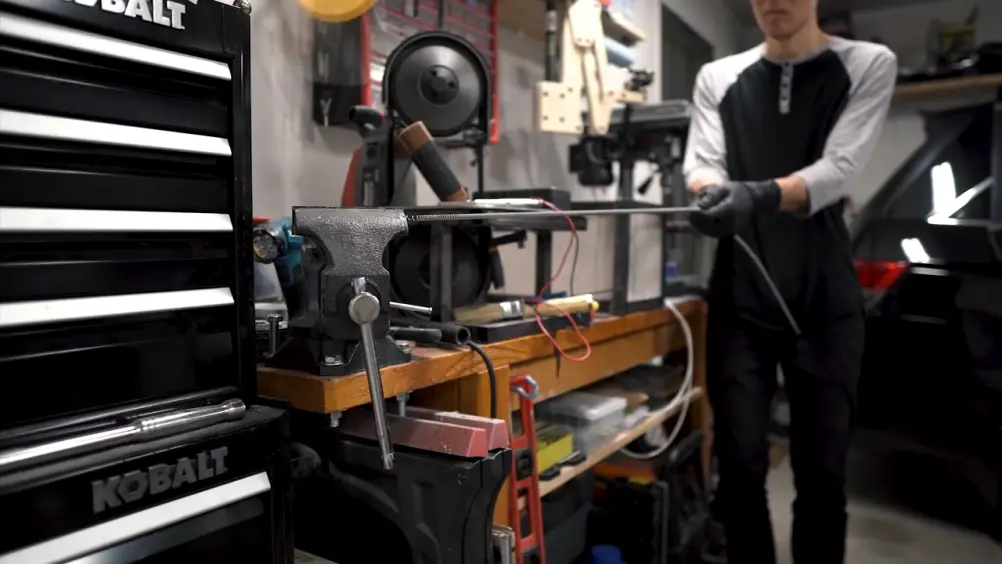

После того, как мы использовали тиски для натяжения катушек, мы поместили их в пазы. Мы выпрямили оставшуюся стальную проволоку и профилировали скобы с помощью плоскогубцев, чтобы закрепить нагревательные спирали на стене.

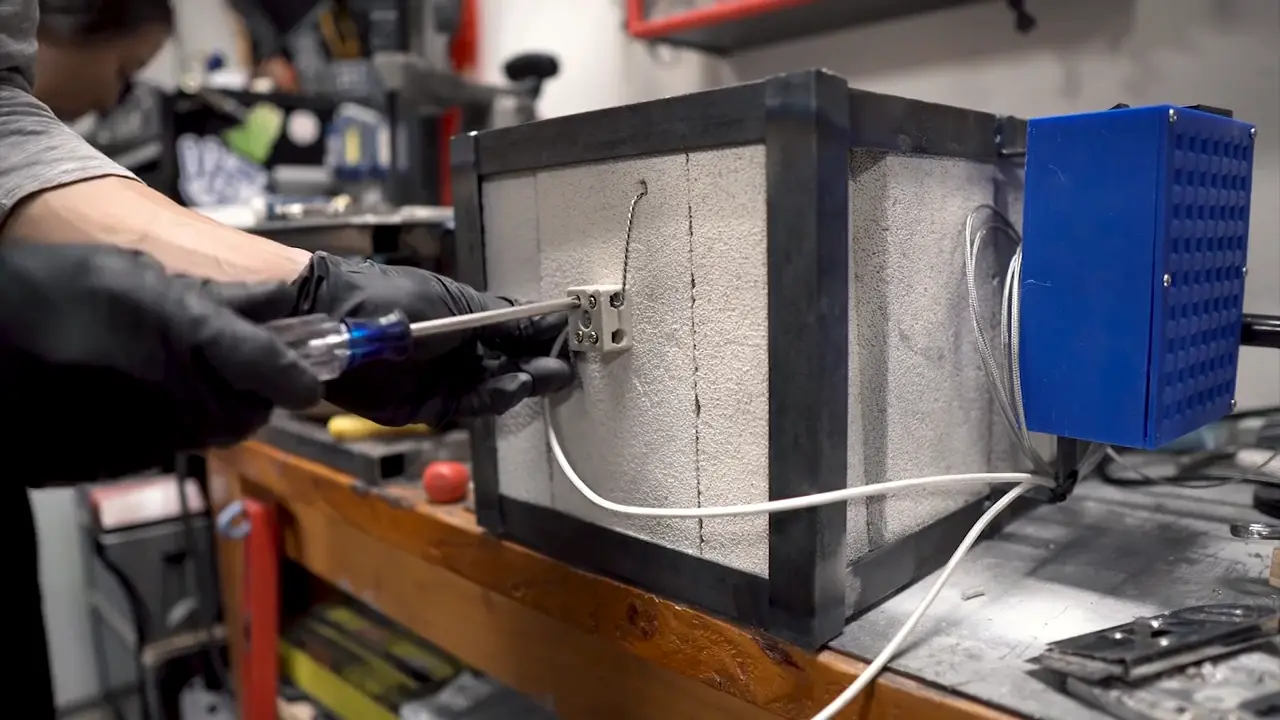

Поместив нагревательные элементы во внутренние канавки, а концы выступают через отверстия, которые мы просверлили ранее, мы ввернули керамическую клеммную колодку в кирпич и прикрепили нагревательные катушки к одному концу клеммной колодки, а провода от ПИД-регулятора к другой конец.

Спасибо, что прочитали нашу инструкцию! Если вам понравился проект, не забудьте поделиться им. Комментарии и отзывы всегда приветствуются.
