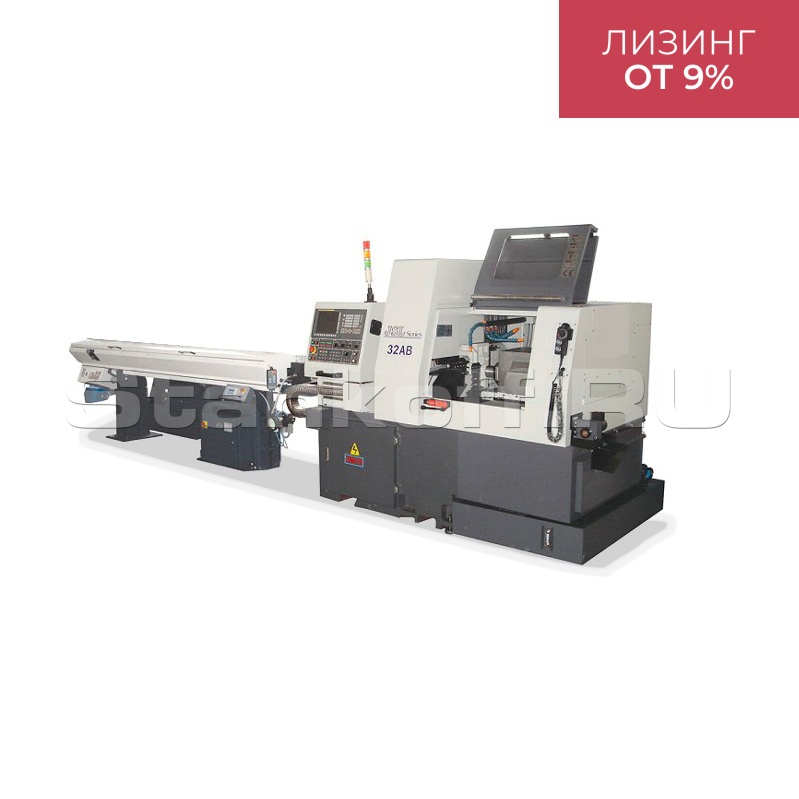

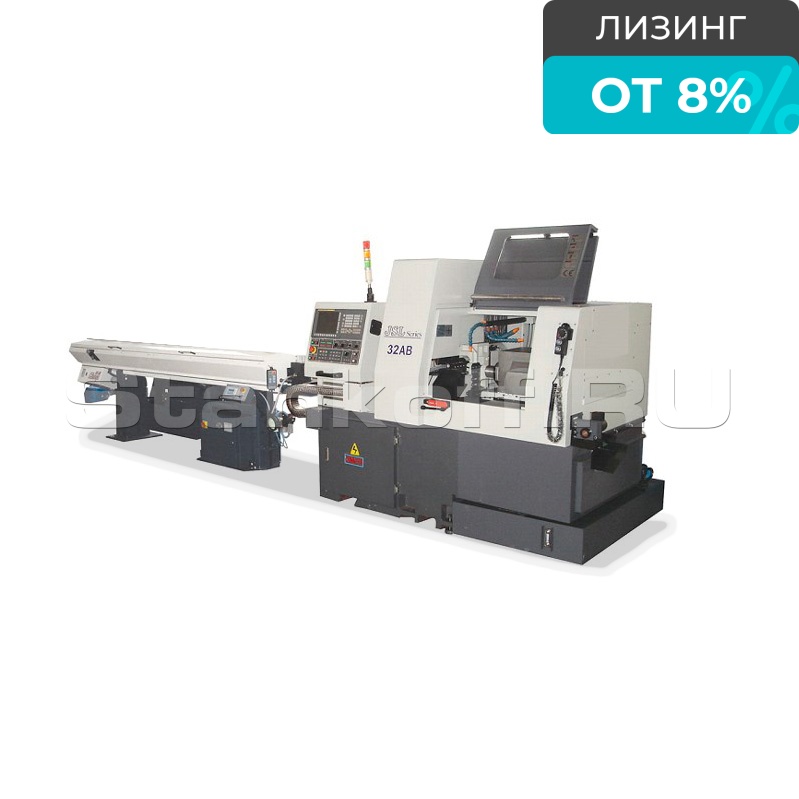

Токарный автомат продольного точения JSL-32AB

Name: Токарный автомат продольного точения JSL-32AB
Brand: JINN FA
Availability: InStock

В наличии на складе

Доставка: до Москвы

Сервис: помощь и пусконаладка

Гарантия: до 24 месяцев

Лизинг: от 8%, до 7 лет, 0-10% первый взнос

Нужна консультация?

Роман Кокшаров

+7 995 888-10-38

Хотите мы Вам перезвоним?

Выполненные проекты и статьи, связанные с JSL-32AB

Stankoff.RU на международной выставке «MAKTEK Eurasia» 2022 в Стамбуле

Назначение

Автоматы продольного точения серии JSL являются высокотехнологичным оборудованием с уникальными возможностями в части обработки детали типа игл (L/D>10) с высокой точностью и качеством получаемой поверхности при большой производительности, при этом отличается быстрой переналадкой на выпуск новой продукции, что позволяет его использовать в условиях как крупно- так и мелкосерийных производств. Такие станки являются оптимальным выбором, когда планируется обработка деталей исключительно из прутка.

Область применения

Автоматы продольного точения составляют особую группу станков для токарной обработки металлов, ярко выделяющуюся как по принципу работы, так и по эксплуатационным возможностям, широко применяются в различных отраслях современной промышленности, используются в транспортном машиностроении, аэрокосмической отрасли, предприятиях оборонно-промышленного комплекса и медицине.

Схема работы станка

Конструктивные особенности

Инструментальные позиции для обработки в главном шпинделе

• 6 токарных
• 5 осевых не приводных
• 5 приводных расположенных радиально

Инструментальные позиции для обработки в главном и/или противошпинделе

3 приводных инструмента расположенных вдоль оси вращения шпинделя (опция №1)

Инструментальные позиции для обработки в противошпинделе

4 приводных расположенных вдоль оси вращения шпинделя (в них могут быть установлены также не приводные инструменты и резец для наружного токарного точения)

Система ЧПУ

Современная система ЧПУ Fanuc 32i

Система без держателя направляющей втулки (перемещающийся до упора шпиндель)

Используется для уменьшения остатка прутка. Экономит материал и деньги.

Применим при обработке коротких заготовок при длине заготовки меньше или равной диаметру прутка.

Люнетные системы для обработки с направляющей втулкой (опция)

• С не вращающейся направляющей втулкой (стандарт)
Цанговый патрон вращается, втулка не вращается.
Система легка в установке и регулировке. Устанавливается преимущественно при обработке круглого прутка из цветных металлов.

• С вращающейся направляющей втулкой (опция)
Цанговый патрон и втулка вращаются одновременно.
Несинхронное вращение заготовки и втулки приводит к износу последней. Особенно актуально в случае обработки «сложных» заготовок (нержавейка, и т.д.), а так же при обработке шестигранника и других некруглых заготовок. Установка позволит продлить срок службы направляющей втулки.

Получаемые изделия

Стандартная комплектация

Система ЧПУ с диалоговым программированием Fanuc 32i;
6-позиционный инструментальный суппорт для наружной обработки;
5-позиционный инструментальный суппорт для внутренней обработки;
5-позиционный приводной инструментальный суппорт для радиальной обработки (сверление, фрезерование);
4-х позиционный приводной инструментальный суппорт для обработки в противошпинделе;
Уловитель деталей;
Подсветка рабочей зоны;
Комплект инструмента для обслуживания станка;
Система без держателя направляющей втулки ;
Сервопривода шпинделей;
Управляемая «С1» ось главного шпинделя;
Управляемая «С2» ось противошпинделя;
Система контроля отрезки заготовки;
Конвейер для деталей;
Система подачи СОЖ ;
Система контроля подачи;
СОЖ Система автоматической централизованной смазки узлов станка;
Цанговые патроны для главного шпинделя и противошпинделя;
Оправка для крепления не вращающегося инструмента в 4-х позиционный приводной инструментальный суппорт для обработки в противошпинделе – 1 шт;
Оправка для крепления вращающегося инструмента в 4-х позиционный приводной инструментальный суппорт для обработки в противошпинделе – 1 шт;
Держатель для резца наружного точения 16 для обработки в противошпинделе;
Комплект документации на русском языке

Опции

Конвейер для уборки стружки с тележкой • Конвейер готовых деталей;
Система с не вращающейся направляющей втулкой;
Люнетная система с вращающейся направляющей втулкой;
Дополнительная оправка для крепления не вращающегося инструмента в 4-х позиционный приводной инструментальный суппорт для обработки в противошпинделе – 2 шт.;
Дополнительная оправка для крепления вращающегося инструмента в 4-х позиционный приводной инструментальный суппорт для обработки в противошпинделе – 2 шт;
Трансформатор;
Цанговый патрон ER16 для крепления инструмента Ø25×100 мм – 2 шт;
Двухсторонний цанговый патрон ER16 – 3 шт.

Производитель: JINN FA

Родина бренда: Тайвань

Страна изготовления:

Максимальный диаметр обработки главного шпинделя, мм	32
Максимальный диаметр обработки противошпинделя, мм	32
Максимальная длина обработки (вращающаяся направляющая втулка), мм	200
Максимальная длина обработки (без направляющей втулки), мм	80
Максимальная длина обработки (фиксированная направляющая втулка), мм	220
Максимальный диаметр сверления главного шпинделя, мм	13
Максимальный диаметр сверления противошпинделя, мм	13
Максимальный диаметр нарезаемой резьбы главного шпинделя	М10
Максимальный диаметр нарезаемой резьбы противошпинделя	М10
Максимальный диаметр радиального сверления, мм	10
Максимальный диаметр радиального нарезания резьбы, мм	М8
Количество позиций инструмента для наружной обработки	6
Количество позиций инструмента для внутренней обработки	5
Количество приводных инструментальных позиций для радиальной обработки в главном шпинделе	5 / ER16
Количество приводных инструментальных позиций для осевой обработки в противошпинделе	4 / ER16
Размер инструмента для точения, мм	16х16х95 -155
Количество управляемых осей (с учетом осей «C1» и «C2»)	7
Диаметр отверстия шпинделя и противошпинделя, мм	45
Частота вращения основного шпинделя, об/мин	200-7000
Частота вращения противошпинделя, об/мин	200-7000
Ускоренные перемещения по осям X/Z, м/мин	24
Мощность приводного инструмента для главного шпинделя, кВт	1,4
Мощность приводного инструмента для противошпинделя, кВт	0,75
Мощность двигателя главного шпинделя, кВт	7,5
Мощность двигателя противошпинделя, кВт	7,5
Мощность двигателей осей X1/Z1/ кВт	1,4
Мощность двигателей осей X2/Z2, кВт	0,75
Мощность двигателя оси Y, кВт	0,75
Мощность двигателя подачи СОЖ, кВт	0,746
Габариты станка, мм	2360x1660x2095
Вес станка, кг	3700
